Дозиметр РадиаСкан-701 А

Основные характеристики дозиметра РадиаСкан-701А

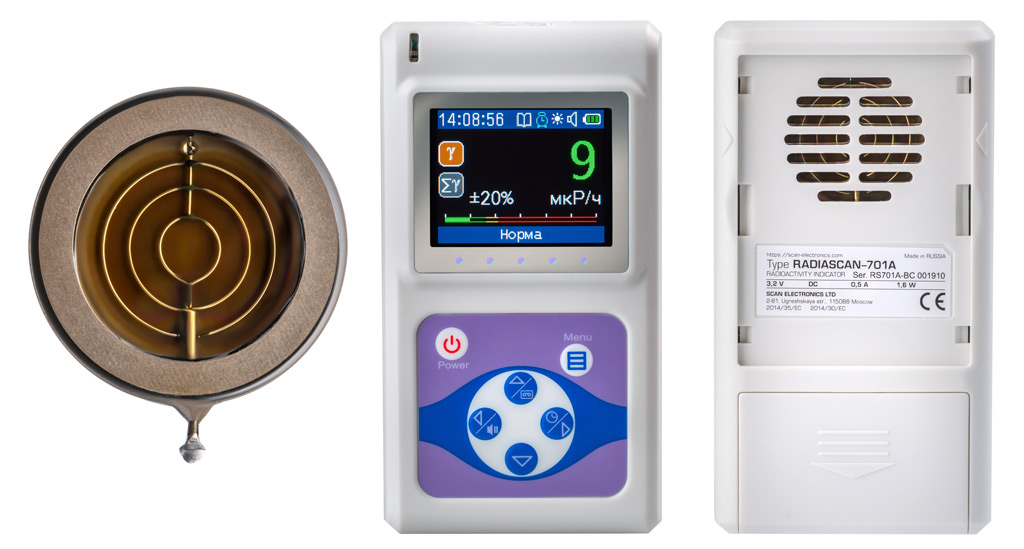

• тип датчика: Бета-1-1 (слюдяной счетчик Гейгера-Мюллера торцевого типа);
• виды регистрируемых излучений: альфа, бета, гамма, рентген;

Диапазоны измерений

• мощности дозы излучения: 0,01 – 10 000 мкЗв/ч (или от 1,0 мкР/ч до 1,0 Р/ч);
• дозы излучения:1 - 1 000 000 мкЗв (или от 1 мкЗв до 1 Зв; или от 100 мкР до 100 Р);
• плотности потока β-частиц: 5 - 30 000 част/см2*мин;
• плотности потока α-частиц: 5 - 30 000 част/см2*мин;
• скорости счета импульсов: до 9 999 имп/с.

Варианты электропитания и длительность работы

• время непрерывной работы от полностью заряженных аккумуляторов: 59 часов (при заводских настройках энергообеспечения*);
• функция зарядки аккумуляторов: имеется (через usb-кабель);
• длительность зарядки аккумуляторов от сети 220В: около 3 часов;
• варианты электропитания:

от 2х NiMN аккумуляторов типа ААА (в комплекте);

от 2х щелочных элементов питания (батареек) типа ААА;

от сети 220В через USB-кабель и сетевой адаптер питания (в комплекте);

от компьютера (ноутбука) через USB-кабель;

от внешнего аккумулятора (типа powerbank) через USB-кабель

Остальные параметры прибора

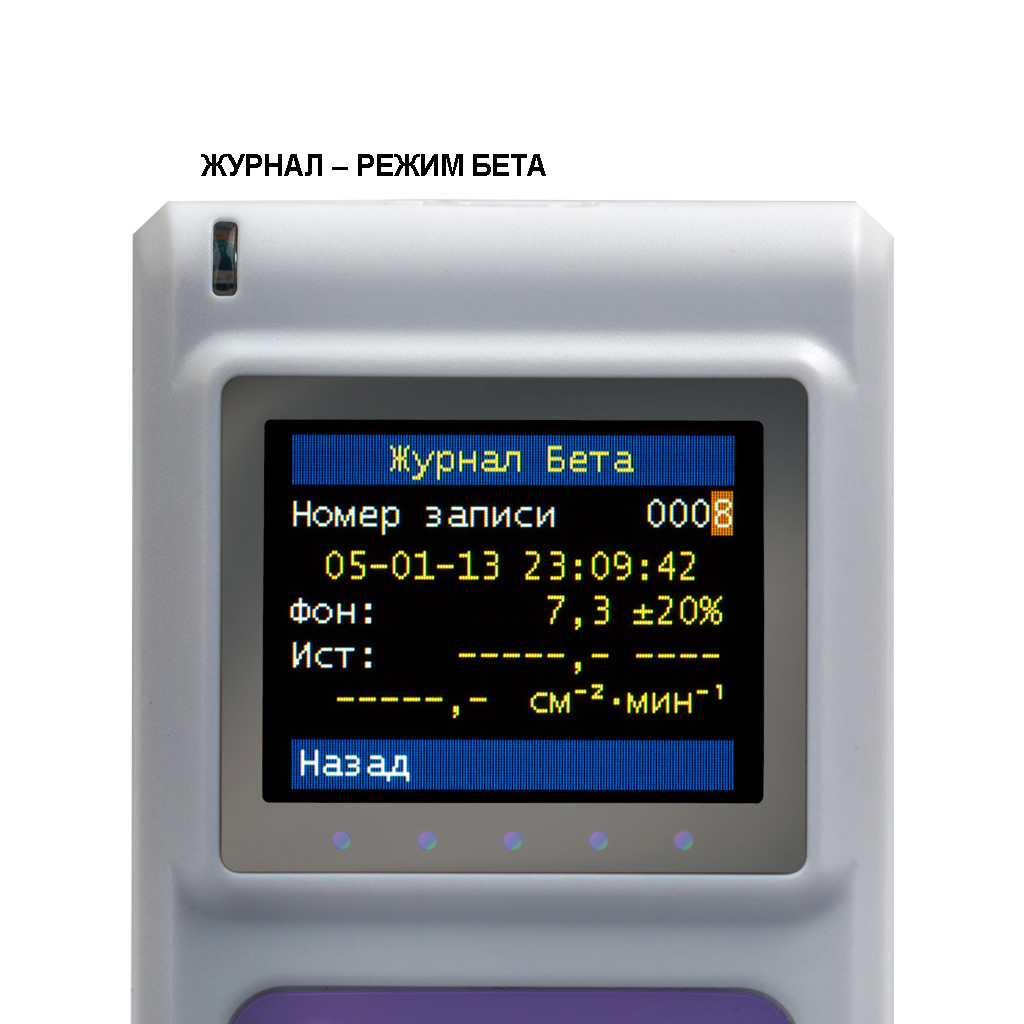

• объем памяти журнала (количество ячеек памяти): 2 000;

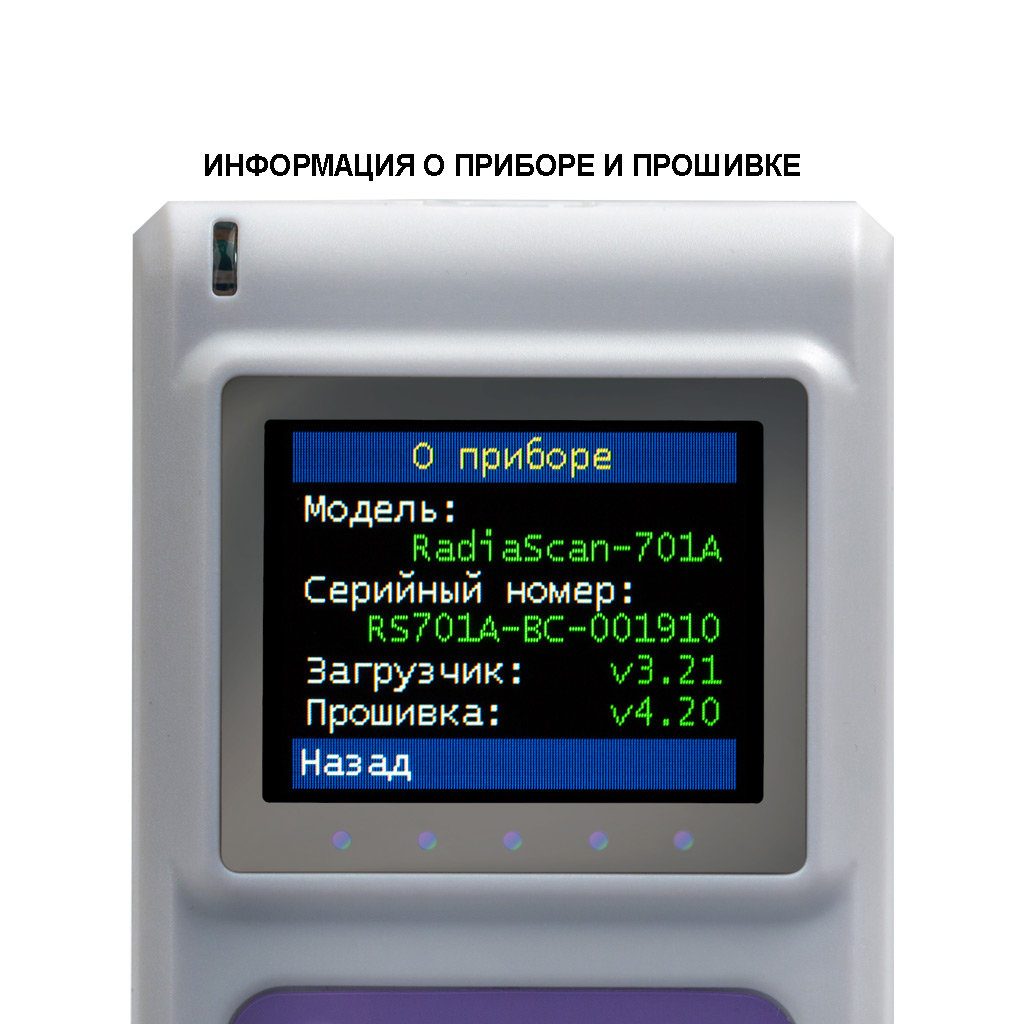

• возможность обновления прошивки прибора: имеется (самостоятельная);
• функция подключения к компьютеру: имеется;
• тип дисплея: цветной OLED-экран;

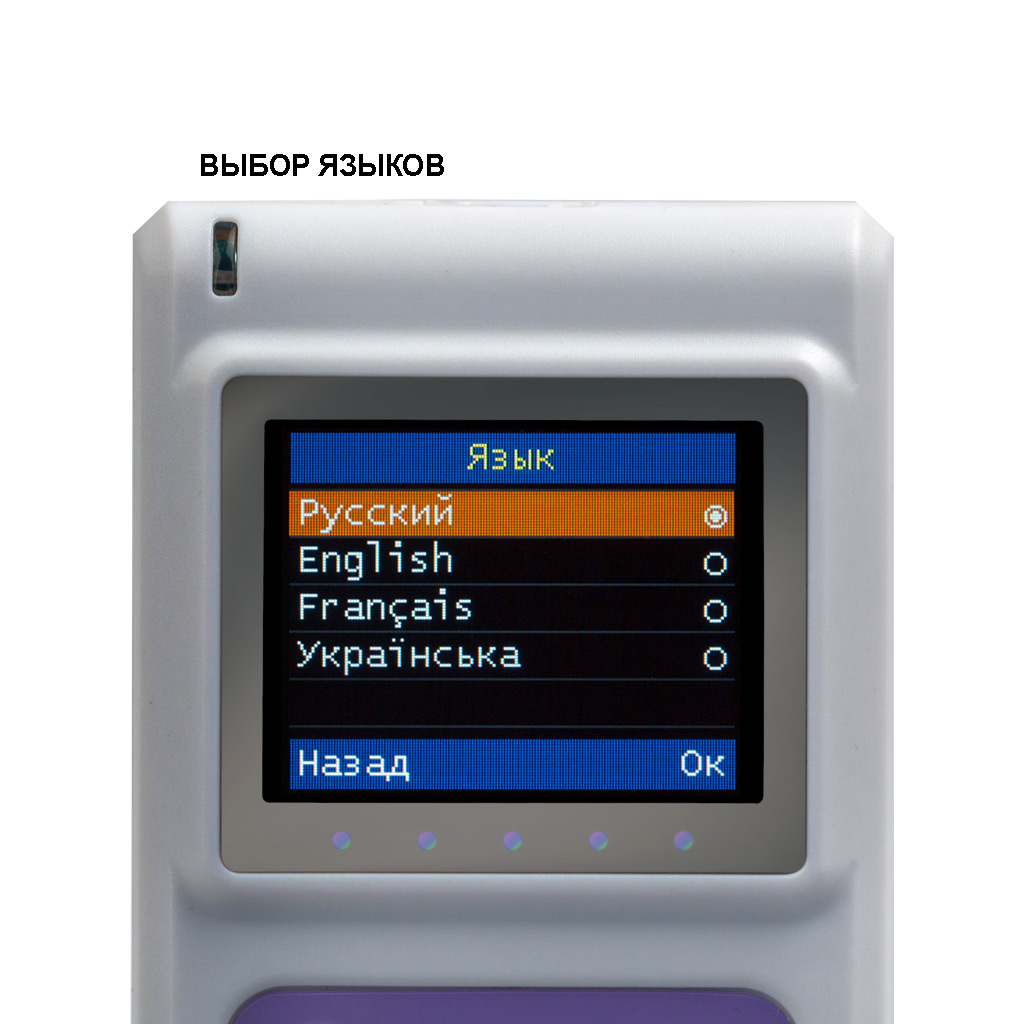

• языки интерфейса: русский, английский, французский, украинский (для версии прошивки не ниже 4.18);
• масса: 110 грамм;
• габариты: 110 х 60 х 23 мм;
• температурный режим эксплуатации: от минус 20 до плюс 50 градусов по Цельсию;
• гарантия: 36 месяцев.

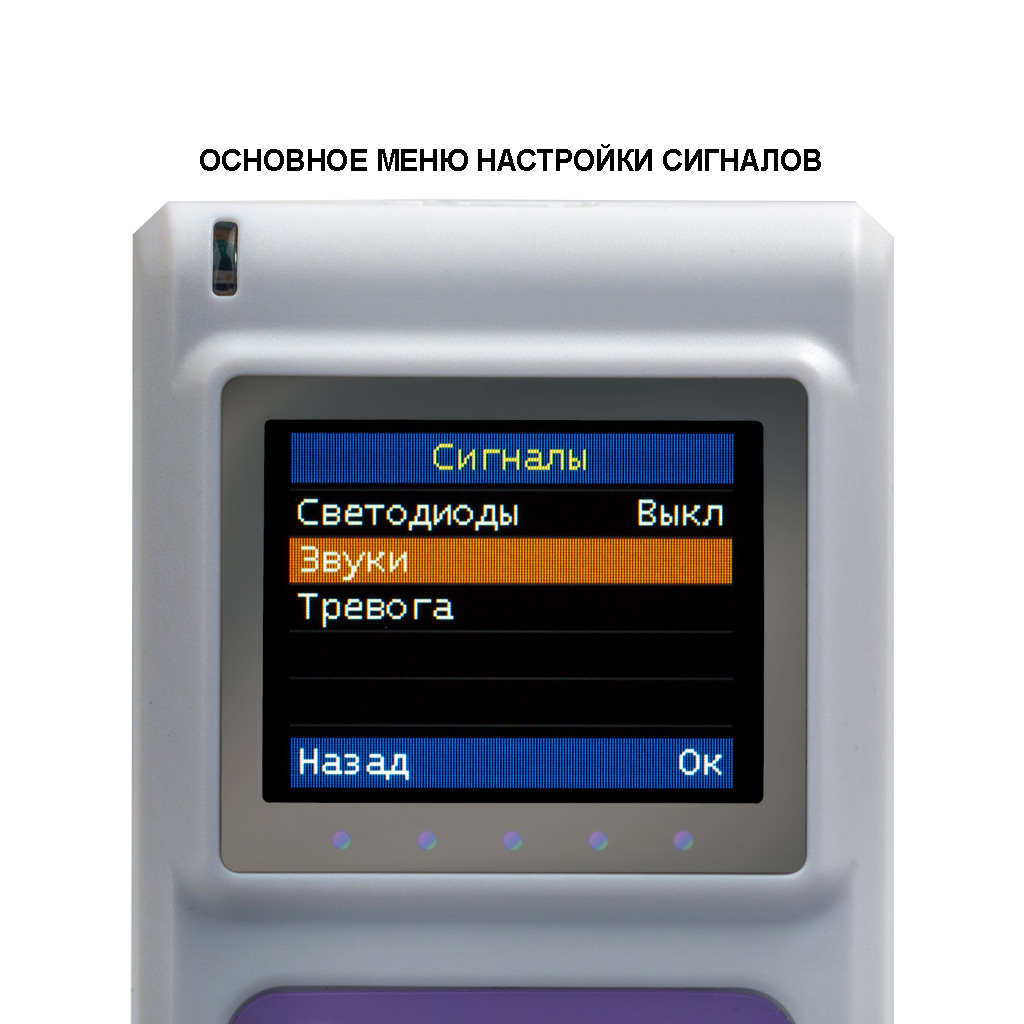

Особенности тревожной сигнализации:

• имеется по 2 настраиваемых порога превышения заданных уровней (по мощности дозы излучения, по плотности потока α- и β-частиц);

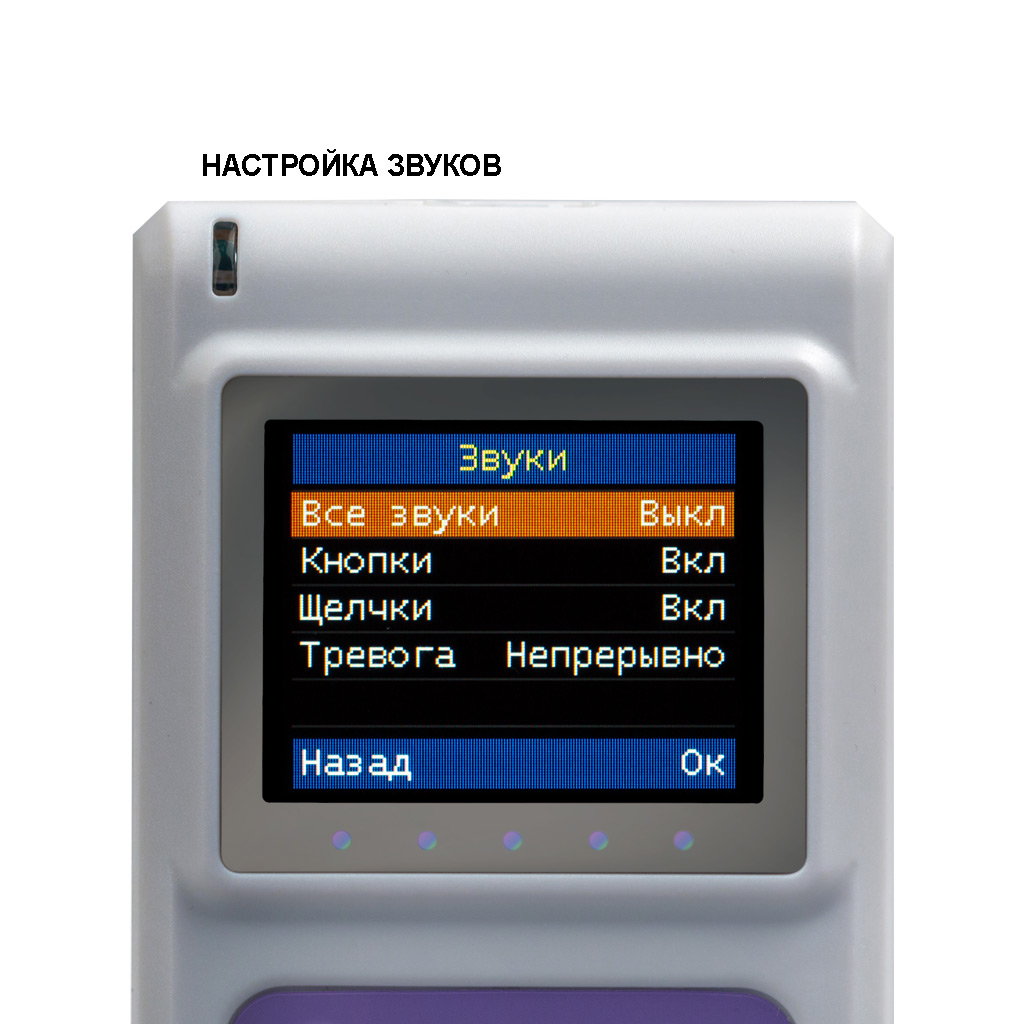

• отключаемая звуковая сигнализация;

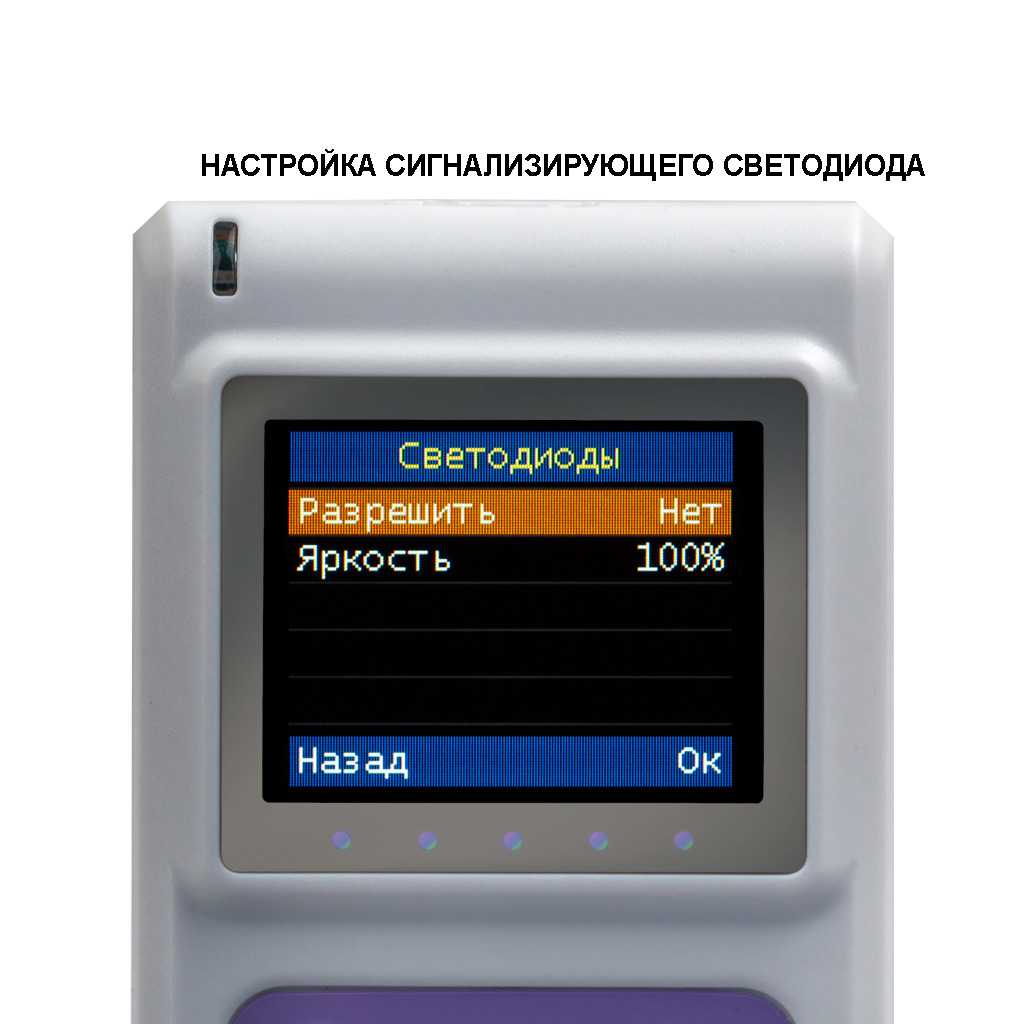

• отключаемая световая сигнализация;
• текстовое оповещение.

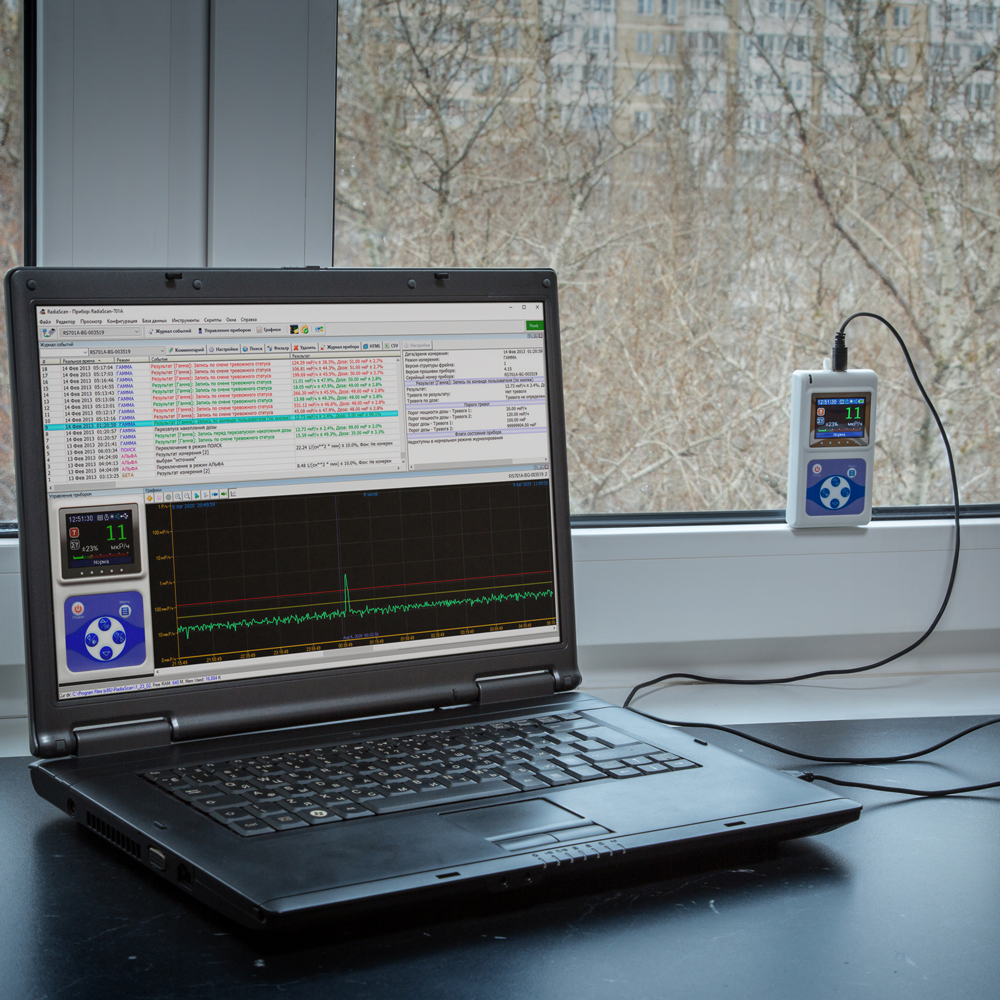

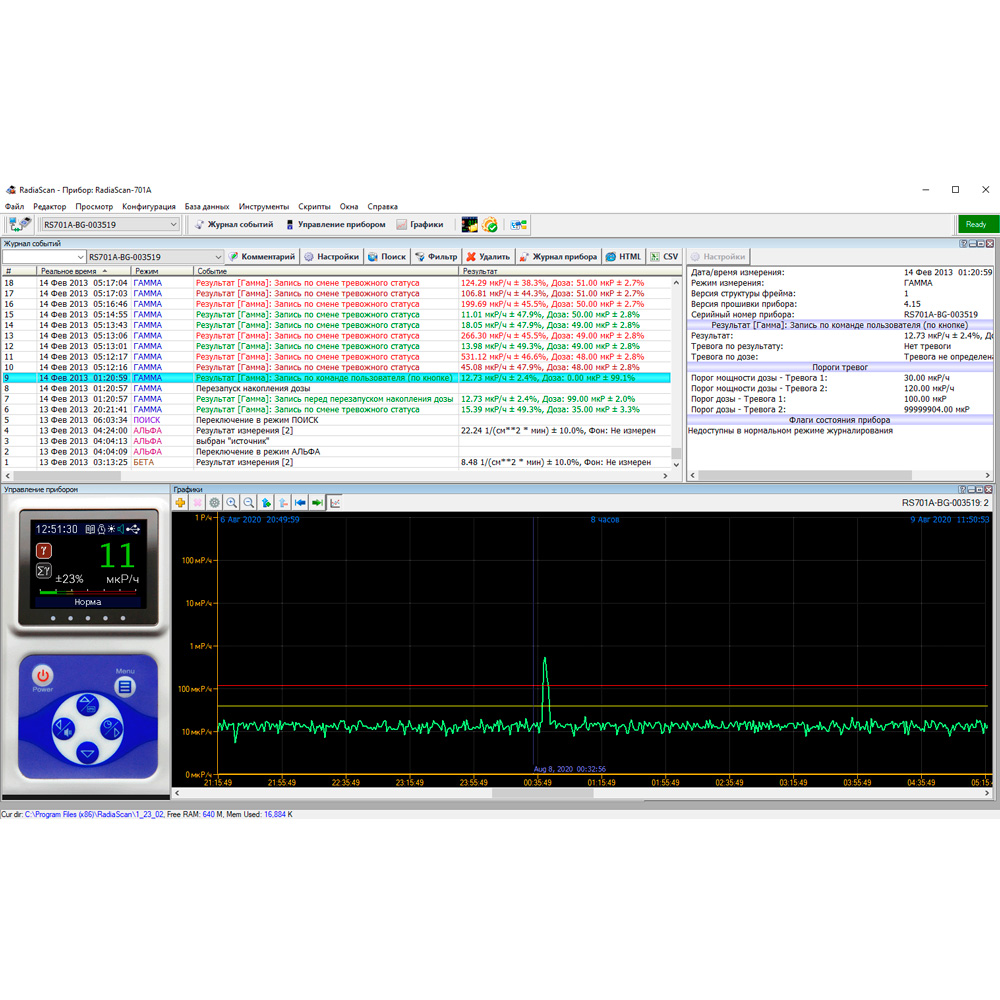

Ваши возможности при подключении дозиметра к компьютеру (под управлением ОС Windows):

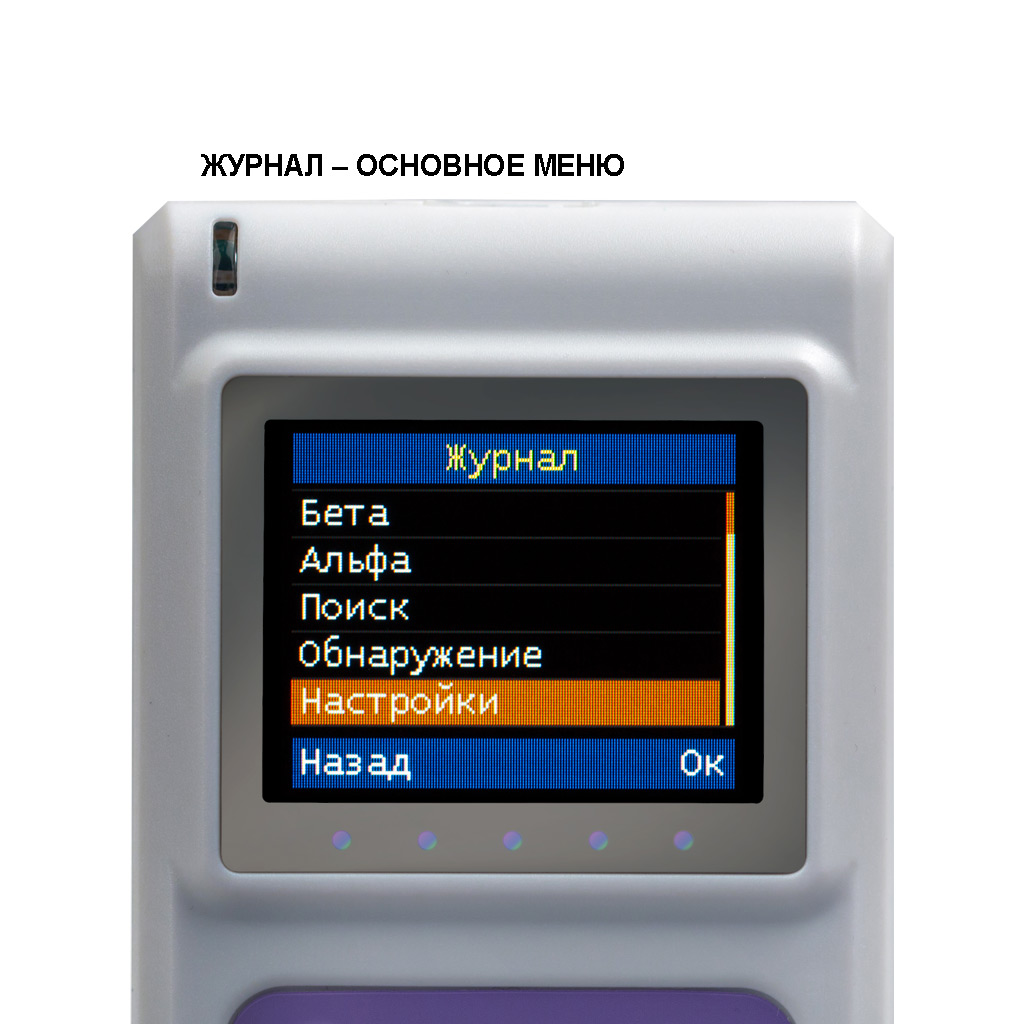

• просмотр на компьютере журнала событий из памяти прибора;
• настройка дозиметра с компьютера;
• просмотр результатов измерений в режиме онлайн;
• полноценное управление процессом измерения дозиметром с компьютера в режиме онлайн;
• обновление прошивки прибора.

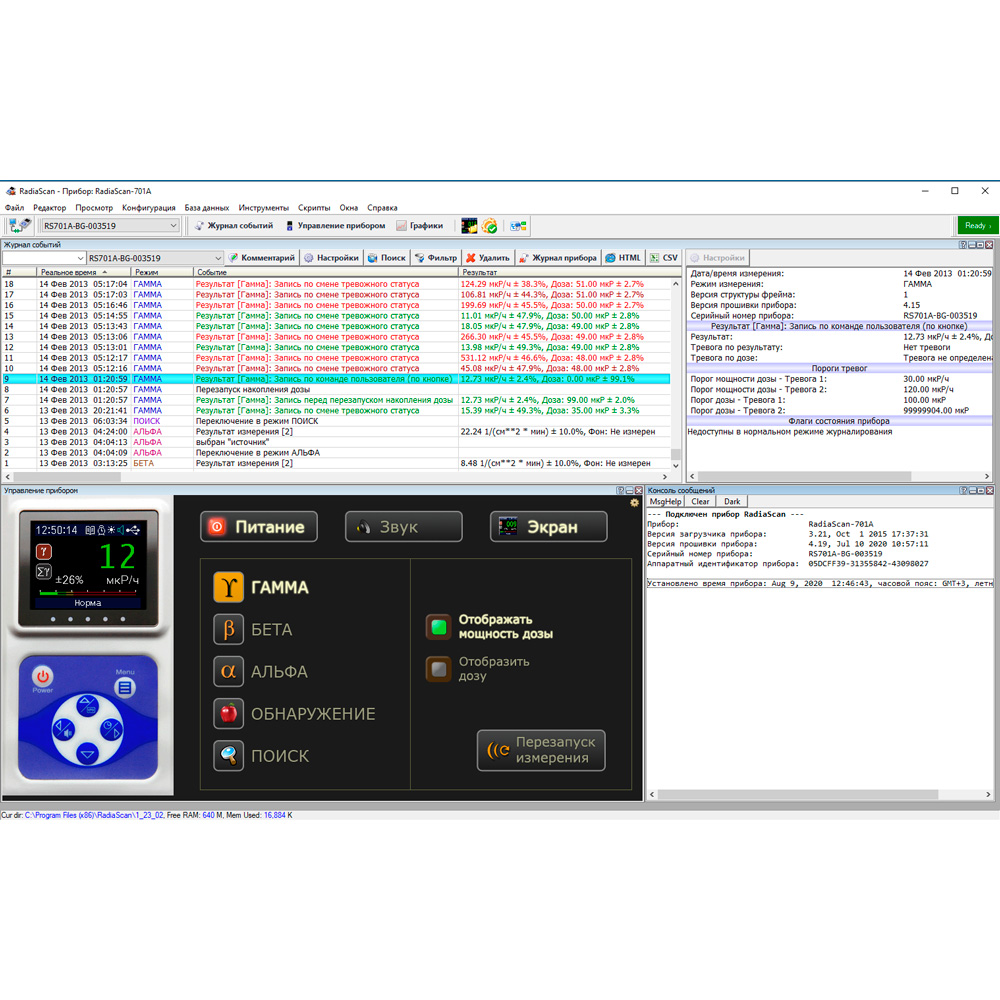

Программное обеспечение

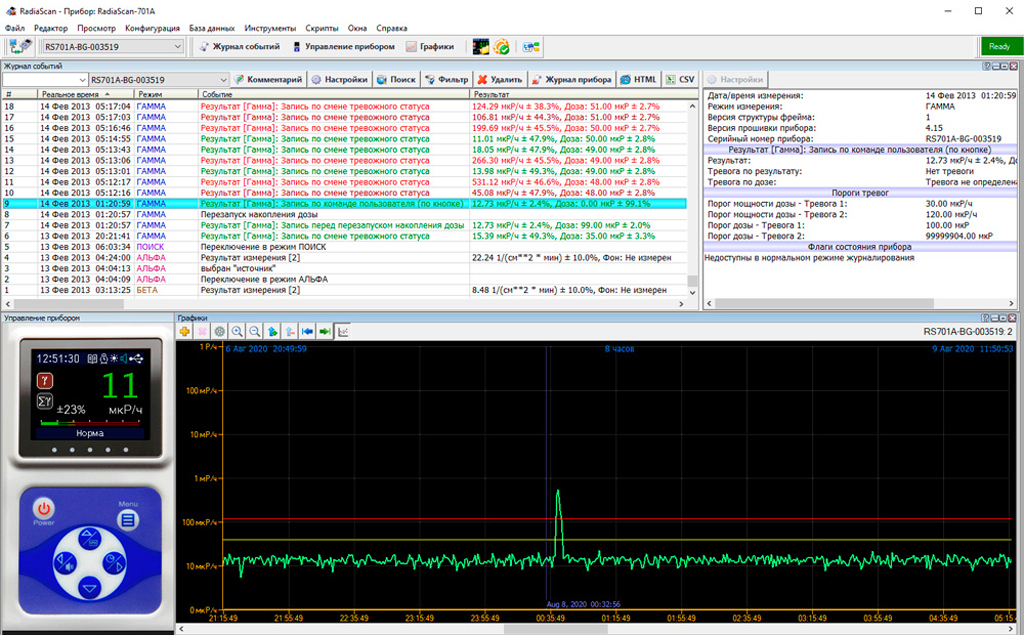

Приложение RadiaScan является одновременно и самостоятельным программным продуктом для компьютеров под управлением ОС Windows, и прошивкой прибора (внутренним программным обеспечением).

Процесс самостоятельного обновления прошивки дозиметра предполагает следующую последовательность действий:

• скачать и установить на компьютер (под управлением ОС Windows) последнюю версию приложения RadiaScan;
• подключить к этому компьютеру дозиметр РадиаСкан и включить его;
• после автоматического появления на экране компьютера предложения о замене текущей версии внутреннего ПО на более актуальную - согласиться, нажав соответствующую кнопку;
• далее следовать инструкции по установке.

СКАЧАТЬ актуальную прошивку (дистрибутив содержит прошивку для прибора, ПО для компьютера, инструкции).

СКАЧАТЬ актуальное руководство по эксплуатации ПО RadiaScan (для работы на компьютере).

Перейти на официальный сайт разработчика (в раздел с дистрибутивом и инструкциями). Там же можно ознакомиться с историей изменения прошивки прибора.

Документация

• руководство по эксплуатации дозиметра (скачать);
• руководство по эксплуатации ПО RadiaScan на компьютере (скачать);

• декларация соответствия (скачать);
• европейский сертификат (скачать).

• таблица рабочих режимов дозиметра РадиаСкан-701А (скачать).

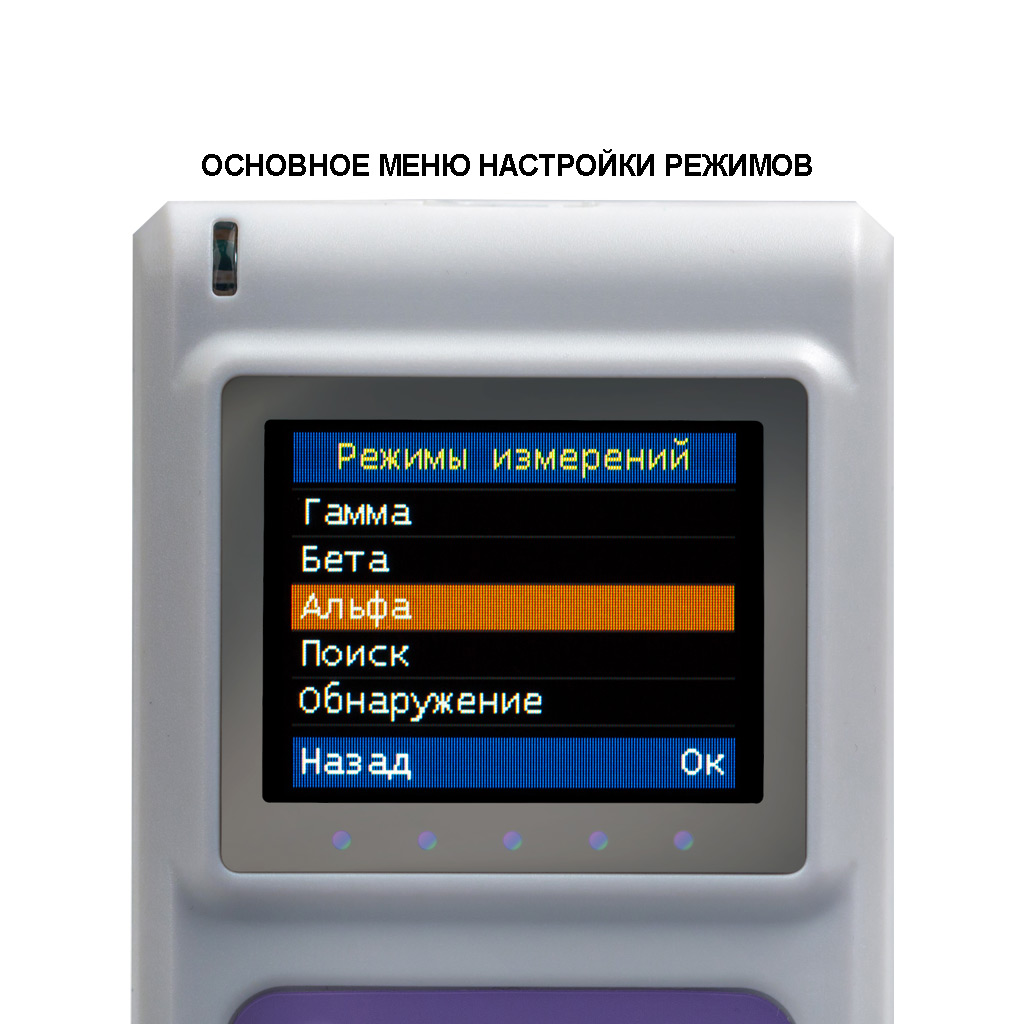

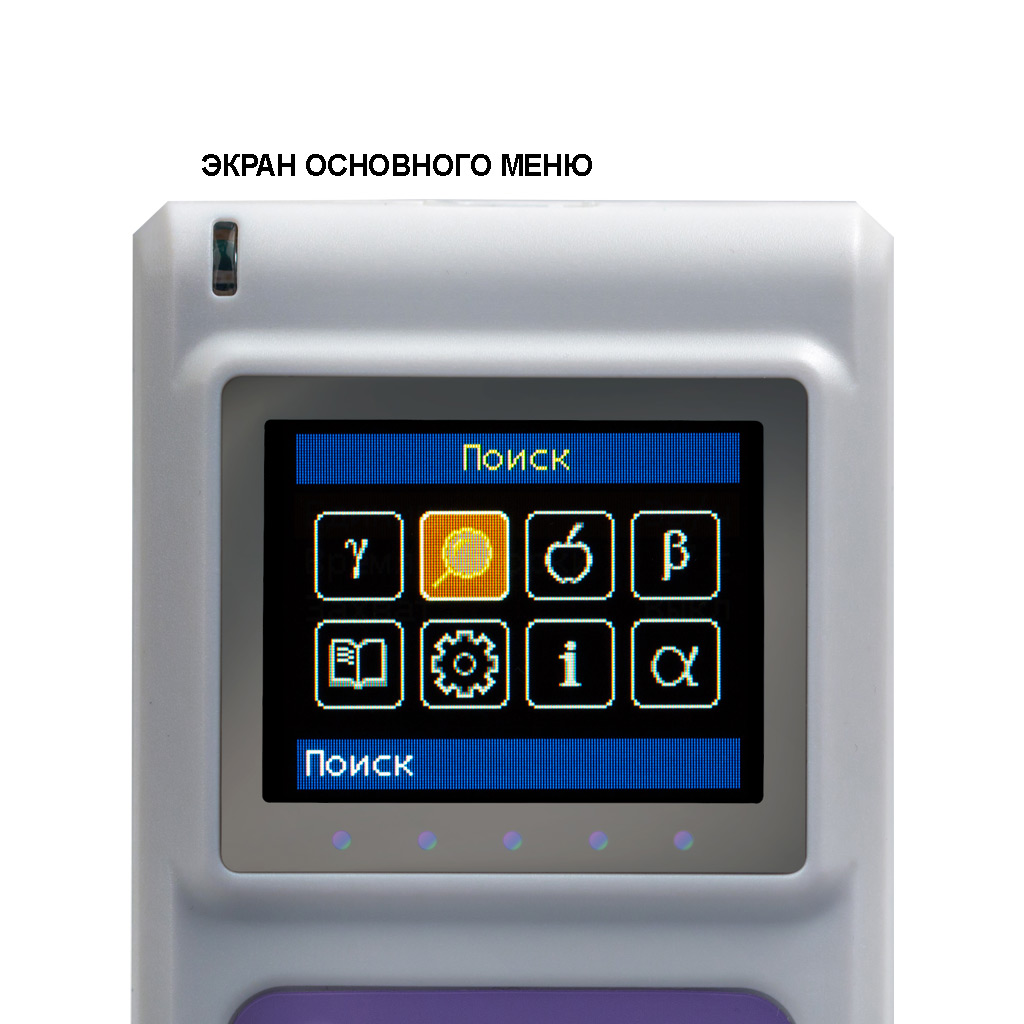

Режимы работы дозиметра РадиаСкан-701А

На сегодняшний день РадиаСкан-701А – это самый функциональный бытовой дозиметр. В приборе предусмотрено 6 отдельных режимов работы. Как минимум 4 из них успешно может использовать в быту даже обыватель, который вообще ничего не понимает в радиации. Дополнительные 2 профессиональных режима работы (измерение плотности потоков альфа- и бета-частиц) достались дозиметру от старшей модели РадиаСкан-801. Также есть возможность гибкой настройки дозиметра под себя.

Ниже представлены особенности работы с дозиметром РадиаСкан в разных режимах.

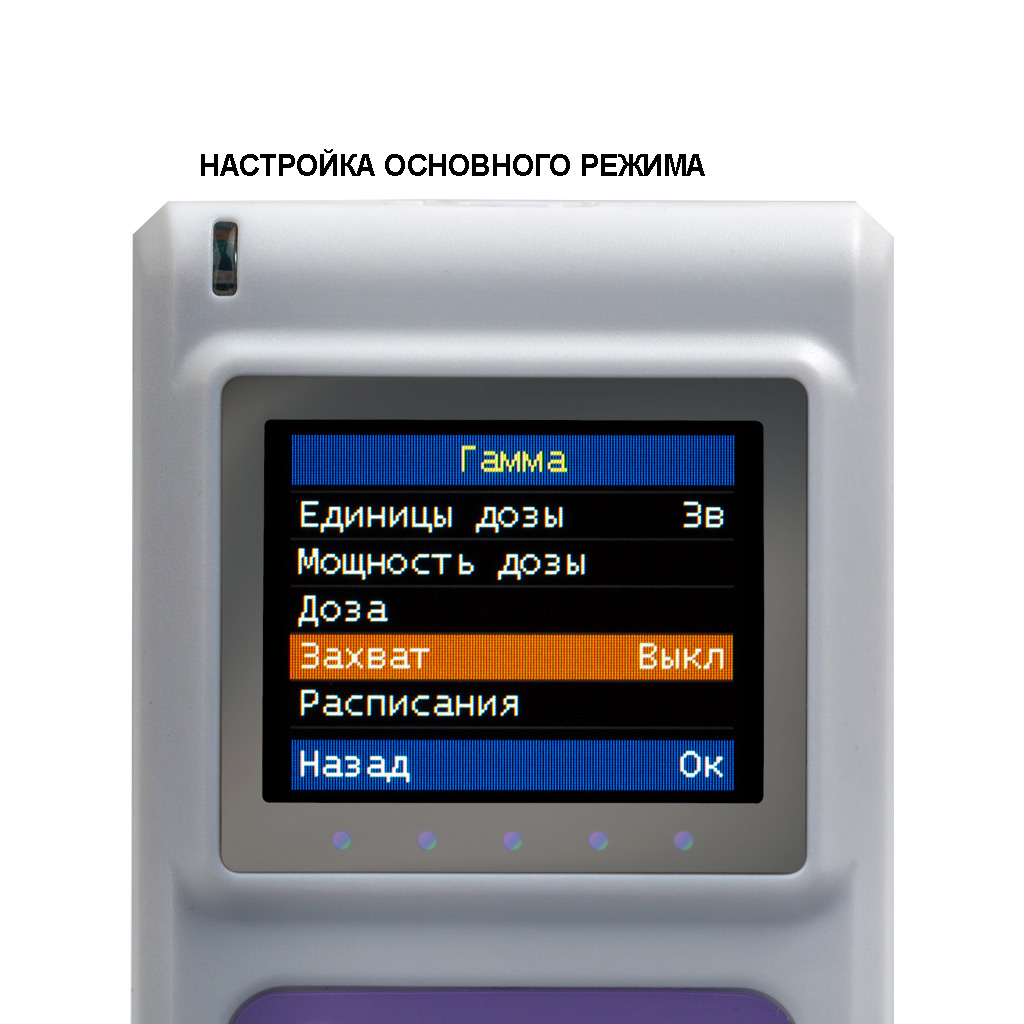

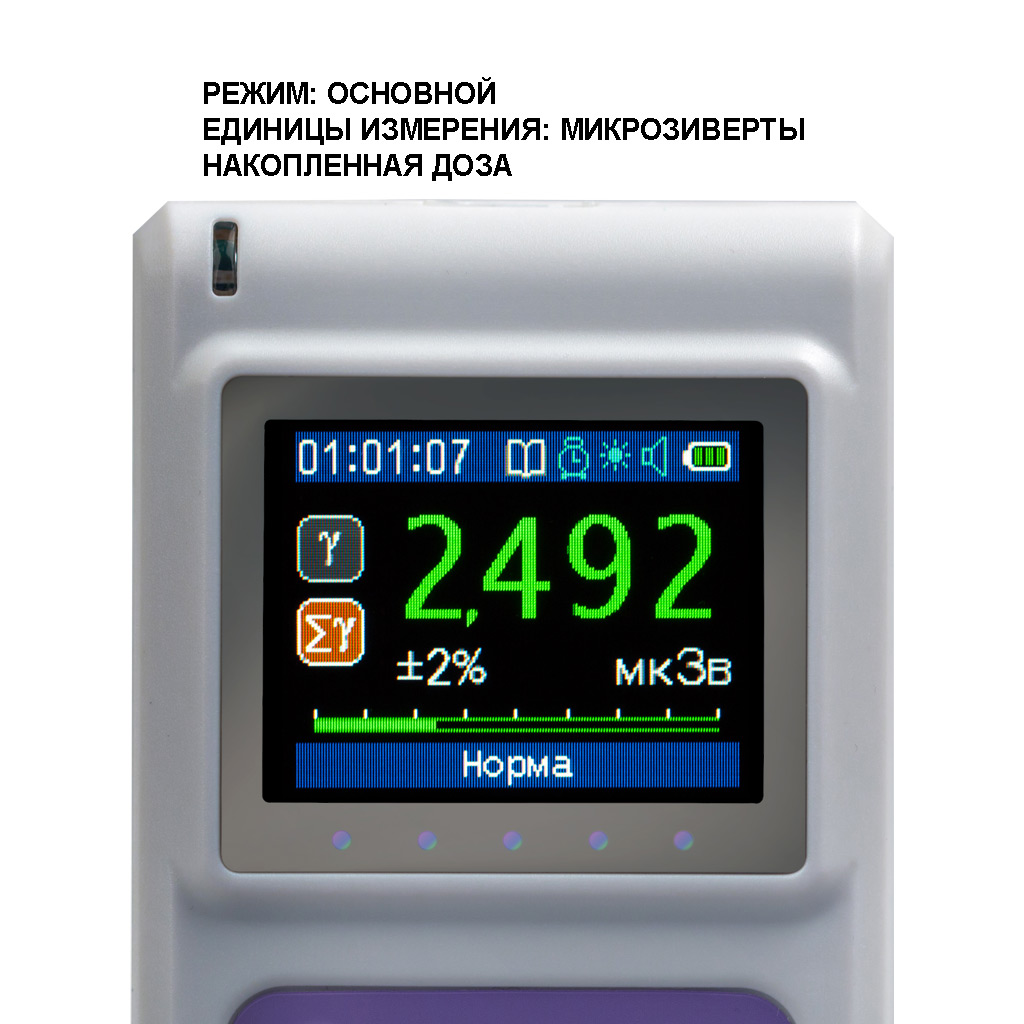

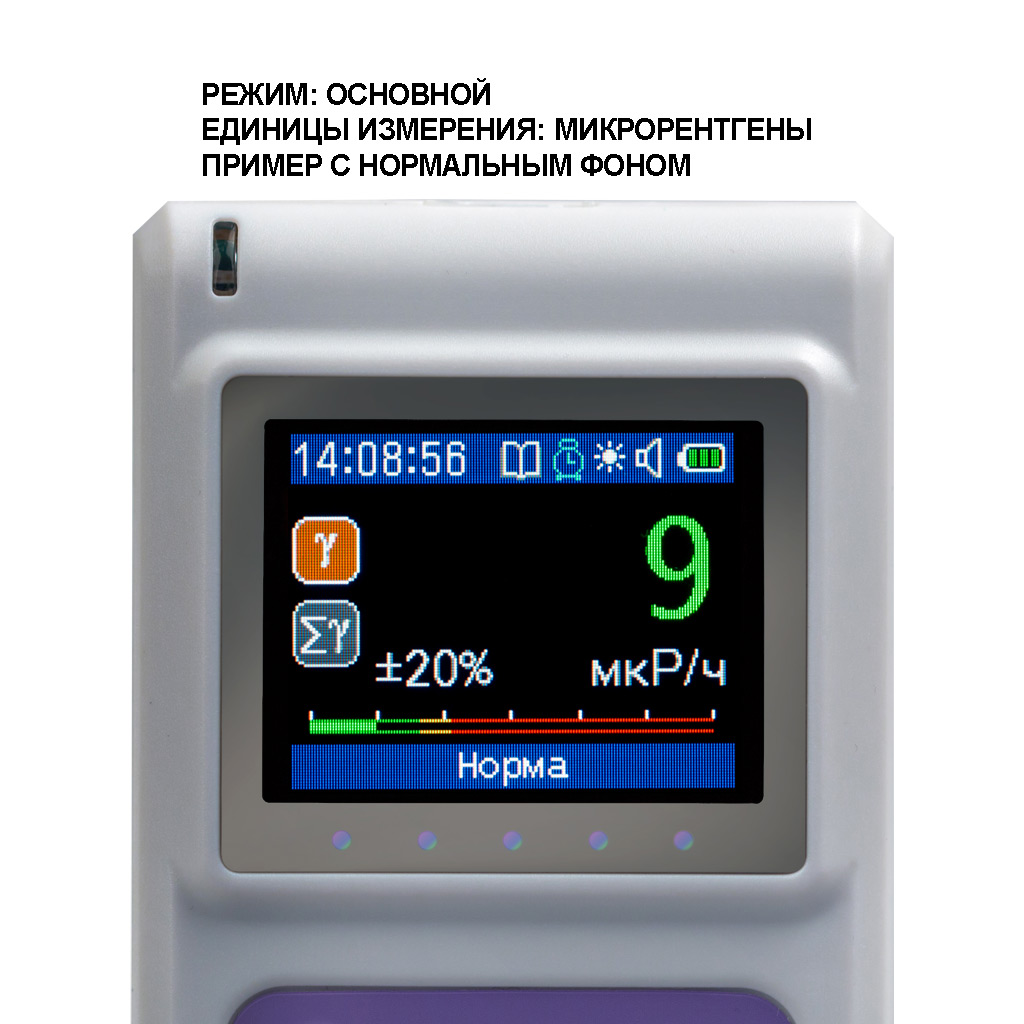

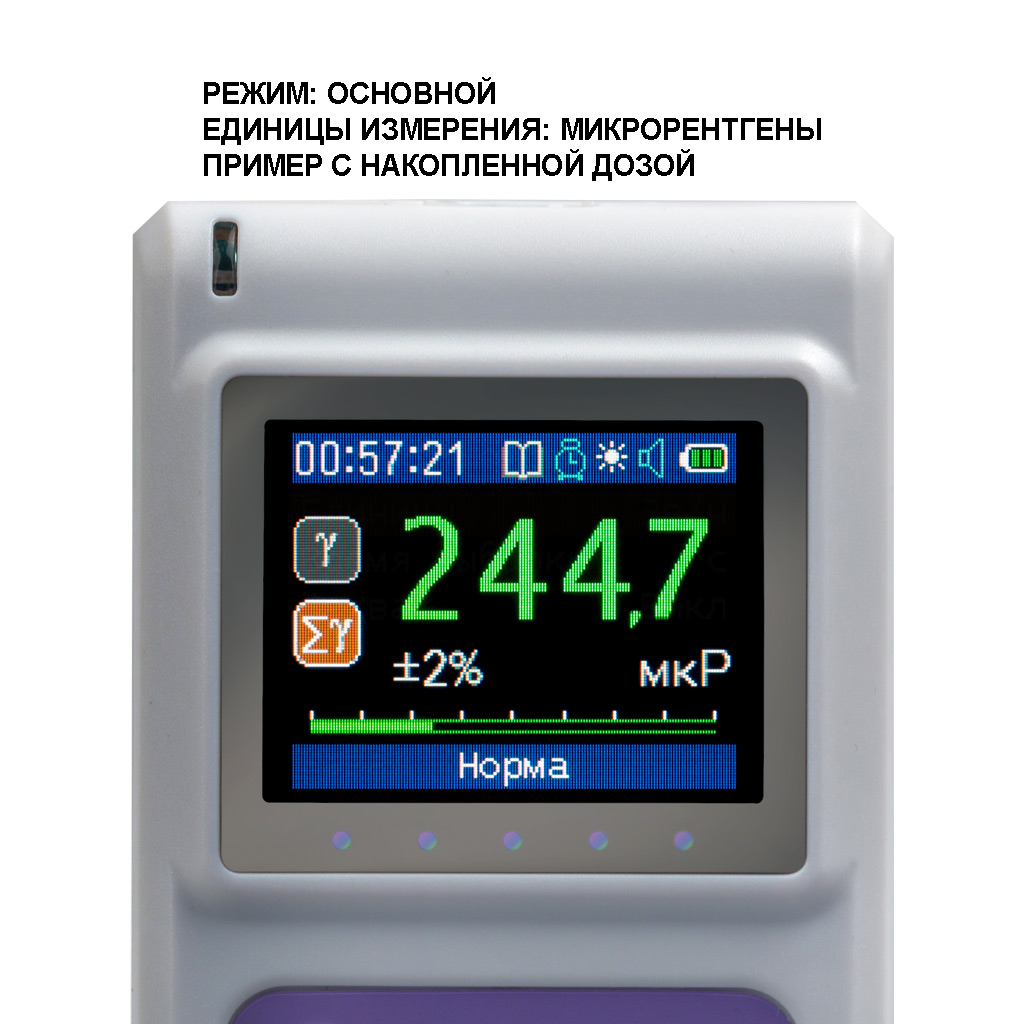

Основной режим «Гамма»

После включения прибор всегда находится в основном режиме. Этот режим позволяет:

• измерять общий радиационный фон (как по гамма-излучению, так и общий суммарный Ϫ+α+β);
• проверять наличие радиации и при ее обнаружении - измерять уровень мощности ее излучения от конкретных объектов (как точечных, так и пространственных).

Подавляющее большинство измерений, как правило, проводят именно в этом режиме.

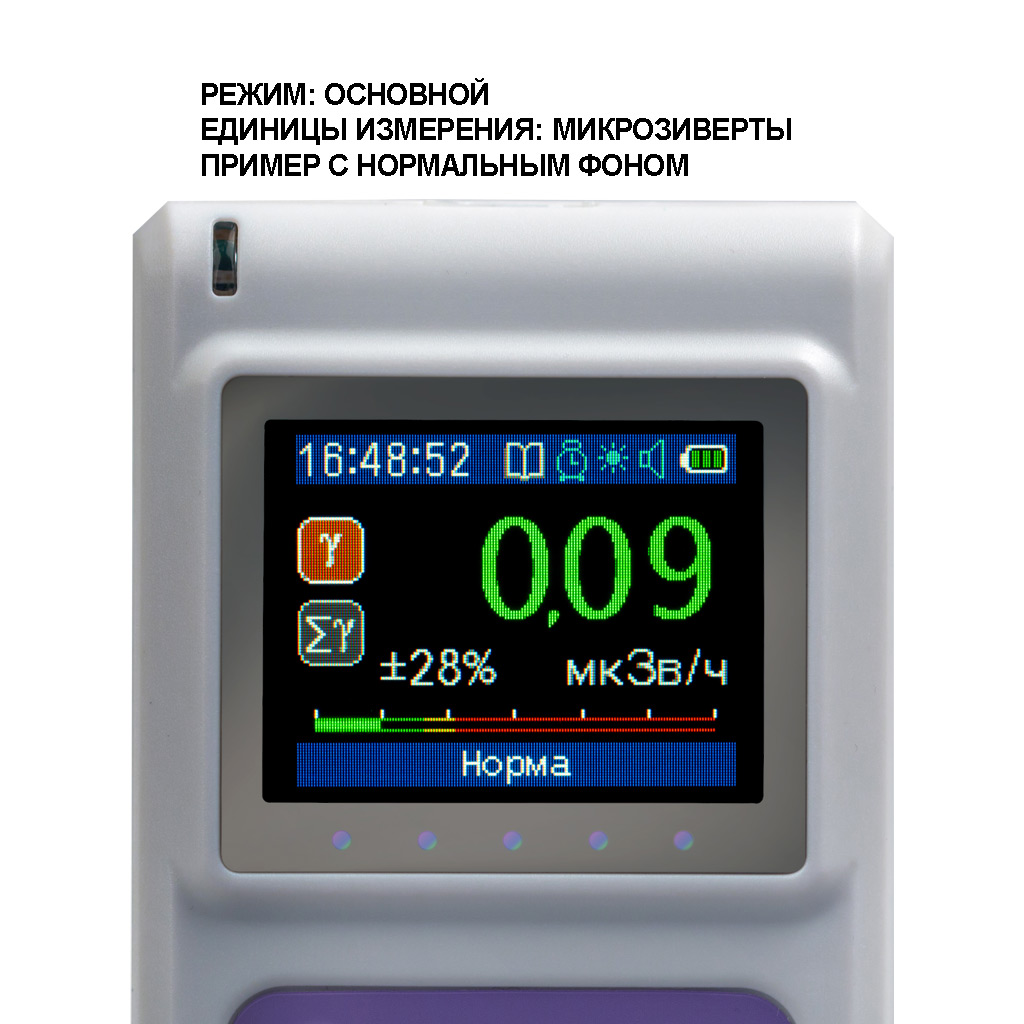

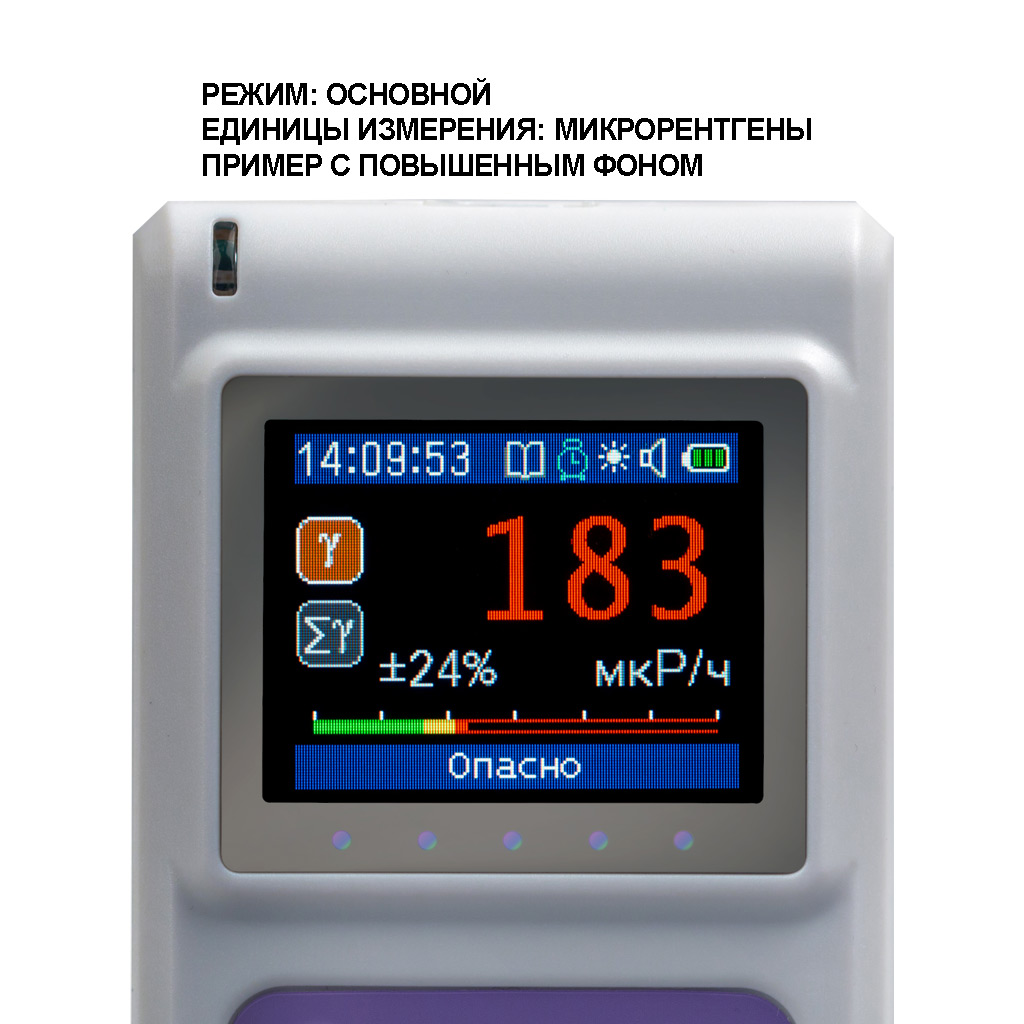

В основном режиме на дисплее РадиаСкан отображается текущий уровень измеренной радиации (в Р/ч или Зв/ч) – это постоянно меняющаяся величина. Это результат усреднения всех тех статистических результатов, которые прибор уже успел получить за время, в течение которого Вы проводите измерение с момента включения прибора (или кратковременного нажатия кнопки «power»). Чем дольше Вы замеряете, тем больше набирается статистики, тем меньшей будет погрешность показаний и тем более высокий уровень точности будет у отображаемого на дисплее результата.

Рекомендуем при поднесении дозиметра РадиаСкан к очередному исследуемому объекту с предположительно низким уровнем излучения принудительно обнулять счет дозиметра коротким нажатием кнопки "power" – тогда прибор начнет измерение заново (и не будет учитывать статистику замеров, набранную от предыдущих измеренных объектов). Причем РадиаСкан способен автоматически (самостоятельно) обнулять счет в случаях, когда между уровнями радиации от разных источников есть некоторая значимая разница. Так, если Вы сначала измеряли окружающий фон (источник № 1 с мощностью излучения 18 мкР/ч), а потом дозиметр поднесли к источнику (№ 2) с мощностью излучения, например, в 90 мкР/ч, то РадиаСкан автоматически сбросит счет, начав замер заново, и спустя несколько секунд покажет новый результат. И наоборот.

Особенностью основного режима дозиметра РадиаСкан, принципиально отличающей эту модель от подавляющего большинства других дозиметров, является следующий момент: в этом режиме РадиаСкан выводит на дисплей только те результаты, статистическая погрешность которых ниже 50%. И благодаря мощному микропроцессору делает он это довольно быстро. Так, при измерении стандартного радиационного фона в 10-16 мкР/ч РадиаСкану потребуется около 30 сек для вывода этих результатов на дисплей (в течение этого времени на дисплее будут отображаться прочерки). Иными словами, РадиаСкан изначально сразу показывает результаты, уровень точности которых на порядок выше предварительных результатов измерений у других дозиметров. Так, пользователи дозиметров других торговых марок довольно часто отмечают, что результаты измерений «быстро и значительно скачут»: например, спустя 10 сек после начала замера дозиметр сначала может показать 64 мкР/ч, а через 3 секунды – уже 11 мкР/ч… Потом 29 мкР/ч, потом 16 мкР/ч… Это связано с тем, что погрешность этих предварительных результатов – около 80-99%. Такой алгоритм отображения результатов реализован у подавляющего большинства современных дозиметров. Понятно, что такие результаты вводят в заблуждение неподготовленных пользователей. В модели РадиаСкан это исключено. Более того, в отличие от многих других моделей РадиаСкан отображает текущий уровень погрешности выводимого результата, постоянно уточняя обе величины - и % погрешности, и уровень мощности радиации. Таким образом, у пользователя РадиаСкан всегда есть четкое понимание уровня точности результата, который он видит на дисплее дозиметра.

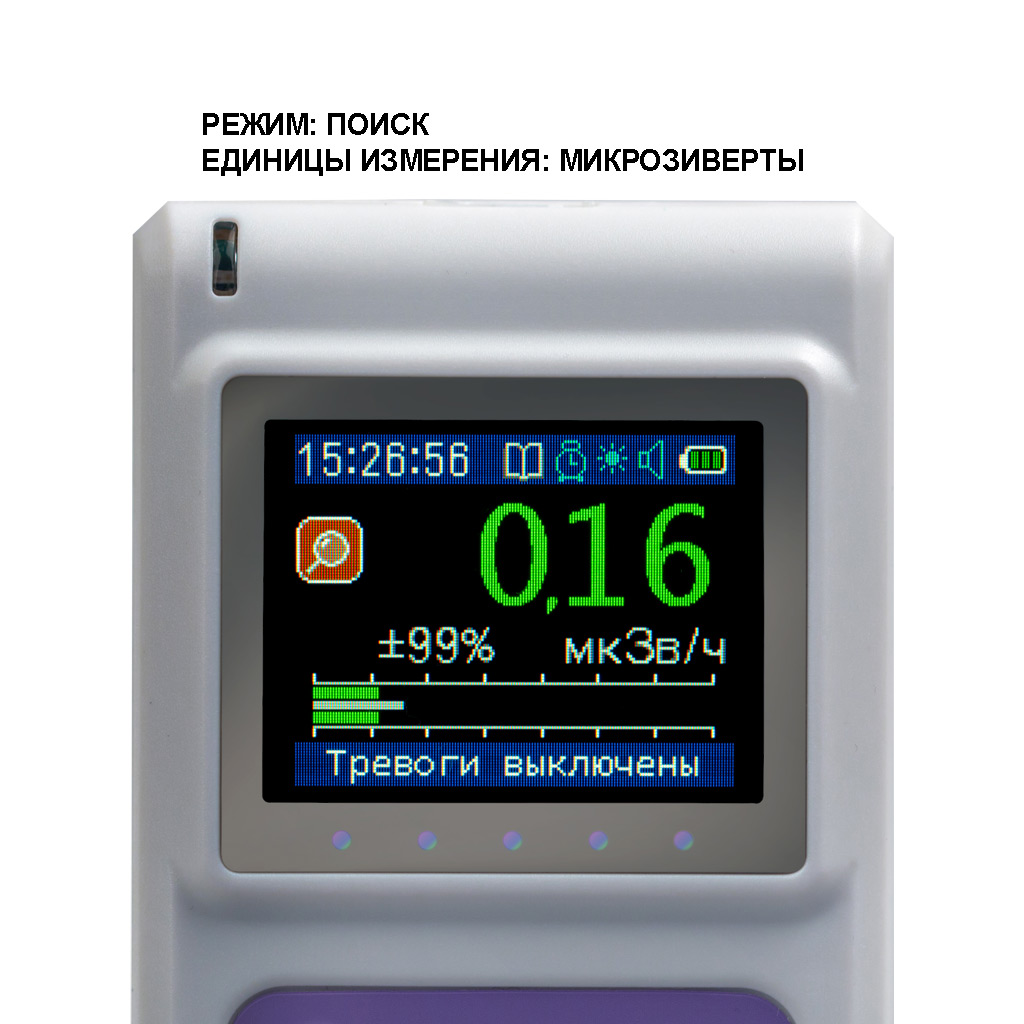

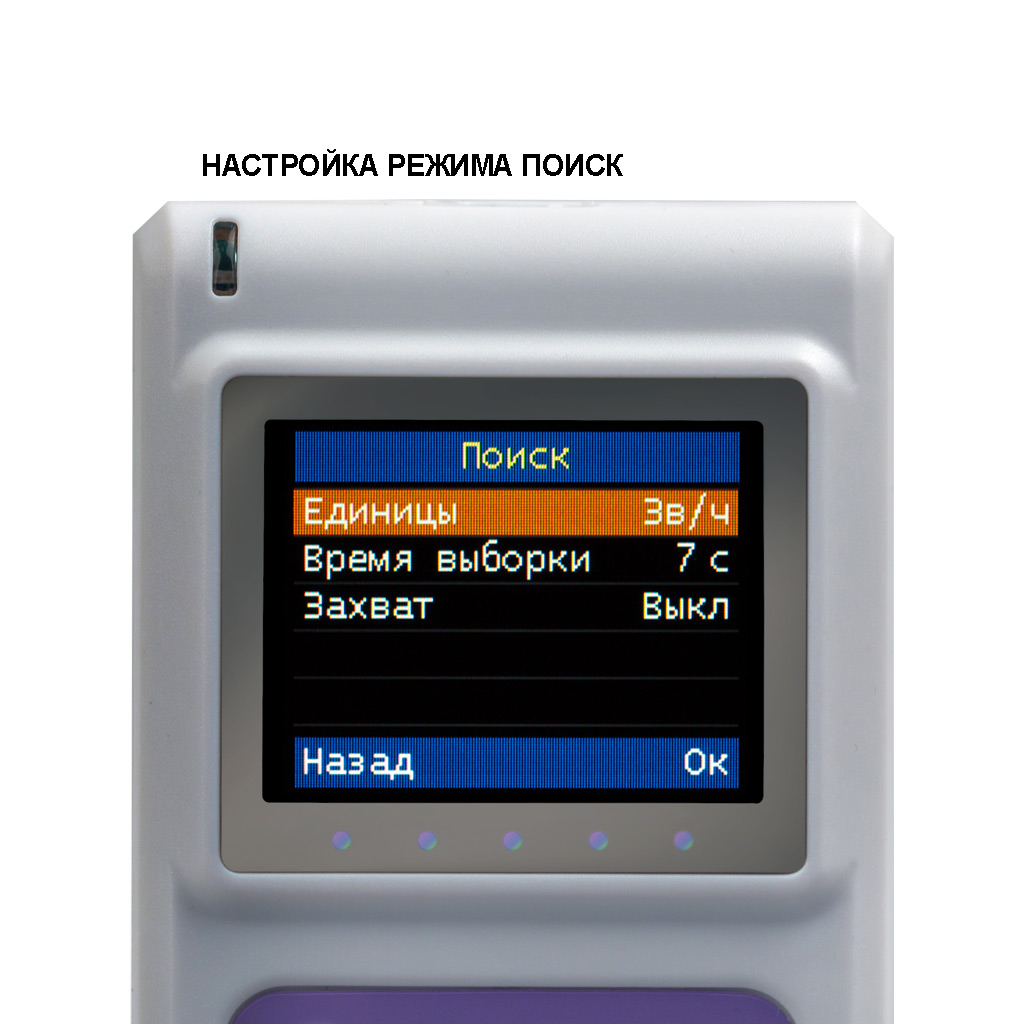

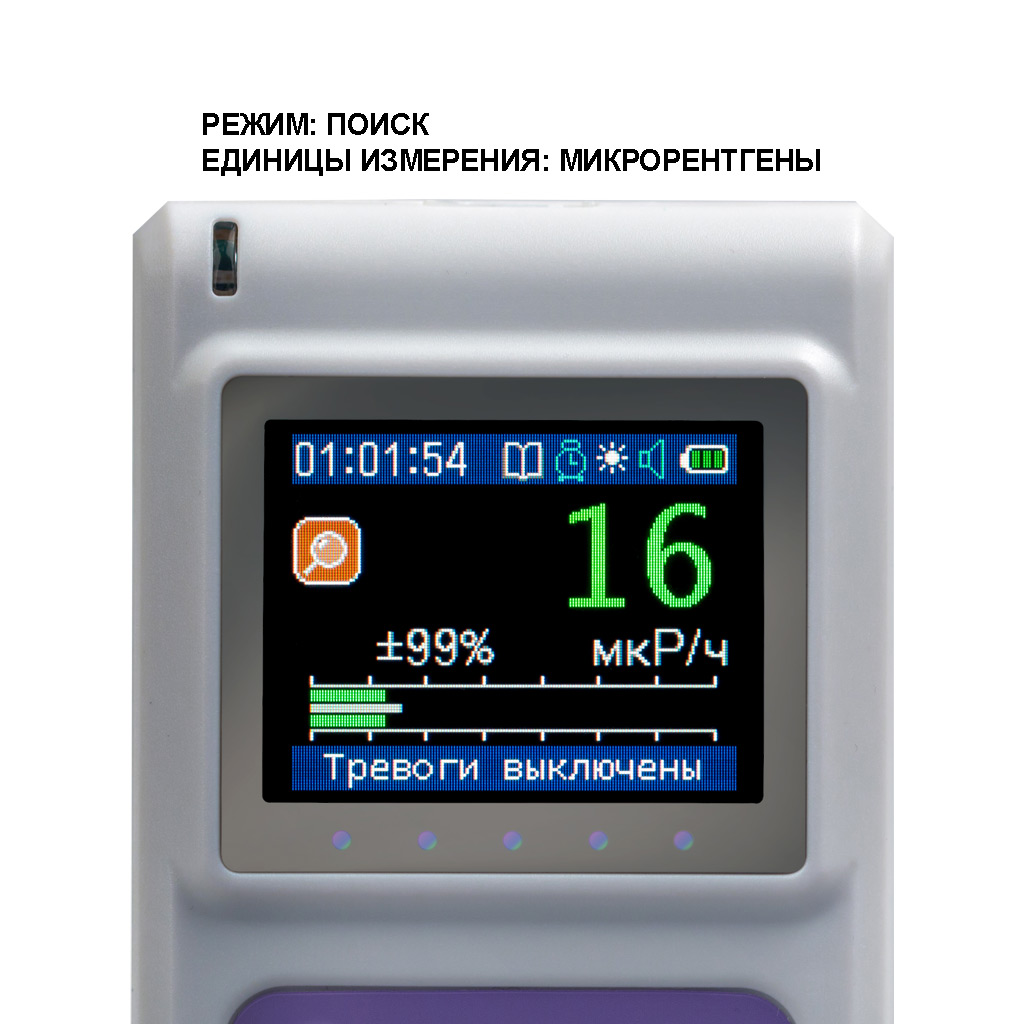

Режим «Поиск»

В режиме "Поиск" отрабатывается алгоритм, присущий исключительно модели РадиаСкан (среди бытовых дозиметров). Итак, основная задача дозиметра РадиаСкан в режиме "Поиск" - максимально быстро выявить факт превышения стандартного радиационного фона и найти место расположения обнаруженного источника радиации. Задачу точного измерения уровня мощности радиации в этом режиме не получится решить, ведь режим "Поиск" для этого вовсе не предназначен. Режим "Поиск" удобно использовать тогда, когда у Вас нет понимания «а есть ли тут где-то вообще источник радиации», когда Вы не знаете ни конкретного места расположения искомого источника радиации, ни мощности излучения от него. А есть лишь подозрения. В таких случаях включаете режим "Поиск", снимаете крышку с тыльной стороны прибора и начинаете медленно перемещать РадиаСкан в исследуемом пространстве. При этом РадиаСкан следует держать открытым датчиком (тыльной стороной прибора) в направлении исследуемого пространства. Если же крышку не снимать, то в процессе поиска РадиаСкан не будет реагировать на возможное присутствие альфа- и бета-излучений; такой поиск может оказаться в итоге безрезультатным, хотя реальный источник радиации будет присутствовать. Под поиском в данном случае подразумевается именно перемещение дозиметра - плавное и не быстрое - в непосредственной близости от исследуемой поверхности (или кучки предметов) с одновременным контролем за уровнем регистрируемой радиации на экране прибора. В режиме "Поиск" на дисплее Вы будете наблюдать быстро сменяющие друг друга значения от нуля до конкретных величин (и обратно до нуля), регистрируемых дозиметром в текущий момент времени. Именно в режиме "Поиск" дозиметром РадиаСкан удобно проверять относительно большие поверхности: почву на местности, поверхности стен (например, настенную плитку), пол (например, напольную плитку), строительные материалы, металлолом, разные вещества (например, россыпь удобрений, песка и проч.), множество небольших предметов (например, кучно лежащих на поверхности) – на предмет возможного наличия в них точечных источников радиации. Причем крышку снимать крайне желательно, чтобы не упустить источники, излучающие не только гамма-частицы, но и альфа- и бета-потоки.

В отличие от основного режима, в режиме "Поиск" на дисплее отображается почти мгновенные (текущие) значения мощности регистрируемых радиоактивных распадов. (Если быть совсем точным, то мы наблюдаем результат усреднения статистики замеров лишь за каждые последние 4 секунды. Именно поэтому уровень погрешности в этом режиме в подавляющем большинстве случаев не будет успевать опускаться ниже 99%). Благодаря такому алгоритму реализована максимально быстрая и адекватная реакция на малейшие изменения мощности регистрируемой радиации.

Описанный алгоритм режима "Поиск" сильно отличает дозиметр РадиаСкан по своим поисковым возможностям от всех известных нам на сегодняшний день моделей дозиметров, построенных на базе аналогичных газоразрядных датчиков и аналогичного ценового сегмента.

Более того, в этом режиме поиск источников радиации можно осуществлять, оценивая не мощность излучения (в мкЗв/ч или мкР/ч), а оценивая изменение скорости счета импульсов! Многие называют это режимом CPS (англ. Count Per Second): РадиаСкан оценивает количество регистрируемых радиоактивных импульсов за секунду. Причем РадиаСкан имеет увеличенный диапазон измерений CPS - до 9 999 имп/с!

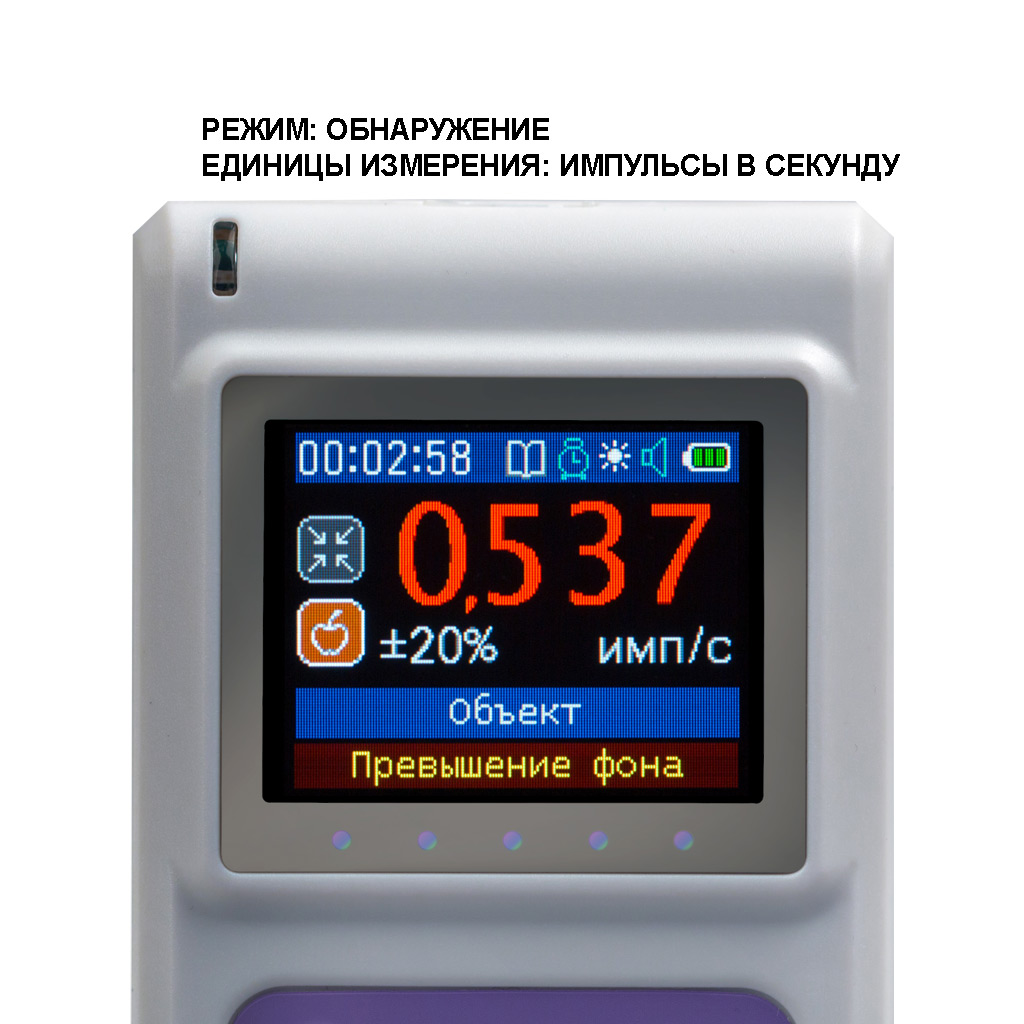

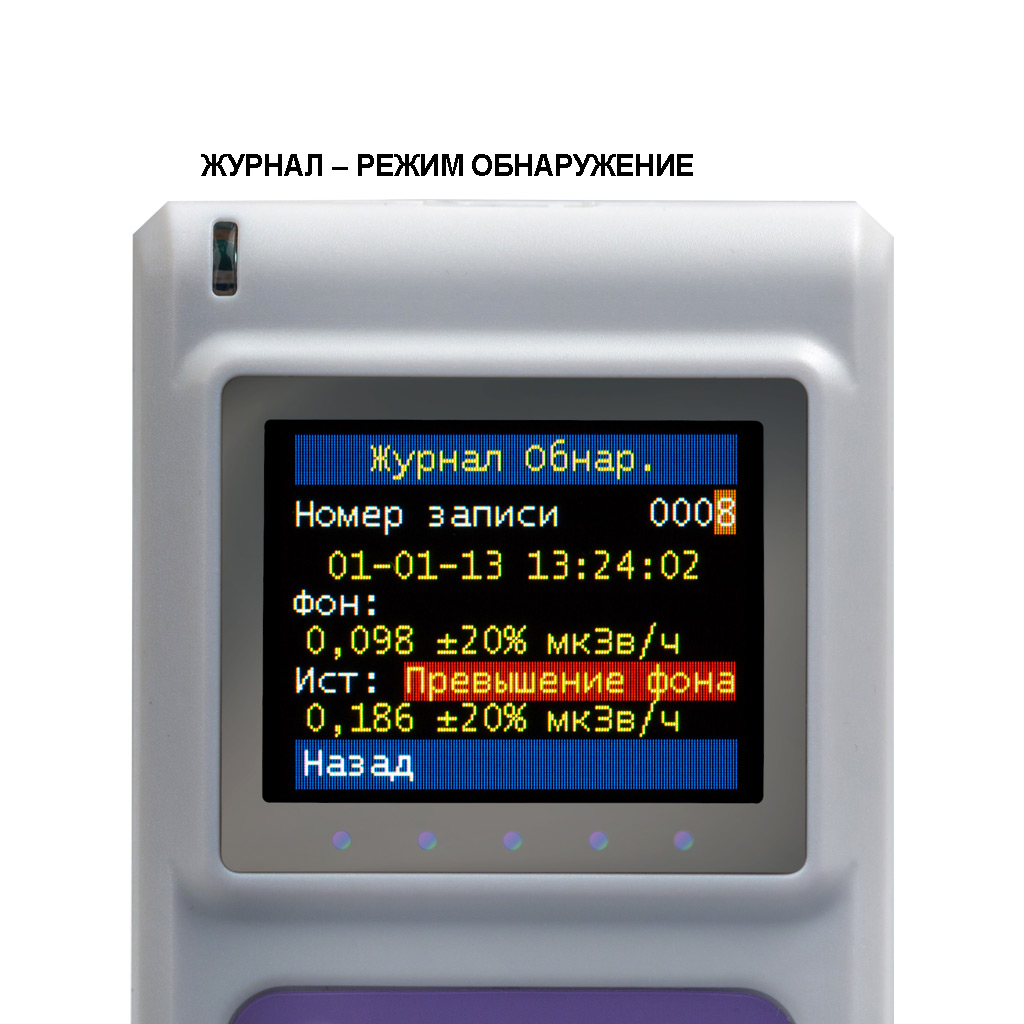

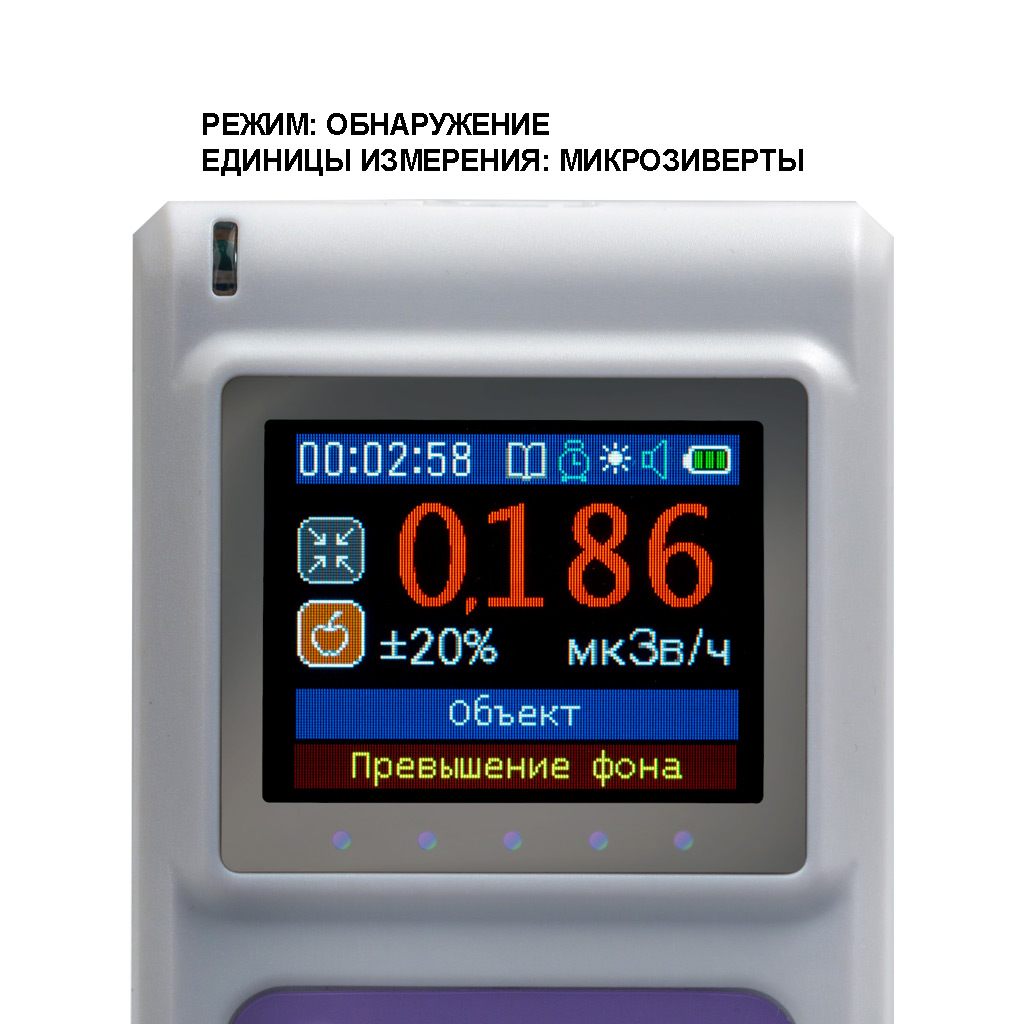

Режим «Обнаружение»

На сегодняшний день РадиаСкан-701А – это единственный бытовой дозиметр, способный давать адекватную оценку загрязнения продуктов питания опасными радионуклидами – причем с очень простой интерпретацией результатов, понятной даже школьнику.

Ключевой момент: полноценно и адекватно проверить продукты питания в домашних условиях на наличие внутри них опасных радионуклидов возможно только с помощью мульти-чувствительного дозиметра. Ведь радиоактивные продукты питания крайне опасны при употреблении как раз из-за того, что внутри них содержатся вещества, излучающие в основном β-частицы. А полноценно обнаружить эти частицы (особенно если они средней и малой мощности) способен лишь мульти-чувствительный дозиметр. Например, РадиаСкан.

Суть методики режима "Обнаружение" в дозиметре РадиаСкан заключается в следующем: делается два последовательных замера – сначала измеряется фон, затем исследуемый объект. В итоге РадиаСкан отображает разницу двух замеров, а также понятную текстовую интерпретацию результата («превышение фона» или «норма»), чтобы пользователь не ломал голову над тем, как ему правильно понимать итоговые цифры. Текстовая интерпретация определяется не арифметической разницей результатов, а процентным отношением разницы к фоновому значению.

Особенностью этого режима является возможность получения результатов с очень высокой точностью. Важно понимать при этом компромисс между уровнем точности результатов и затрачиваемым на это временем (чем бОльшая точность нужна, тем больше на это потребуется времени). РадиаСкан-701А позволяет настраивать как величину погрешности, так и длительность проводимой проверки. Цель, которую преследовали инженеры при разработке данного режима: дать возможность проверять объекты на радиационное загрязнение с очень высокой точностью - от 1,0 мкР/ч.

Режим «Обнаружение» используется, как правило, для проверки продуктов питания, ведь именно в них превышение над фоном может быть весьма незначительным, но при этом критичным для здоровья при употреблении в пищу. Следует помнить, что загрязненные радиацией продукты питания представляют собой главную опасность для человека, так как прямое попадание в организм радионуклидов (источников α- и/или β-частиц) наносит ему серьезный ущерб. К сожалению, в нашей стране происходило немало засекреченных мероприятий с выбросом в окружающую среду радиоактивных веществ с периодом полураспада в сотни и тысячи лет. В первой половине прошлого века опасность радиоактивных веществ была не до конца изучена, и многие изотопы активно использовались в гражданской и военной промышленности, а отходы этих производств порою просто вывозились за черту города и сбрасывались. С тех пор некоторые территории заражены и таят в себе большую опасность. Но на этих территориях выращиваются продукты питания, собираются грибы, ягоды, орехи. Поэтому если Вы что-то купили или самостоятельно собрали и сомневаетесь в продукте - потратьте несколько минут и убедитесь в его радиационной безопасности.

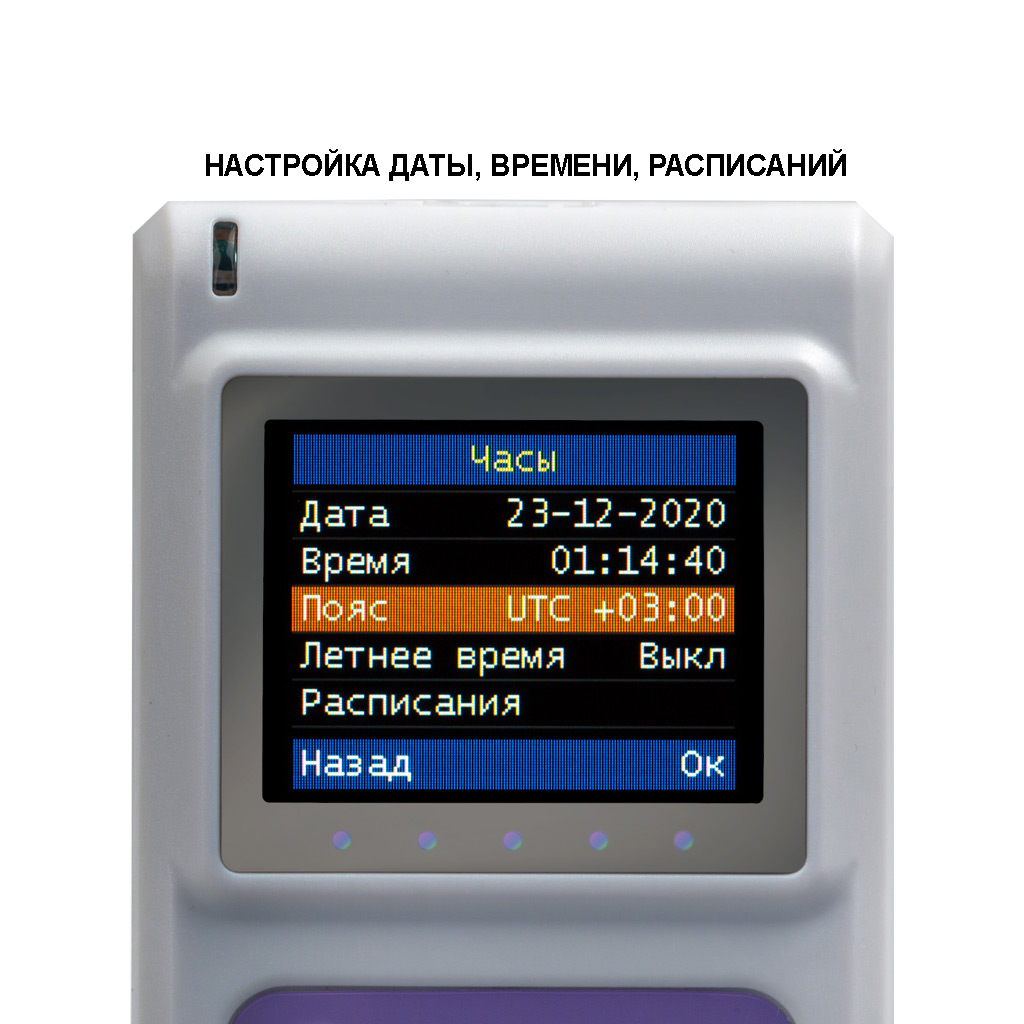

Режим измерения по расписанию

В этом режиме РадиаСкан-701А будет периодически включаться в заданные Вами моменты времени, производить замер в течение заданного временного интервала и выключаться; результаты измерений при этом будут заноситься в журнал.

Таким образом будет измеряться мощность излучения радиации в основном режиме. Причем можно установить одновременно нескольких нужных Вам расписаний. Примечательно, что замер по расписанию будет происходить независимо от того, включен ли в данный момент прибор, производит ли он замер и вообще в каком режиме прибор работает в данный момент. Иными словами, измерение уровня радиации можно производить, не включая явно сам прибор, - он сам будет включаться по расписанию, но дисплей включаться при этом не будет.

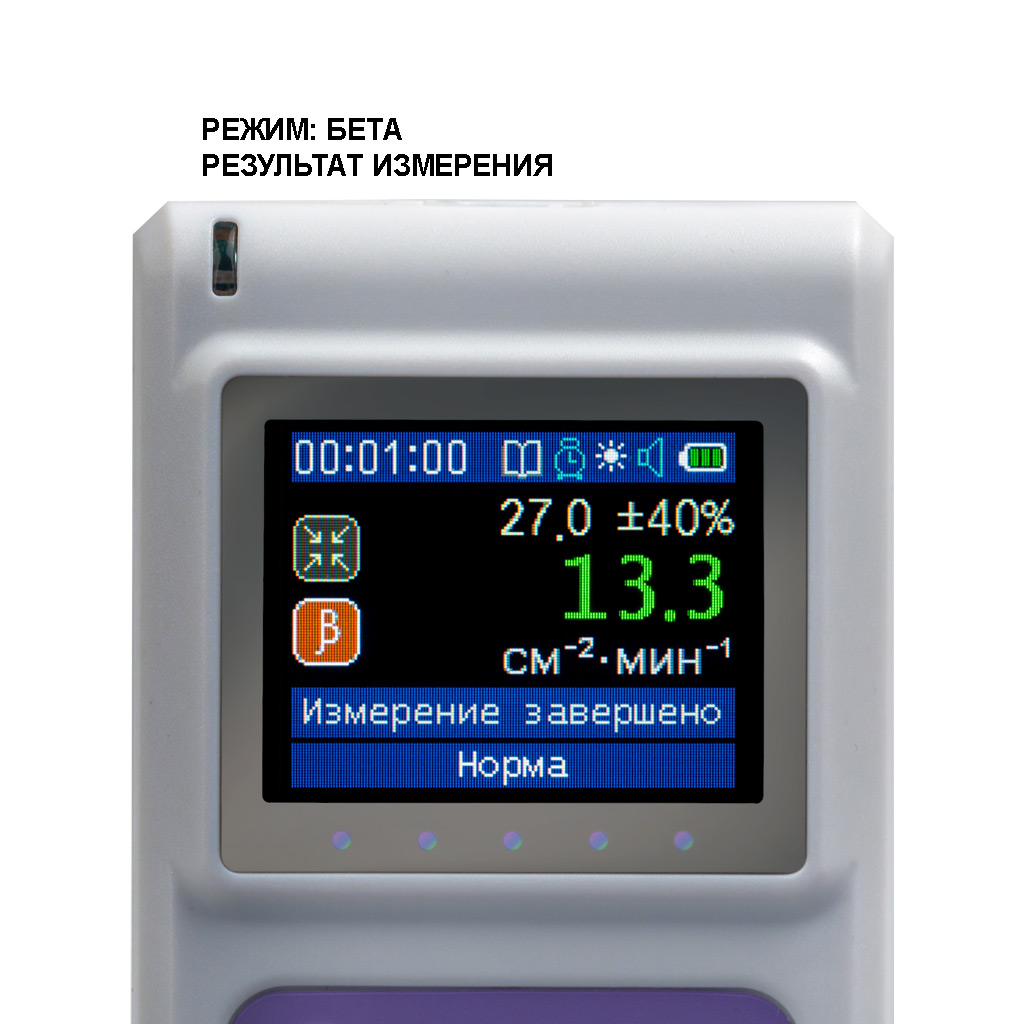

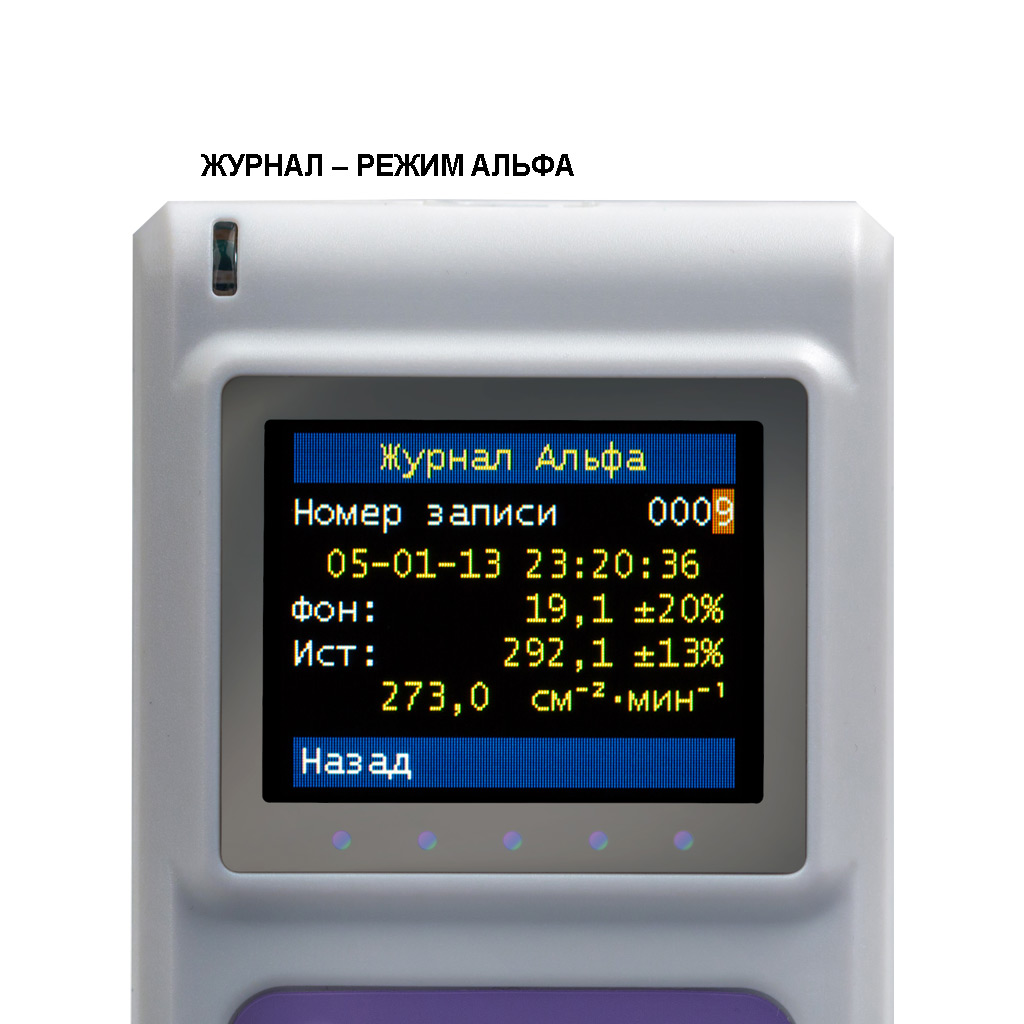

2 режима измерения плотности потока α- и β-частиц

Эти два режима позволяют производить измерения плотности потоков β- и α-частиц. Для работы с прибором в этих режимах требуется соответствующий уровень теоретической и практической подготовки (они предназначены для специалистов в этой области). Технические особенности работы в этих режимах описаны в руководстве по эксплуатации дозиметра.

FAQ: ответы на самые распространенные вопросы

Ниже представлены ответы на 20 самых распространенных вопросов по дозиметру РадиаСкан-701А.
Если Вы не нашли ответ на свой вопрос - задайте его нам на info@mydozimetr.ru или просто позвоните по бесплатному номеру 8(800) 333-09-18.

1. В чем разница между моделями РадиаСкан-701А и РадиаСкан-801?

С технической точки зрения принципиальной разницы между этими двумя моделями нет.
Более высокая цена модели РадиаСкан-801 обусловлена финансовыми затратами производителя на метрологическую проверку, по успешным результатам которой прибор комплектуется официальным свидетельством о государственной поверке. Наличие такого документа требуется, как правило, различным учреждениям, использующим дозиметр для юридически значимых экспертиз.

Для физического лица, выбирающего между РадиаСкан 701А и РадиаСкан 801, наличие свидетельства о гос.поверке - это дополнительная гарантия точности дозиметра РадиаСкан-801, подтвержденная в ходе индивидуальной инструментальной метрологической проверки конкретного дозиметра государственным центром стандартизации и метрологии. Кроме того, владелец модели РадиаСкан-801 в любой момент может проверить свой дозиметр на точность в ЦСМ (на платной основе); проверить же в ЦСМ модель РадиаСкан-701А не предоставляется возможным ввиду отсутствия этой модели в гос.реестре средств измерений. При этом в модели РадиаСкан-701А используется тот же датчик Бета-1-1, тот же микропроцессор, та же прошивка, что и в модели РадиаСкан-801.

Кроме того, разница еще заключается в том, что в модели РадиаСкан-801 результаты измерений радиации отображаются только в «зивертах» (мкЗв, мЗв/ч и т.д.); показания в «рентгенах» в этой модели не предусмотрены, т.к. «рентген» (мкР, Р/ч и т.д) является внесистемной единицей измерения, и методика гос.поверки модели РадиаСкан-801 предполагает измерения только в системных единицах («зиверт»), принятых в международной системе единиц.

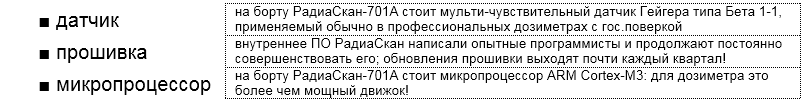

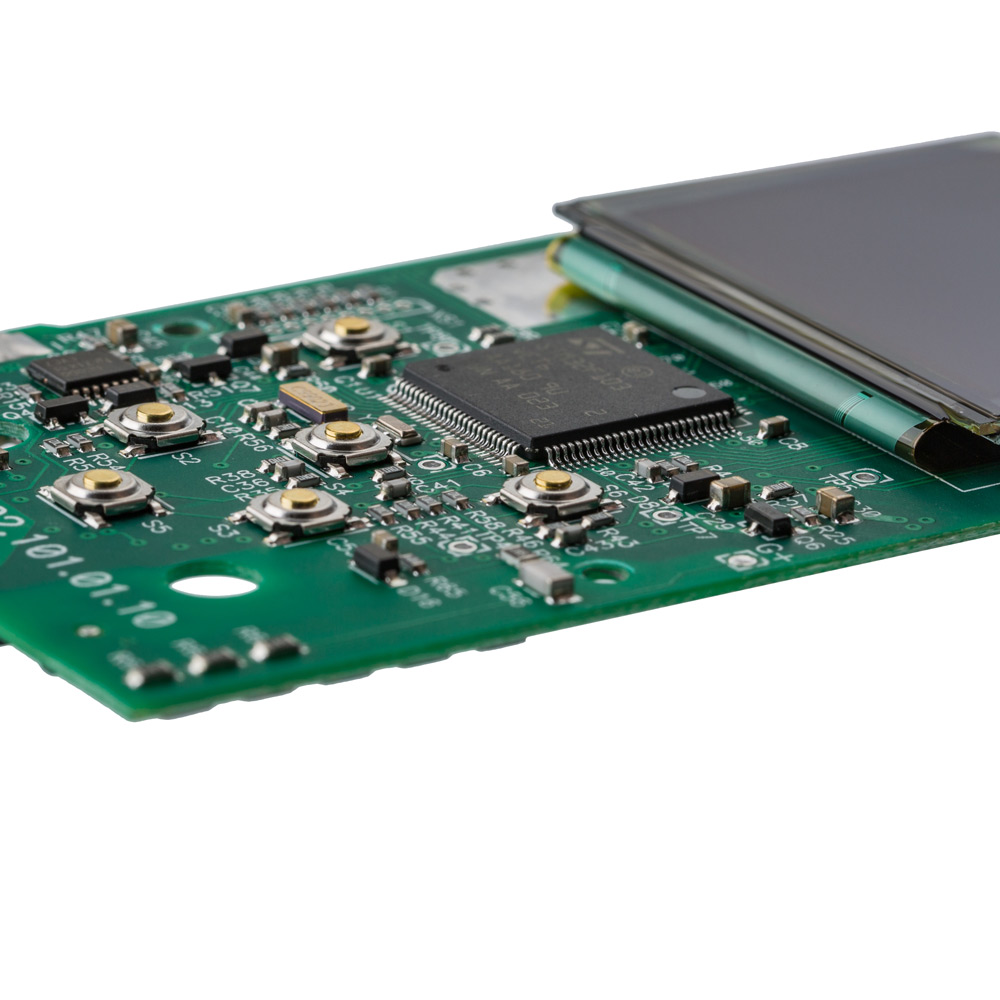

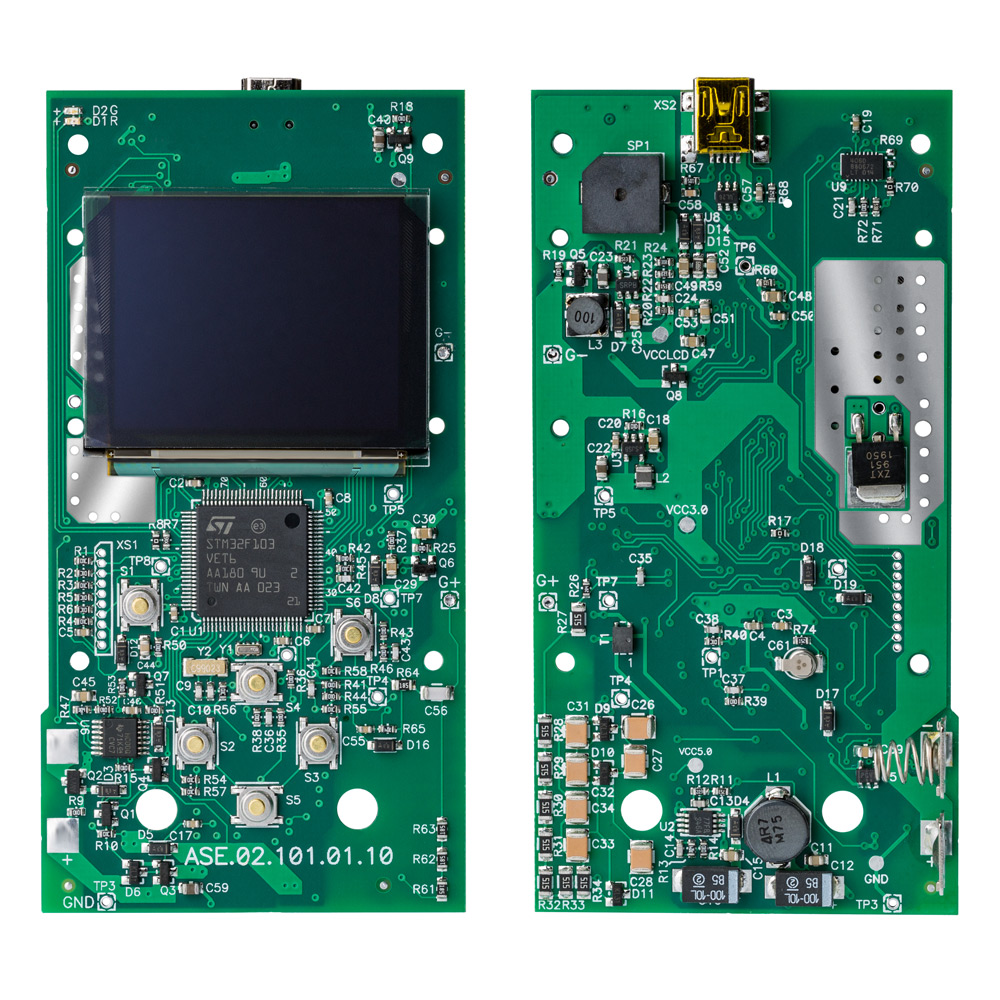

2. За счет чего в дозиметре РадиаСкан достигнута столь высокая точность измерений?

В дозиметре РадиаСкан используются все доступные средства повышения точности результатов измерений:

• схемотехника (точный источник высокого напряжения с обратной связью);
• внутреннее программное обеспечение (динамическая подстройка источника);
• конструкторские решения (например, ограничение фактора влажности).

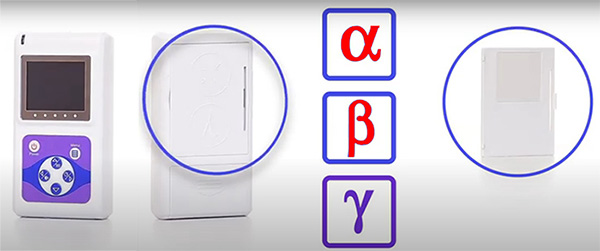

3. Задняя КРЫШКА дозиметра РадиаСкан: для чего она нужна и как с ней работать?

В разных режимах работы дозиметра РадиаСкан-701А с задней крышкой следует работать по одному и тому же принципу: если крышкой Вы закрываете датчик Бета-1-1 металлической ее стороной (значок «гамма» на крышке), то во всех режимах прибор будет регистрировать только гамма-излучение.
Напомним, гамма-фон - это окружающее нас ионизирующее ВСЕПРОНИКАЮЩЕЕ электромагнитное поле в основном космического происхождения (космическая радиация). В закрытом положении эта металлическая вставка в крышке не допускает к датчику α- и β-частицы.
Если же снять крышку, то датчику Бета-1-1 становятся доступны еще два вида излучения: альфа- и бета-. В итоге прибор начинает регистрировать некий общий поток радиации, который может в себя включать любой из указанных видов радиации и в любом их сочетании.

Таким образом, если Вам нужно измерить только гамма-фон, то следует ЗАКРЫТЬ датчик крышкой с металлической вставкой (значок «гаммма»). Кстати, закрывая датчик Бета-1-1 крышкой, Вы тем самым «превращаете» дозиметр РадиаСкан в обычный бытовой дозиметр с цилиндрическим счетчиком Гейгера-Мюллера (например, датчик типа СБМ-20).

Если необходимо проверить какой-то объект на предмет излучения им любого вида радиации, то следует просто снять крышку и поднести дозиметр РадиаСкан к исследуемому образцу. Если наблюдается дополнительное излучение от объекта (т.е. значение, превышающее окружающий гамма-фон), то при желании можно попробовать определить какой же вид дополнительного излучения дает это превышение: альфа, бета или гамма. Для этого надо будет осуществить несколько замеров в комбинации с и без крышки, а также с листом бумаги, в итоге оценить разницу в показаниях и сделать окончательный вывод.



Закрывать датчик той частью задней крышки, где нет металлической вставки, на практике Вам вряд ли потребуется. Пластиковая часть крышки закрывает доступ к датчику Бета-1-1 только со стороны альфа-частиц; некоторая же часть бета-излучения все же способна проходить сквозь пластмассу.

* - обычная бумага не пропускает альфа-частицы, но бета-излучение при этом свободно проходит сквозь бумагу. Зная эту особенность, можно определить какой именно вид радиации излучает исследуемый образец.

4. В чем разница между моделями РадиаСкан 701 и 701А?

В более современной модели РадиаСкан-701А имеется встроенное зарядное устройство, т.е. прибор можно заряжать, не вынимая аккумуляторы из прибора, - точно также, как Вы заряжаете сотовый телефон. Снятая же с производства модель РадиаСкан-701 не способна заряжать аккумуляторы; в продаже эта модель отсутствует.

5. В чем разница между моделями РадиаСкан 501 (501А) и 701А?

В снятой с производства устаревшей модели РадиаСкан-501 (501А) не реализована функция оценки плотности потока бета-и альфа-частиц. У модели РадиаСкан-501 (и 501А) нет задней крышки, которая бы открывала доступ к датчику. Модель РадиаСкан-501 (501А) обладает хорошей чувствительностью к фотонному излучению, слабовыраженной чувствительностью к бета-частицам и не обладает чувствительностью к альфа-частицам.

Современная модель РадиаСкан-701А дополнительно обладает лучшей чувствительностью к рентгеновскому излучению, хорошей чувствительностью к бета- и альфа-частицам (для работы с этими видами излучений в конструкции модели реализована задняя крышка, открывающая или закрывающая доступ к датчику Бета-1-1).

6. Каков срок службы дозиметра РадиаСкан?

Заявленный производителем срок службы дозиметра РадиаСкан 10 лет. Конкретных ситуаций, ограничивающих срок службы прибора, нет. Просто соблюдайте правила бережного обращения с прибором. При этом важно понимать, что с течением времени точность дозиметра не меняется (при бережной эксплуатации прибора).

7. Про «хрупкость» слюдяного датчика Бета-1 и про температурные режимы работы дозиметра РадиаСкан

Согласно руководству по эксплуатации дозиметр РадиаСкан может успешно работать (не просто храниться, а именно работать) в диапазоне температур от -20 до +50 градусов по Цельсию.

Сведения о том, что датчик очень капризен к влаге от перепада температур, преувеличены.
К тому же за несколько лет продаж РадиаСкана еще ни разу не было случаев обращения в сервис по вопросам, связанным именно с перепадом температур или с нестабильной работой прибора в каком-то одном температурном режиме (только при низких или наоборот при высоких температурах).

Не забываем также про общее правило: если мы вносим в теплое помещение любое электронное оборудование, которое в течение длительного времени находилось на морозе, то логично следует некоторое время выждать и не включать холодный прибор во избежание воздействия конденсируемой влаги на электрическую составляющую оборудования.

Также преувеличены опасения касательно хрупкости слюдяной поверхности датчика: от нежелательного контактного воздействия датчик дозиметра надежно защищен пластиковой решеткой. Сам датчик внутри корпуса прибора надежно закреплен и не разлетается «вдребезги» при падении на пол.

Если Вы опасаетесь, что на поверхность слюды датчика может попасть пыль (например, когда Вы работаете с прибором «в суровых полевых условиях» без крышки), то просто предварительно оберните прибор в один слой тонкой пищевой пленкой - и эффективная защита от пыли обеспечена. Чувствительность к радиации при этом принципиально не уменьшается.

8. На сколько реально хватает заряда аккумуляторов РадиаСкан?

Реальное время непрерывной работы дозиметра РадиаСкан на заводских настройках (которые стоят по умолчанию) при полном заряде штатных аккумуляторов (находятся в комплекте прибора) при обычном радиационном фоне - 59 часов.
При тех же заводских настройках только на контрольном источнике мощностью дозы 300 мкР/час = 44 часа непрерывной работы. Эта информация уточнена производителем в результате многодневного тестирования нескольких приборов в декабре 2019.

Вообще встроенная в РадиаСкан функция удобной зарядки аккумуляторов через usb-кабель снимает все проблемы, связанные с запасом электроэнергии для этого дозиметра.

9. Почему длительность работы дозиметра РадиаСкан на одном комплекте батарей меньше, чем у некоторых аналогов?

Это частый вопрос от пользователей. И сперва кажется, что это недостаток прибора. Однако, это сделано намеренно!

Давайте разбираться. Итак, техническую базу модели Радиаскан изначально готовили под прибор лабораторной точности и для официальной регистрации показаний, т.е. делали профессиональный дозиметр с очень высокой точностью результатов измерений. Для достижения максимальной точности и стабилизации напряжения высоковольтный источник счетчика Бета-1-1 постоянно контролируется микропроцессором. Фактически микропроцессор находится в цепи обратной связи контура регулировки напряжения. Достоинством такой схемы является достижение высокой точности и стабильности напряжения 400В - независимо от состояния батареек, температуры и влажности среды. Это крайне важно для того, чтобы показания дозиметра не зависели от погоды, заряда и типа батареек.

Это уникальная особенность прибора! И вот для обеспечения столь высокой точности результатов измерений, которые бы не зависели от внутренних и внешних условий, - требуется электроэнергия.

Кроме того, в приборе реализован очень удобный цветной контрастный OLED-дисплей, на работу которого также требуется электроэнергия. Удобство работы с таким дисплеем реализовано в виде визуализации многообразия информации, одновременно выводимой на дисплей: текстовой, графической, в различных цветовых решениях. Удобно наблюдать сразу большое количество информации и при этом не запутываться в обилии сведений (в монохромных же дисплеях приходится вынужденно по-шагово переключать отображаемую на дисплее информацию).

Вообще встроенная в РадиаСкан функция удобной зарядки аккумуляторов через usb-кабель даже от ноутбука снимает все проблемы, связанные с запасом электроэнергии для этого дозиметра.
Напомним, в дозиметре РадиаСкан установлены два NiMH аккумулятора типа ААА (которые в любой момент при необходимости можно заменить на обычные щелочные «мизинчиковые» батарейки). РадиаСкан полностью заряжает аккумуляторы примерно за 3 часа от USB-кабеля, подключенного к сети 220В, точно также, как Ваш мобильный телефон. Это очень просто и удобно!

Главное: с дозиметром РадиаСкан Вы всегда получаете точные результаты, на которые ничто не влияет!

10. Как правильно заряжать РадиаСкан и обслуживать аккумуляторы?

Дозиметр комплектуется 2-мя обычными никель-металлгидридными аккумуляторами типа ААА. Для устранения «эффекта памяти», имеющегося во всех NiMH элементах питания, следует в самом начале пользования прибором непрерывно зарядить дозиметр в течение 3,5-4,0 часов от сети 220В, затем пользоваться прибором в обычном режиме до полного разряда «в ноль». Затем вновь зарядить от сети 220В непрерывно в течение 3,5-4,0 часов. И так 3-4 цикла подряд.
Благодаря такому подходу емкость аккумуляторов становится максимальной. В последующем дозиметр можно будет подзаряжать также и от ПК или внешних аккумуляторов типа powerbank, уже не дожидаясь полной разрядки.

Обращаем внимание: в соответствии с инструкцией по эксплуатации заряжать вставленные в дозиметр аккумуляторы следует в выключенном состоянии прибора. Если включенный дозиметр РадиаСкан подключить с помощью usb-кабеля к источнику питания, то процесс заряда аккумуляторов, вставленных в дозиметр, не начнется. Для того, чтобы зарядить аккумуляторы, дозиметр РадиаСкан следует подключать к внешнему источнику питания обязательно в выключенном состоянии.

11. Почему в дозиметре использованы именно NiMH аккумуляторы? Почему бы не поставить литий-ионные?

В руководстве по эксплуатации заявлен режим работы прибора в диапазоне температур от минус 20 градусов. При таких температурах Li-Ion аккумуляторы не способны адекватно работать. Использование NiMH аккумуляторов является неким компромиссом между длительностью непрерывной работы от одного комплекта аккумуляторов и возможностью работы дозиметра при отрицательных температурах. Специально для любителей-профессионалов: инженеры настоятельно не рекомендуют менять электропитание дозиметра с NiMH-аккумуляторов на литий-ионные, т.к. электронная начинка настроена на работу именно от NiMH аккумуляторов.

12. Можно ли поставить вместо установленных аккумуляторов – обычные щелочные батарейки?

Да, конечно. Действительно предусмотрена замена штатных аккумуляторов на щелочные батареи типа ААА. Для корректного отображения остаточного заряда обычных батареек необходимо в настройках прибора переключиться на нужный вид электропитания (Настройки – Другие – Элементы питания – Аккумуляторы – выбрать вариант «НЕТ»).

Возможностью замены на обычные батарейки удобно пользоваться при длительном пребывании в условиях отсутствия сети электропитания 220В и когда невозможно зарядить дозиметр через usb-кабель даже от внешнего аккумулятора типа powerbank, который многие берут для своих сотовых телефонов.

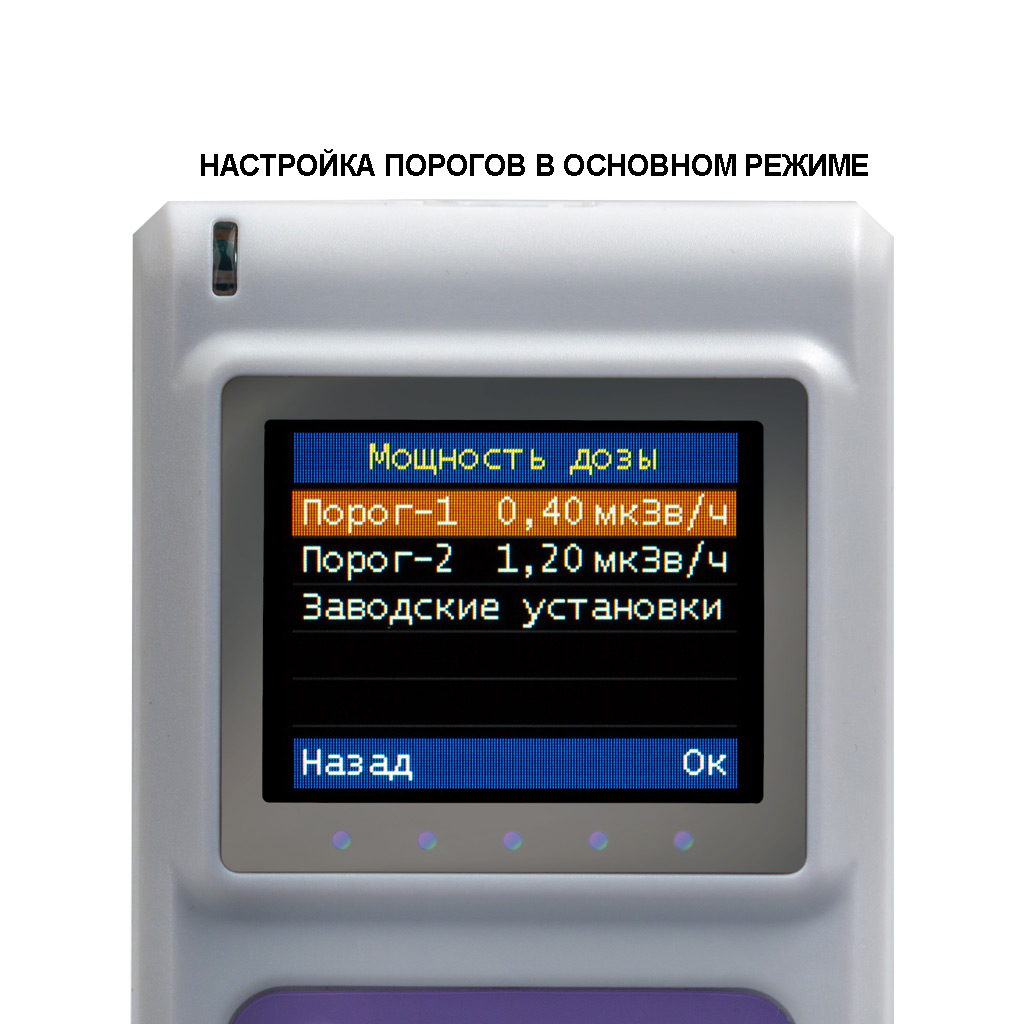

13. Какие пороги лучше выставить для каждого режима измерений?

Предустановленные заводские настройки по пороговым значениям в дозиметре РадиаСкан являются оптимальными: 0,4 мкЗв/ч и 1,2 мкЗв/ч (40 мкР/ч и 120 мкР/ч). Эти настройки выставлены для основного режима и для режима «обнаружение» (проверка продуктов питания) в условиях стандартного уровня окружающего радиационного фона 10 - 20 мкР/ч.

Если же Вы хотите контролировать радиационный фон с учетом индивидуальных особенностей места Вашего постоянного или длительного пребывания (когда общий радиационный фон действительно отличается от указанного выше), то можете осуществить следующую настройку. В основном режиме сделайте несколько измерений текущего радиационного фона с погрешностью 20% (желательно сделать более 5 замеров). Отбросьте самое большое и самое маленькое значения из полученных результатов, а для оставшихся найдите их среднее арифметическое. Это среднее значение умножьте на 1.7 и то, что получится, - используйте в качестве первого порога по гамма-излучению в основном режиме. Второй порог: оставьте значение по умолчанию (1,2 мкЗв/ч).

Если Вы, к примеру, летите в самолете, то на высотах выше 5 км уже наблюдается повышенный радиационный фон. На высоте 10-12 км Вы будете наблюдать уровень радиации около 2,0-3,0 мкЗв/ч. Это нормально. От этой радиации никак не укрыться, поэтому звук в приборе лучше вообще выключить, чтобы не тревожить и не пугать окружающих людей. Либо по желанию (например, в качестве изучения возможностей прибора) можете выставить более высокие пороги.

Режим «Обнаружение» (предназначенный для проверки продуктов питания и других объектов с предположительно низкой околофоновой мощностью радиоактивного излучения) использует те же пороги, что и в основном режиме. Но у режима «обнаружение» есть свой дополнительный критерий, по которому сравниваются результаты двух последовательных измерений: значение фона (первое измерение) и уровень излучения от объекта (второе измерение). Если значение второго измерения выше значения первого (с учетом случайной погрешности обоих измерений), то выдается специальный сигнал тревоги, независящий от предустановленных в настройках порогов. Таким образом для режима «Обнаружение», по большому счету, какие-то собственные пороги выставлять не имеет смысла.

Режим «Поиск» вообще не имеет пороговых значений и их невозможно установить. Это обусловлено тем, что в этом режиме дозиметр выводит на дисплей мгновенные значения параметров радиации, либо как максимум их усреднение за последние 4 секунды (это заводские настройки по умолчанию). А мгновенные значения параметров радиации (например, мощности излучения) легко могут выходить за пределы пороговых значений. Это нормальное явление. К тому же работа с дозиметром в режиме "Поиск" предполагает постоянный и непосредственный визуальный контроль за информацией на дисплее (или, как минимум, аудио-контроль частоты щелчков, дублирующих регистрируемые радиоактивные распады).

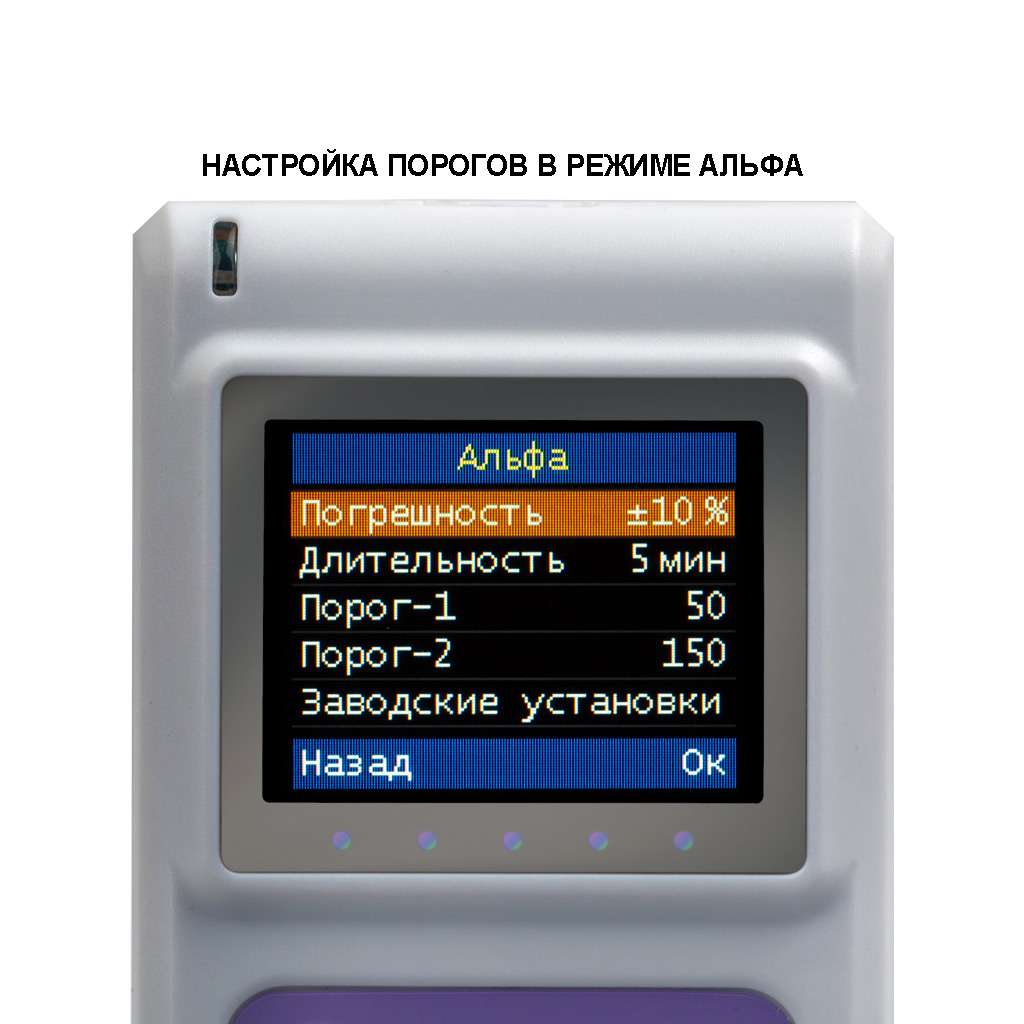

Режимы измерения плотности потоков альфа и бета-частиц: эти режимы могут быть полезны пользователям, профессионально работающим с бета- и альфа- источниками. Для работы с этими режимами необходимо обладать некоторым багажом специальных знаний. Поэтому если Вы не являетесь специалистом по этим вопросам, то на сайте нашего интернет-магазина Вы не найдете более детальную информацию о пороговых значениях плотности потоков радиоактивных излучений.

14. В чем отличие режима «Поиск» от основного режима РадиаСкан?

Разница этих двух режимов – в совершенно разных решаемых задачах, в разных алгоритмах обработки данных, а также в разных способах работы с дозиметром при замерах. Эти режимы предназначены для разных ситуаций.

Так, основной режим дозиметра РадиаСкан (как и любой бытовой дозиметр любого производителя) применяют для измерения мощности излучения от конкретного объекта и для измерения окружающего радиационного фона. В этом основном режиме РадиаСкан определяет конкретный уровень мощности излучения (причем измерять он может как отдельно гамма-излучение, так и общее суммарное излучение любых видов радиации альфа, бета, гамма). Результатом измерения в этом режиме является значение, усредненное за прошедшее время замера. И чем дольше будет идти измерение, тем меньшая будет погрешность, и тем точнее окажется результат, отображаемый в данный момент на экране.

Дозиметром РадиаСкан в основном режиме (помимо измерения окружающего радиационного фона) проверяют уровень радиации от конкретных выбранных объектов, например: керамической тарелки, наручных часов, горстки высушенных брянских грибов, конкретного участка стены/пола небольшой площади, перстня с драгоценным камнем, небольшой горстки песка, кирпича, отдельной керамической плитки и т.п. Важной особенностью работы с дозиметром в основном режиме является то, что во время измерения настоятельно не рекомендуется перемещать дозиметр в пространстве относительно любого измеряемого объекта (из перечисленных в примере). Это связано с тем, что газоразрядному датчику Гейгера требуется время для набора статистики измерений исследуемого образца. Кстати, описанные выше особенности основного режима РадиаСкан относятся и к любому другому дозиметру, построенному на базе газоразрядного датчика Гейгера любого типа.

Реализованный в дозиметре РадиаСкан режим "Поиск" имеет совершенно другое назначение, а именно: для быстрой проверки исследуемого пространства (местности, объекта) на предмет присутствия в нем точечного источника радиации.
Что конкретно позволяет РадиаСкан в режиме «Поиск»:
1) максимально быстро выявить в исследуемом пространстве (в помещении, вблизи рассыпанных изделий/вещества, вдоль какой-то поверхности и т.п.) факт присутствия радиации, мощность которой превышает окружающий радиационный фон, и затем
2) определить конкретное место нахождения источника этой радиации.

Причем режим «Поиск» вовсе не предназначен для определения конкретной величины мощности радиации от обнаруженного источника. Так, режим "Поиск" в дозиметре РадиаСкан удобно использовать в ситуациях, когда у Вас нет понимания «а есть ли тут вообще радиоактивные объекты», когда Вы не знаете ни конкретного места расположения искомого источника радиации, ни мощности излучения от него, – вот тогда включаете в дозиметре РадиаСкан режим Поиск, снимаете крышку с тыльной стороны прибора и начинаете медленно перемещать прибор в исследуемом пространстве. Поиск подразумевает в данном случае (в отличие от работы в основном режиме) именно перемещение дозиметра - плавное и небыстрое - в непосредственной близости от исследуемой поверхности (или горстки предметов) с одновременным контролем на экране прибора (или по звуковому сопровождению) за уровнем мощности регистрируемой радиации. В режиме «Поиск» на дисплее наблюдаются быстро сменяющие друг друга значения мощности от нуля до конкретных величин, регистрируемых дозиметром РадиаСкан в конкретные моменты времени в конкретной точке пространства.

Именно в режиме Поиск дозиметром РадиаСкан удобно проверять поверхности большой площади - почву на местности, поверхности стен и полов (например, с выложенной керамической плиткой), разные строительные материалы, металлолом, различные вещества (например, россыпь удобрений, песка и проч.), горсть небольших предметов (например, кучно лежащих на поверхности) – на предмет возможного наличия в них точечных источников радиации. Причем крышку снимать крайне желательно, чтобы не упустить источники, излучающие не только гамма-частицы, но и альфа- и бета-потоки. При этом сам дозиметр следует держать таким образом, чтобы тыльная его сторона (с открытым датчиком) была обращена в сторону исследуемого пространства.

Именно такой алгоритм работы режима «Поиск» позволяет дозиметру очень быстро реагировать даже на малейшие изменения уровня радиации в процессе его перемещения от одного исследуемого предмета к другому или при проверке какой-либо поверхности (почвы, россыпи изделий / веществ, длинномерных объектов, участков стен/пола и т.д.).

Кроме того, становится понятным, почему погрешность на экране в режиме «Поиск» имеет, как правило, постоянно большое значение - 99%. Ведь за 4 секунды РадиаСкан просто не успевает набирать статистику! Но нам это в режиме Поиск вовсе и не нужно. При необходимости, в настройках прибора можно самостоятельно увеличить этот интервал до любого значения. Экспериментируйте!

Кстати, в основном режиме дозиметра РадиаСкан реакция на небольшие кратковременные "скачки" радиации исключена намеренно: ведь на дисплее требуется показать именно усредненное значение мощности излучения за прошедшее время замера, а вовсе не ежесекундно регистрируемые дозиметром в виде быстро меняющихся цифр от нуля до конкретных величин.

Благодаря особому алгоритму режима "Поиск" дозиметр РадиаСкан сильно отличается по своим поисковым возможностям от всех известных нам на сегодняшний день моделей дозиметров, построенных на аналогичных газоразрядных датчиках Гейгера (СБМ-20, Бета-1 и т.д.). Бытовые дозиметры других производителей не имеют режима, подобного режиму Поиск в модели РадиаСкан.

15. В чем отличие режима «Обнаружение» от основного режима дозиметра РадиаСкан?

Реализованный в дозиметре РадиаСкан режим "Обнаружение" предназначен для тщательной проверки продуктов питания и других маломощных источников радиации, излучающих любые виды радиации α-, β-, Ϫ-.

Итак, рассматриваемые режимы схожи по алгоритму подсчета усредненного результата за прошедшее время измерения. Однако эти режимы применяются для работы с разными объектами, которые отличаются друг от друга по мощности излучаемой ими радиации. Как следствие, в этих режимах применяются разные способы работы с дозиметром.

Напомним, в подавляющем большинстве случаев дозиметр РадиаСкан используют именно в основном режиме. Все эти случаи сводятся к трем основным:
1) нужно просто измерить окружающий радиационный фон (на местности, в помещении);
2) нужно быстро проверить объект, у которого заранее неизвестен уровень мощности излучаемой им радиации;
3) нужно проверить объект, уровень мощности излучаемой радиации которого заведомо предполагается более высоким относительно стандартного фона (например, от 40-50 мкР/ч и много выше).

В отличие от вышеописанного, режим «обнаружение» предназначен для решения более узкой задачи: для проверки объектов, уровень собственного излучения которых заведомо предполагается очень низким, - сопоставимым с уровнем окружающего фона. И наиболее часто встречающиеся в нашей жизни такие объекты - с опасным собственным радиоактивным излучением малой неприметной мощности – это продукты питания, содержащие внутри себя очень вредные для живых организмов радионуклиды. Кроме того, в режиме «Обнаружение» можно окончательно допроверить любые объекты (участки подозрительных поверхностей, вещества, предметы и проч.), первоначальная проверка которых в основном режиме «по-быстрому» (например, по пункту 2 приведенного чуть выше списка) не дала ожидаемых результатов.

Рассматриваемые 2 режима различаются методиками измерений. Если в основном режиме просто делается один замер и оценивается полученный результат, то в режиме «обнаружение» обязательно производится два последовательных измерения: сначала измеряется окружающий фон, затем исследуемый объект в этом фоне и в итоге оценивается разница между результатами. Также режимы различаются условиями проведения измерений. Так, при проверке продуктов питания в режиме «обнаружение» заведомо важен более высокий уровень точности результатов (ведь разница с фоном может составить мизерные 1,0-3,0 мкР/ч! причем желаемое значение погрешности можно самостоятельно задать в настройках прибора). Платой за столь высокую точность является длительность замеров: измерение длится 10-30 мин в зависимости от выставленного процента погрешности. Кроме того, при работе в режиме «обнаружение» требуется соблюдать более жесткие требования к расстоянию между датчиком и исследуемым образцом, к их взаимному расположению и взаимной неподвижности. Но итоговые результаты подобных проверок оправдывают затраченные время и усилия.

Принципиальная особенность режима «обнаружение» в том, что реализованный в нем уникальный интерпретатор предоставляет пользователю понятную оценку результата проверки продукта питания – в виде простого текстового ответа. Исключается необходимость ломать голову над тем, как же правильно понять итоги измерений. Для человека, не являющегося специалистом в области радиации, - это просто находка! Да и работать в специальном режиме «обнаружение» значительно комфортнее и проще: выставляешь заранее желаемый уровень точности, запускаешь процесс измерений и – дозиметр самостоятельно остановится, когда нужно, и сообщит о следующих действиях звуковым сигналом и текстовой подсказкой.

Экспериментируйте! Проверяйте продукты из своего холодильника: орехи, ягоды, мясо, грибы, молоко, сыр, творог!

16. Подходит ли последняя версия прошивки для старых моделей РадиаСкан, например, для модификации 501?

Да, подходит.
Последняя версия ПО RadiaScan подходит для любой модели РадиаСкан 701А, 701, 501, 501А, 801. Обновив прошивку Вашего прибора на текущую актуальную версию, Вы тем самым улучшите его программно-технические возможности. Бесплатно. Без чьей-либо помощи. В любой момент времени.

Для обновления прошивки дозиметра РадиаСкан его необходимо подключить к компьютеру, на котором предварительно установлена последняя версия ПО RadiaScan.

17. Куда обращаться, если с моим дозиметром РадиаСкан что-то не так (не работает, есть претензия/вопрос)?

В таких ситуациях обращайтесь непосредственно в наш интернет-магазин MyDozimetr.ru, т.к. мы являемся официальным дилером дозиметров РадиаСкан. Именно наша организация официально уполномочена принимать заявки на диагностику и ремонт дозиметров РадиаСкан.

8(800) 333-09-18 и info@mydozimetr.ru.

18. Калибруется ли модель РадиаСкан-701А? Используются ли при калибровке реальные изотопы? Учитывается ли собственный радиационный фон?

Да, модель РадиаСкан-701А проходит процесс калибровки – в условиях производства.
Для проверки и калибровки используются реальные изотопы.
Собственный радиационный фон также учитывается.

19. Почему на некоторых интернет-площадках можно встретить принципиально другой прибор (а именно пульсоксиметр китайского производства) в пластиковом корпусе, внешне очень сильно похожем на корпус дозиметра РадиаСкан? Получается, РадиаСкан – вовсе не российская разработка что ли?

Дозиметр РадиаСкан действительно использует базовые элементы дизайна неонатального пульсоксиметра CONTEC CMS60D. Речь идет об универсальном корпусе от весьма серьезного медицинского устройства, который по своему форм-фактору очень органично подошел для компоновки электронной начинки дозиметра РадиаСкан в ходе его конструирования.

CONTEC - это крупнейший производитель медицинской техники и лабораторных устройств в Китае. Корпус CONTEC выполнен из прочного пластика. Дозиметр РадиаСкан производится в этом корпусе с 2013 года и за весь период производства не имел рекламаций.

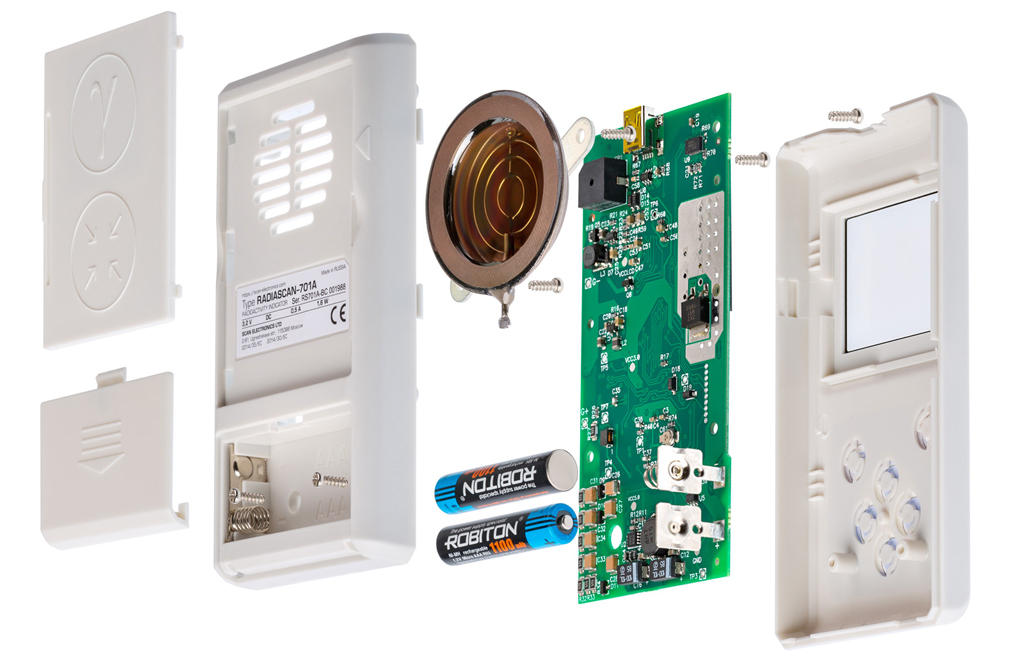

На самом деле этот корпус пришлось существенно переделать под компоновку комплектующих дозиметра РадиаСкан. Так, был полностью переделан батарейный отсек под элементы питания ААА; переделан отсек под счетчик Гейгера БЕТА-1-1; разработана задняя съемная крышка-фильтр (над датчиком); изменен крепеж печатной платы. Иными словами, существенному конструктивному изменению подверглись внутренние элементы корпуса и его задняя (тыльная) сторона. По факту российские инженеры, создавая РадиаСкан, разработали новую 3D-модель пластикового корпуса, хотя внешне на лицевой его панели этих изменений и не видно. Понятно, что внутренняя начинка электроники дозиметра РадиаСкан уникальна и не имеет вообще ничего общего с пульсоксиметром CONTEC CMS60D.

У некоторых покупателей визуальное сходство корпусов двух приборов вызывает сомнение в качестве дозиметра РадиаСкан, а некоторые даже высказывают необоснованные заявления о том, что РадиаСкан является китайским прибором. Совершенно бессмысленно проводить любые параллели в оценке качества дозиметра РадиаСкан и пульсоксиметра CONTEC, потому что у этих двух совершенно разных приборов общим (а по факту лишь визуально схожим) является только пластиковый корпус и ничего больше.

20. Как я могу проверить свой РадиаСкан на точность?

Ответ разделим на 2 блока: для владельцев модели РадиаСкан-701А и модели РадиаСкан-801.

Для владельцев модели РадиаСкан-801:
Обладатели этой модели могут проверить дозиметр на точность (относительно заявленной в паспорте погрешности) – в ближайшем центре стандартизации и метрологии (ЦСМ). При этом нужно будет предварительно сообщить сотруднику ЦСМ наименование типа средств измерений «дозиметры-радиометры РадиаСкан-801». Процедура гос.поверки является платной услугой. При этом повторная метрологическая поверка приобретенной Вами ранее модели РадиаСкан-801 (например, по прошествии 2-хлетнего межповерочного интервала) для физлиц не является обязательной процедурой.

Для владельцев модели РадиаСкан-701А:
В ЦСМ проверить дозиметр РадиаСкан-701А на точность не удастся, т.к. эта модель, в отличие от РадиаСкан-801, не числится в гос.реестре средств измерений и для нее не существует методики поверки.

Да, между обеими моделями нет программно-технической разницы, но формально это 2 совершенно разных прибора (названия ведь разные). При этом обращаться в ЦСМ с моделью РадиаСкан-701А не имеет смысла.

Вообще любые бытовые измерительные приборы (к коим относится и РадиаСкан-701А, и все другие бытовые дозиметры других производителей) не подлежат проверке на точность. Как минимум из-за отсутствия методики проверки и отсутствия исходных сведений о погрешности таких приборов.
Кстати, при правильной бережной эксплуатации точность измерения дозиметра РадиаСкан с течением времени не меняется, поэтому с этой точки зрения проверка РадиаСкан-701А на точность - не обязательная процедура.

Самый простой и доступный вариант для самостоятельной проверки дозиметра РадиаСкан на точность, который наш магазин может Вам предложить, – приобрести тестовый источник радиации. В качестве такого источника мы предлагаем небольшой тритиевый брелок-маркер с радиацией внутри. Абсолютно безопасный. Причем проверить свой РадиаСкан Вы сможете в любой момент времени. Просто замеряете уровень радиации от брелока и сравниваете с нашими результатами. Подробную информацию об уровне радиации от брелока смотрите на странице его описания. Там же приведены подробные сведения о безопасности, причинах свечения маркера, виде излучаемой радиации и т.д.

Что делать, если Вы подозреваете, например, загрязнение датчика дозиметра РадиаСкан радиоактивной пылью? Например, после "боевого" применения дозиметра, когда сам датчик "получает в подарок" нежелательный дополнительный фон. Или же имеют место какие-либо иные внешние причины, которые могут повлиять на точность… Важно понимать, что это не гарантийный случай. Проверка дозиметра РадиаСкан-701А на точность силами предприятия-изготовителя (не говоря уже про его последующую очистку и возможную калибровку) предполагает несколько длительных во времени процедур, использование специализированного оборудования и трудозатраты специалистов. Запросы на проверку точности Вашего дозиметра РадиаСкан-701А производитель рассматривает в индивидуальном порядке - для этого пишите нам на info@mydozimetr.ru.

Чтобы избежать загрязнения датчика: мы рекомендуем перед активным использованием дозиметра "в полях" предварительно обернуть прибор со снятой крышкой тонкой пищевой пленкой в один слой. Таким образом Вы обеспечите эффективную защиту датчика от механической пыли (песка и проч.). Чувствительность датчика к радиации при этом принципиально не уменьшается.

Желаем Вам успехов при работе с дозиметром РадиаСкан!

Если у Вас появились вопросы, ответы на которые здесь отсутствуют, - будем признательны, если Вы напишите нам Ваш запрос либо в разделе «Отзывы» (соответствующая вкладка на этой же странице), либо непосредственно на info@mydozimetr.ru. Мы уточним запрашиваемую информацию у производителя и дадим Вам подробный ответ. Возможно, благодаря именно Вашему вопросу текущая страница пополнится полезной для всех информацией!
