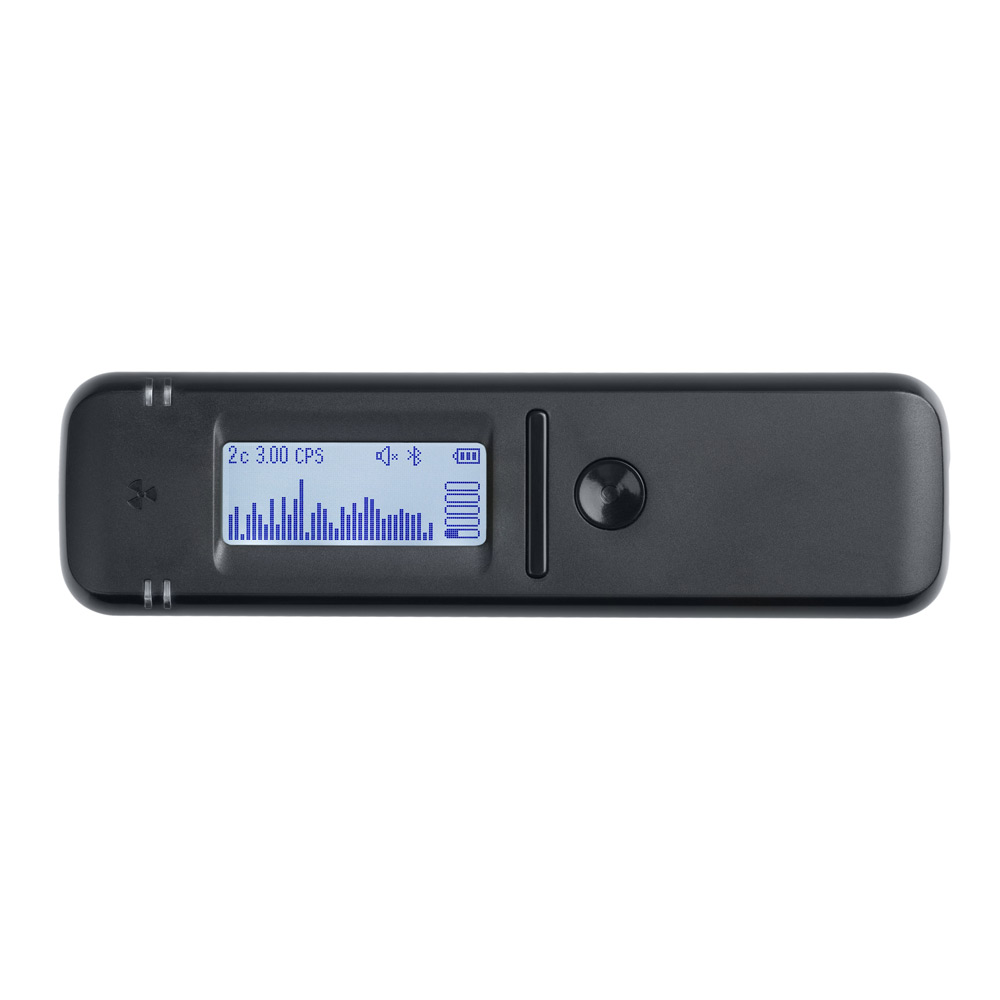

Дозиметр RadiaCode-101 с функцией спектрометрии

Сцинтилляционный дозиметр RadiaCode-101 - это образец принципиально нового поколения дозиметров, отличающихся сверхвысокой скоростью измерений и возможностью идентификации радионуклидов (определения названия вещества источника радиации) с помощью технологии гамма-спектрометрии.

Так, скорость реакции сцинтилляционного датчика примерно в десятки раз выше аналогичного параметра у обычных бытовых дозиметров (на базе газоразрядного датчика СБМ-20). А технология гамма-спектрометрии в обычных дозиметрах попросту недоступна. Кроме того, физические особенности сцинтиллятора предоставляют еще несколько уникальных преимуществ в функционале RadiaCode-101 помимо указанных.

Ключевые особенности RadiaCode-101

• сверхбыстрый поисковик-сигнализатор, мгновенно реагирующий на любое изменение радиационной обстановки;
• идентификация радионуклидов с помощью функции гамма-спектрометрии (определение названия вещества источника радиации);
• встроенный справочник изотопов;
• составление карты радиоактивного загрязнения местности (на google-карте подключенного к дозиметру смартфона для gps-точек маршрута указывается мощность радиационного фона);
• измерение активности образца (проверка продуктов питания на радиацию и сравнение результатов с нормативами ПДК);
• поисково-аналитическая функция "спектрограмма" (визуальная оценка изменения во времени спектрального состава регистрируемого излучения);
• режим поиск (графическое отображение скорости счета, CPM или CPS);
• длительная автономная работа Li-pol аккумулятора – до 500 часов;
• это единственный на рынке бытовой дозиметр с повышенной брызго- и пылезащитой корпуса (класс защиты IP64);
• имеет индикацию текущей погрешности результата (для понимания уровня его точности);
• автоподсветка дисплея в темноте;
• автоповорот изображения экрана при переворачивании прибора;
• беспроводная Bluetooth-связь со смартфоном;
• специальное приложение RadiaCode, которое превратит Ваш смартфон в многофункциональный монитор радиационной обстановки;
• USB-подключение к ПК для полноценной работы с дозиметром;
• самостоятельное обновление прошивки прибора (посредством bluetooth или кабельного соединения);
• огромный объем встроенной памяти (32 Мб или до 1000 часов наблюдений).
• расчет мощности дозы осуществляется с учетом энергетического спектра детектируемого гамма-излучения.

Назначение

RadiaCode-101 – это носимый дозиметр, который Вы можете включить, положить в рюкзак и ходить с ним повсюду до 20 дней без подзарядки. Благодаря тому, что этот прибор создан на базе сцинтилляционного датчика со скоростью измерений, примерно в 20 раз превышающей скорость обычных дозиметров, - это позволяет дозиметру RadiaCode-101 мгновенно детектировать источники повышенной радиации (сверхбыстрый поиск) и строить радиоактивный трек на Google-картах в ходе Вашего передвижения по местности. Если прибор обнаружит превышение фона даже в ходе пробежки, то немедленно подаст сигнал тревоги.

Прибор работает как автономно, так и может связаться с Вашим смартфоном через Bluetooth.

Также с помощью дозиметра RadiaCode-101 Вы можете теперь идентифицировать изотопы (определять название вещества источника радиации) при помощи встроенной функции гамма-спектрометрии. Так, потратив совсем немного времени, Вы сможете проверять продукты питания на наличие в них самого популярного изотопа Цезия-137, выпавшего с чернобыльскими осадками на огромных территориях России и европейских стран (а также на предмет присутствия других изотопов). Цезий-137 может встретиться в ягодах, грибах, молочных продуктах, мясе домашнего скота, дичи, в меде и в рыбе.

Прочие возможности RadiaCode-101

• отображение результатов измерения в виде накопленной дозы, мощности дозы, скорости счета;
• мощность дозы и скорость счета дополнительно отображаются в графическом виде;
• тревожная сигнализация при превышении установленных порогов (световая, звуковая и вибросигнал);
• разнообразие используемых единиц измерения: рентген, зиверт, имп/сек, имп/мин;
• возможность передачи полученных данных не только на компьютер и на смартфон, но и хранения во внешнем облачном хранилище;
• дозиметр легко заряжать (также, как смартфон).

Дозиметр RadiaCode-101 оценивает радиационную обстановку по мощности ионизирующего излучения, реагируя на рентген, гамма-излучение и поток бета-частиц. При этом следует понимать, что полноценное детектирование бета-частиц модель RadiaCode-101 не осуществляет, поскольку сцинтилляционный датчик находится внутри корпуса прибора, и доступ к нему со стороны электронов (бета-частиц) с низкой и средней энергией физически невозможен. RadiaCode-101 реагирует только на высокоэнергетическое бета-излучение, проникающее к датчику сквозь пластиковый корпус прибора.

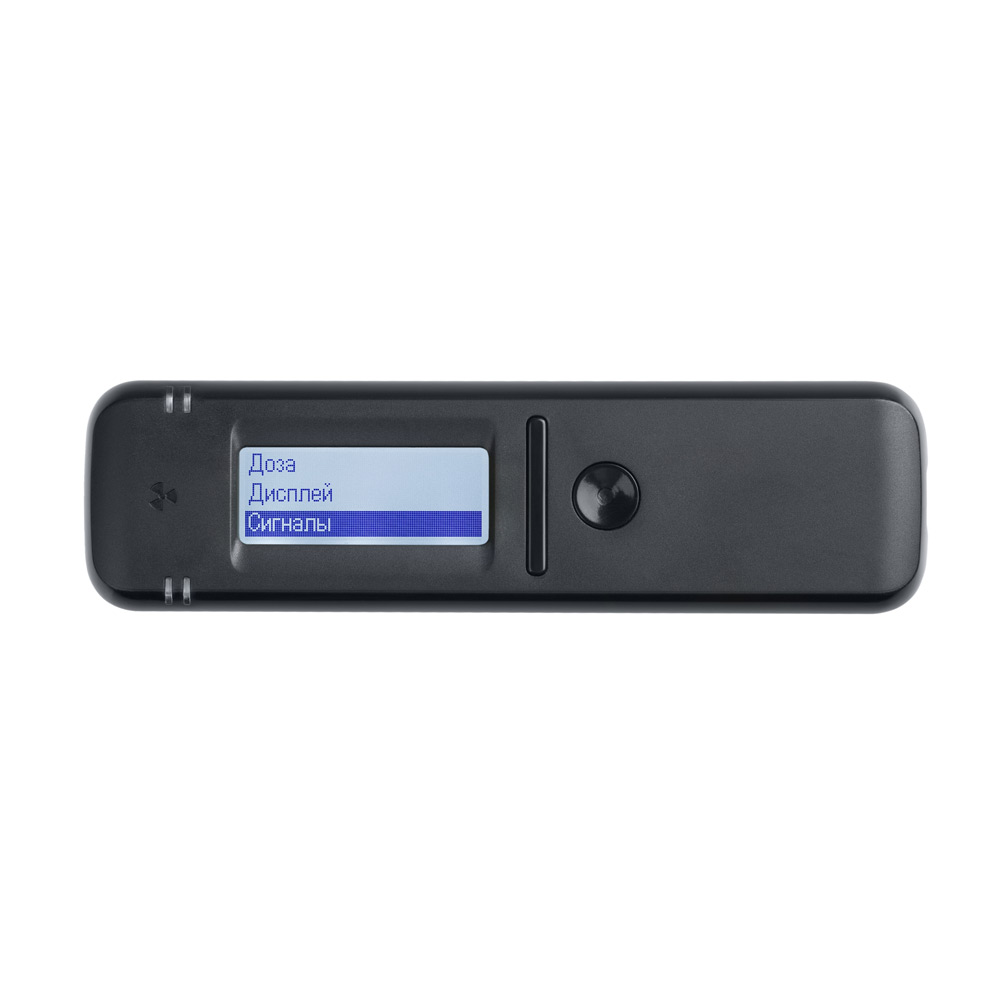

Режимы работы прибора

Дозиметр RadiaCode-101 осуществляет сбор, накопление и анализ данных в непрерывном режиме. Поэтому в любой момент времени на дисплее прибора доступен один из следующих вариантов отображения оценки радиационной обстановки:

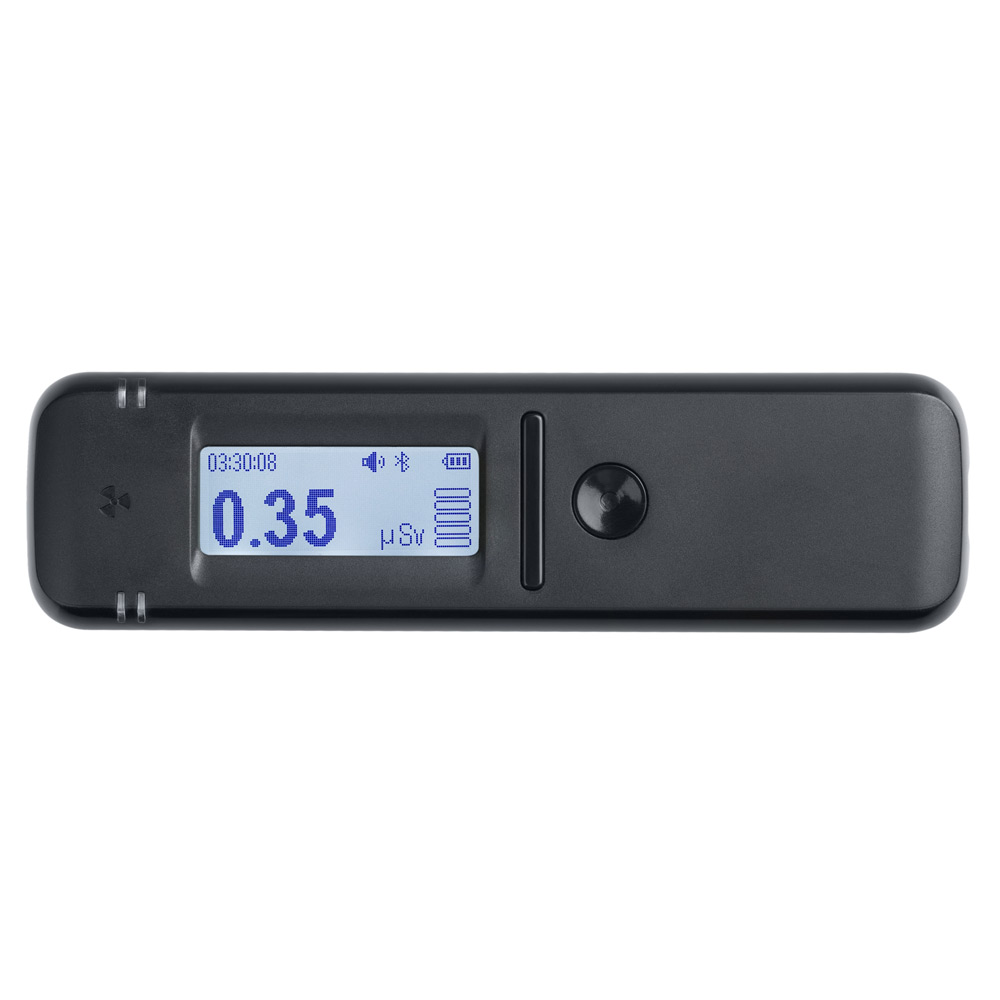

• Монитор: оценка мощности дозы и скорости счета (Зв/ч, Р/ч, CPS, CPM)
• Доза: оценка накопленной дозы (Зв, Р)
• Поиск: отображение скорости счета CPM или CPS в виде графика для поиска точечных источников радиации

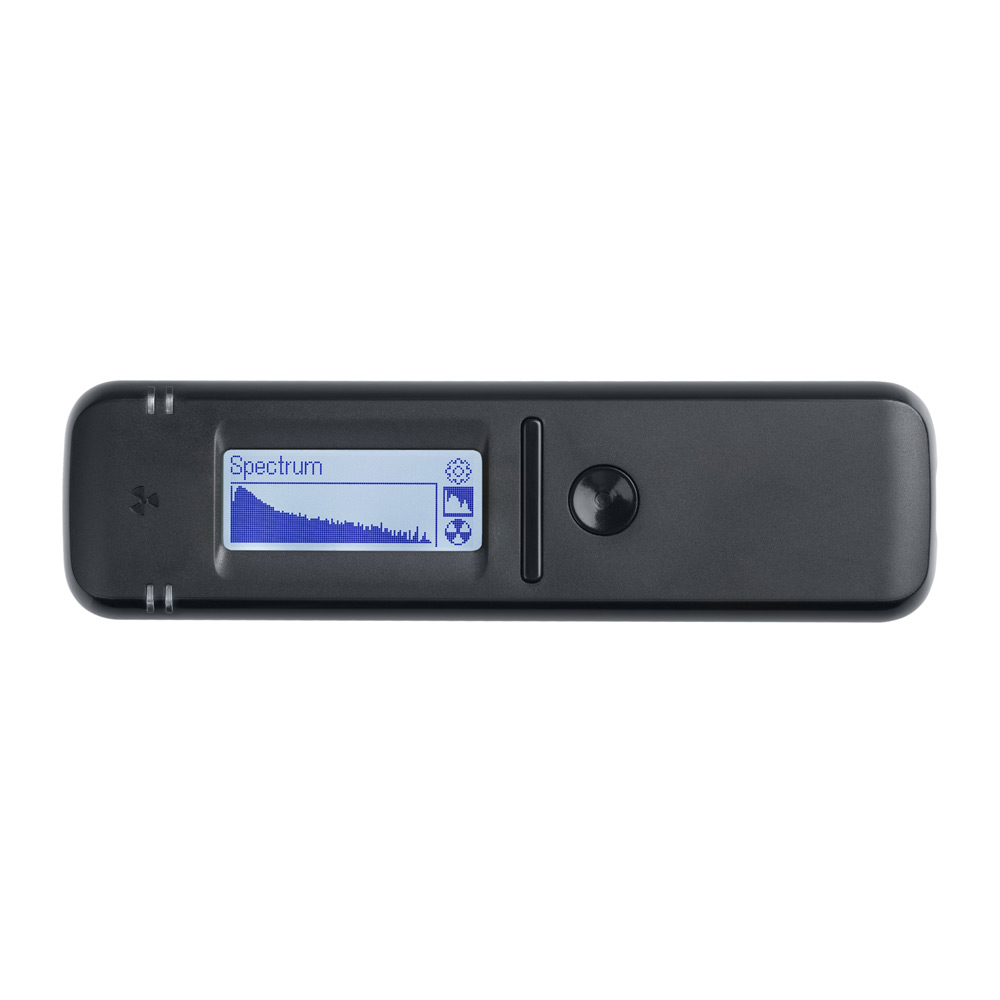

• Спектр: спектр энергий гамма-излучения (линейный или логарифмический масштаб).

При этом смена режима отображения информации не приводит к сбросу измерений всех указанных параметров.

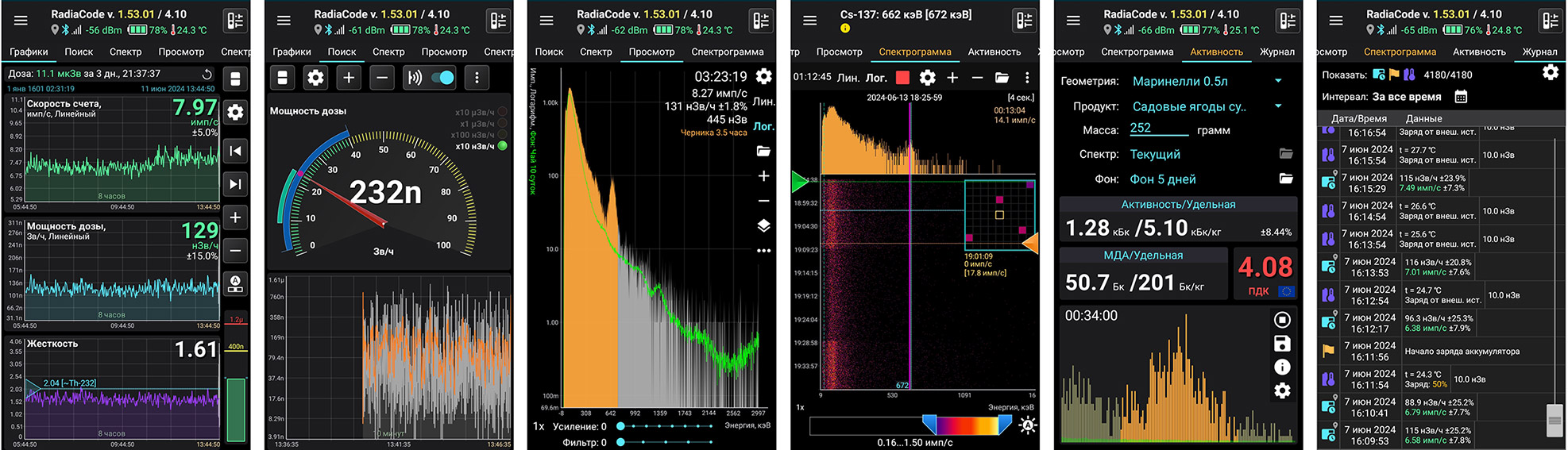

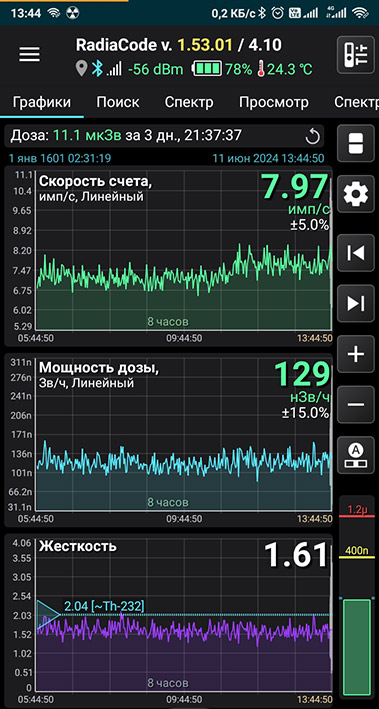

Если же работать с дозиметром RadiaCode-101 через подключенный к нему по bluetooth-каналу смартфон, то на экране Вашего смартфона в приложении RadiaCode доступен один из следующих вариантов отображения оценки радиационной обстановки:

• Монитор: оценка мощности дозы и скорости счета (Зв/ч, Р/ч, CPS, CPM)

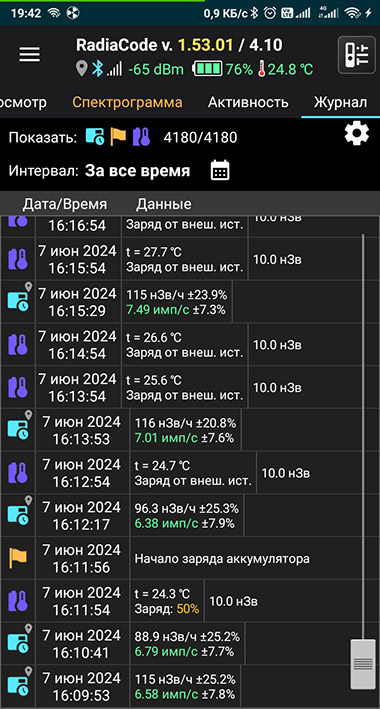

• Журнал: сохраненные записи величин мощности, дозы и других параметров работы дозиметра с привязкой к дате и времени в табличном виде;
• Спектр: формирующийся спектр энергий детектируемого гамма-излучения (линейный или логарифмический масштаб);
• Просмотр: просмотр ранее сохраненного в библиотеку спектра энергий гамма-излучения;
• Спектрограмма: формирующаяся визуализация изменяющегося во времени спектра энергий детектируемого гамма-излучения;
• Активность: инструмент измерения активности радиационного излучения, исходящего от исследуемого вещества;
• Карта: инструмент автоматического создания карты радиоактивного загрязнения местности с привязкой к gps-координатам маршрута движения.

Таким образом, режимы "Спектрограмма", "Активность", "Карта" и "Журнал" доступны только при работе в приложении RadiaCode на смартфоне.
Режим "Спектр" доступен как на самом дисплее прибора (в сильно упрощенном и ограниченном монохромном виде), так и в приложении RadiaCode на смартфоне (полноценная интерактивная версия).

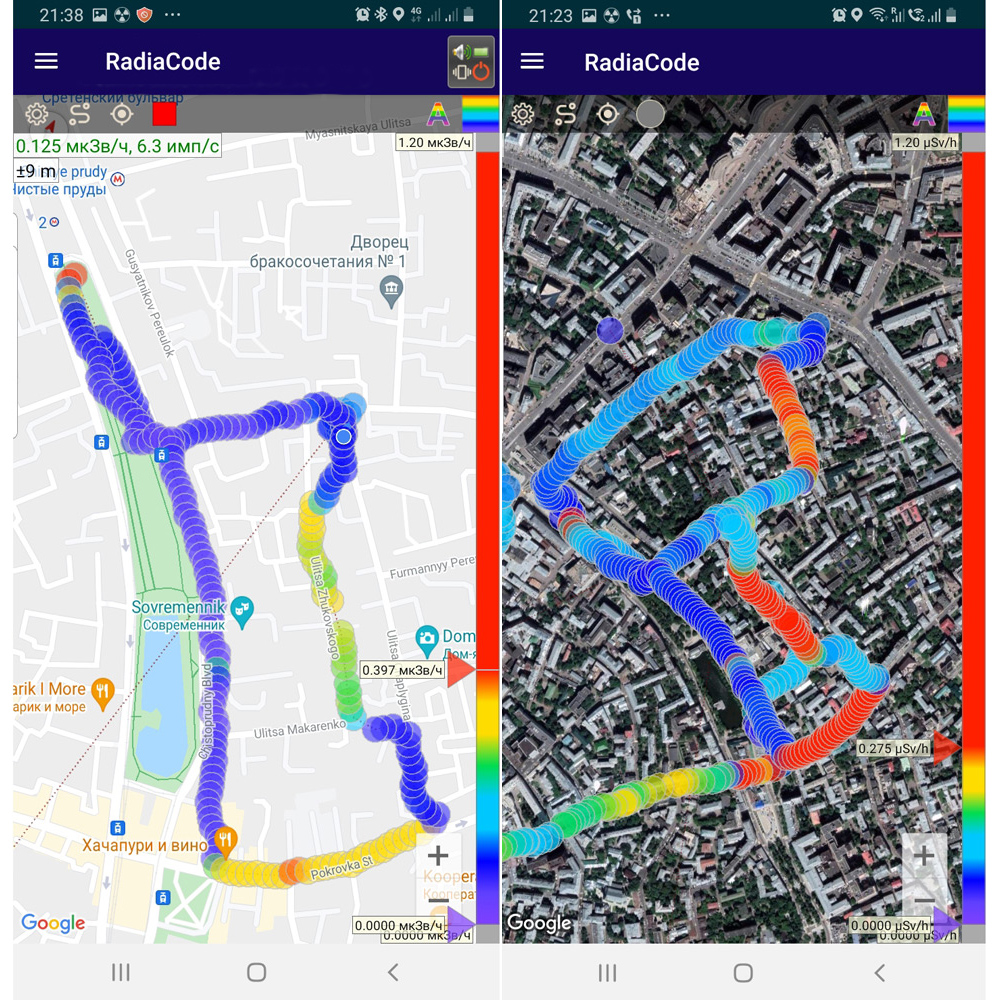

Интеграция с Google-картами

Интересной особенностью дозиметра RadiaCode-101 является возможность отмечать результаты измерений радиации на Google-карте (при работе в паре со смартфоном). Отметки радиационной обстановки прибор делает автоматически с задаваемым в настройках интервалом. В итоге на карте отображается проделанный на местности путь в виде отметок однородного цвета (при одинаковом уровне мощности радиации) и отметок других цветов (при более высоких уровнях мощности радиации). Благодаря своей компактности и беспроводному Bluetooth-соединению дозиметр RadiaCode-101 можно удобно разместить в спортивном чехле на голени (ближе к поверхности земли) или на руке, а визуальный контроль детектируемой радиации (при необходимости) осуществлять с помощью смартфона.

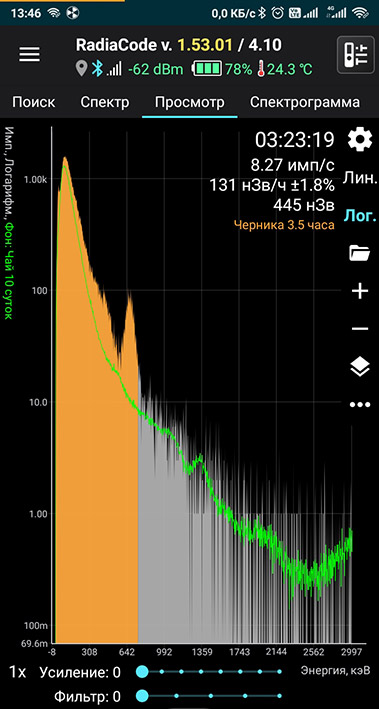

Гамма-спектрометрия в приборе RadiaCode-101

Прибор RadiaCode-101 является не только дозиметром-радиометром, но может выполнять еще и функцию гамма-спектрометра. Многих людей слово "спектрометрия" несколько пугает - наверно, это что-то сложное и непонятное, следовательно "ненужное для меня". На самом деле это весьма полезная функция даже для рядового пользователя. Если коротко, то с помощью этой функции можно производить экспресс-оценку продуктов питания на радиацию. RadiaCode-101 выводит на экран в графическом виде спектр энергий поглощенного гамма-излучения, исходящего от исследуемого источника радиации. Анализируя форму графика этого энергетического спектра, можно определять вещество - изотоп, являющийся источником радиации. Удобнее всего просматривать график спектра, конечно же, на дисплее подключенного через Bluetooth смартфона.

Обычным дозиметром трудно - почти невозможно обнаружить опасное загрязнение в продуктах питания. Например, Вы купили пакет сушеных белых грибов на суп, проверили их даже чувствительным дозиметром и обнаружили превышение мощности излучения над фоном на несколько микрорентген. Но как после этого принять решение – кушать или не кушать эти грибы? Ведь это может быть просто превышение за счет естественного изотопа Калий-40, который безопасен в составе продуктов. А может получится и так, что мощность собственного радиоактивного излучения от исследуемого продукта вовсе будет ниже естественного фона на пару-тройку единиц (например, 14 мкР/ч при фоновых 16 мкР/ч), - в таком случае Вы можете упустить радиоактивный продукт из поля зрения. При наличии же дозиметра RadiaCode-101 Вам потребуется всего несколько минут, чтобы снять спектр прямо в магазине или на рынке. А дома можно еще раз снять спектр более качественно (измерение провести подольше по времени), чтобы окончательно убедиться в наличии или отсутствии Цезия-137 (или другого опасного изотопа). Для успешного снятия спектра энергий гамма-излучения мощность этого излучения может быть и ниже фоновой. С RadiaCode-101 контролировать безопасность продуктов становится проще и надежнее.

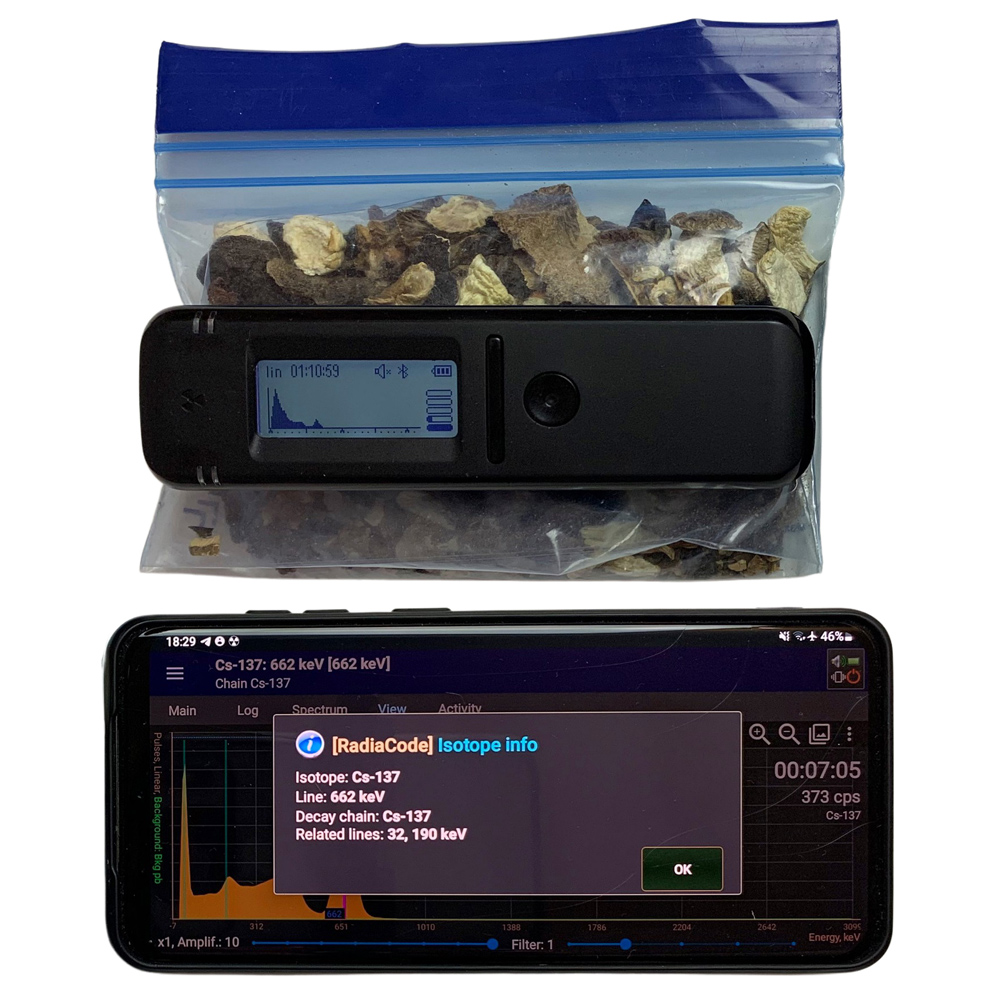

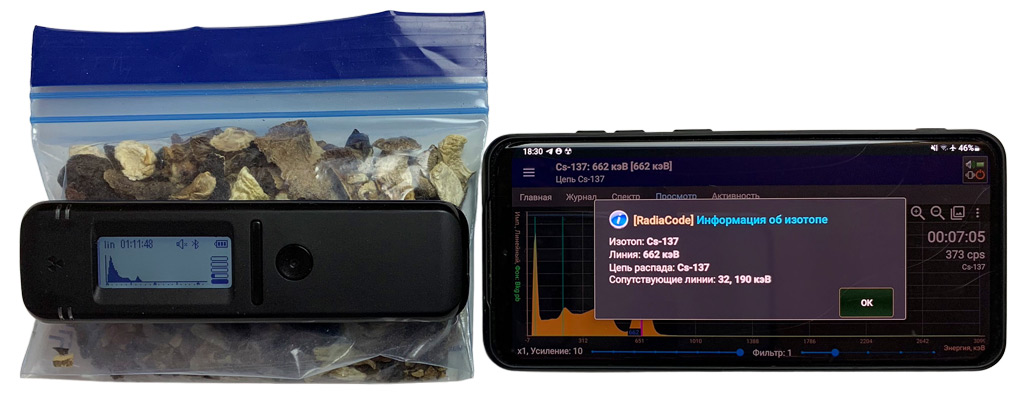

Итак, функция "спектрометр" в приборе RadiaCode-101 позволяет проверять объекты - например, продукты питания - на предмет наличия внутри них радиоактивных веществ.

Применение гамма-спектрометра RadiaCode-101 в повседневном быту основывается на следующем соображении: при радиоактивном распаде веществ (и их возможных дочерних продуктов распада), которые испускают альфа- и/или бета-частицы, все-таки хоть небольшое и вторичное, но гамма-излучение чаще всего тоже происходит. И вот по этим первичным/вторичным гамма-излучениям (а точнее - по энергиям этих излучений на спектре) можно осуществить идентификацию веществ, являющихся источником радиации.

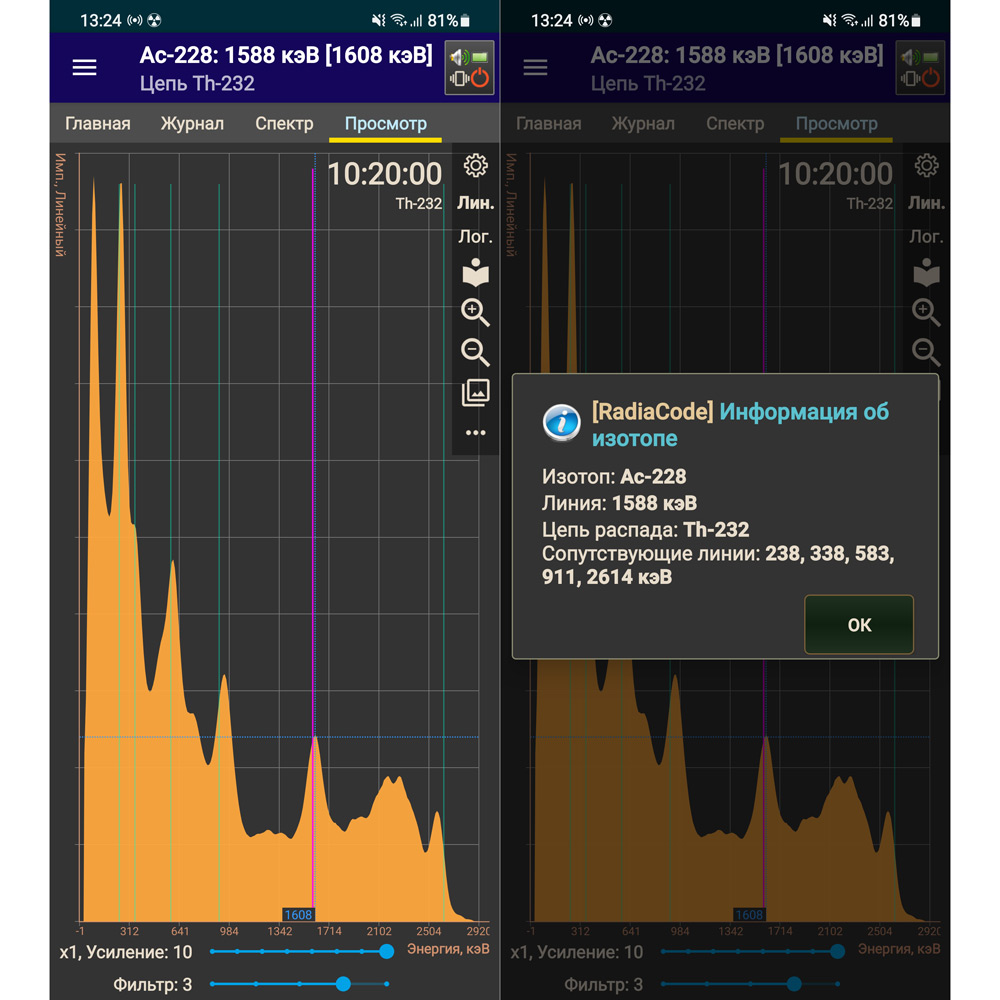

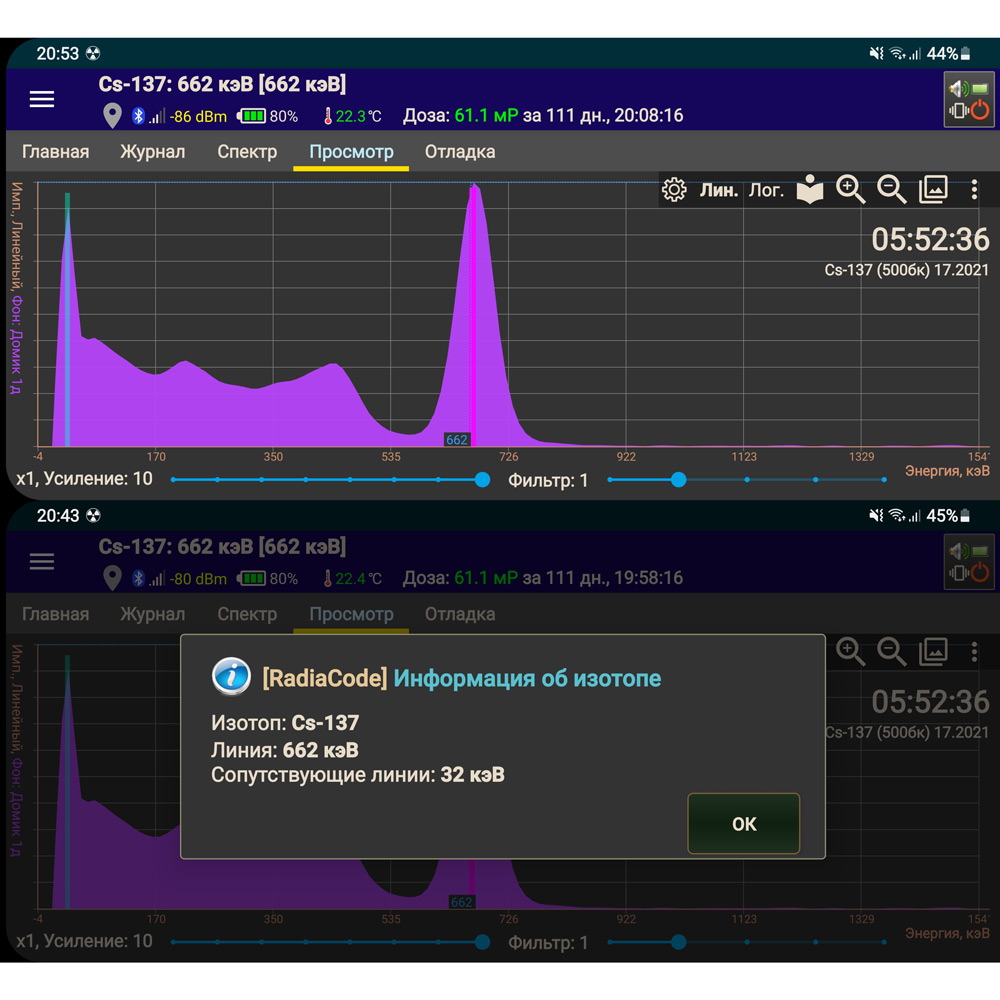

Для идентификации изотопов на данный момент достаточно с помощью сенсорного экрана Вашего смартфона пальцем указать интересующий Вас пик на самом спектрометрическом графике - и приложение выведет на экран название изотопа, соответствующее выбранной Вами энергии на графике.

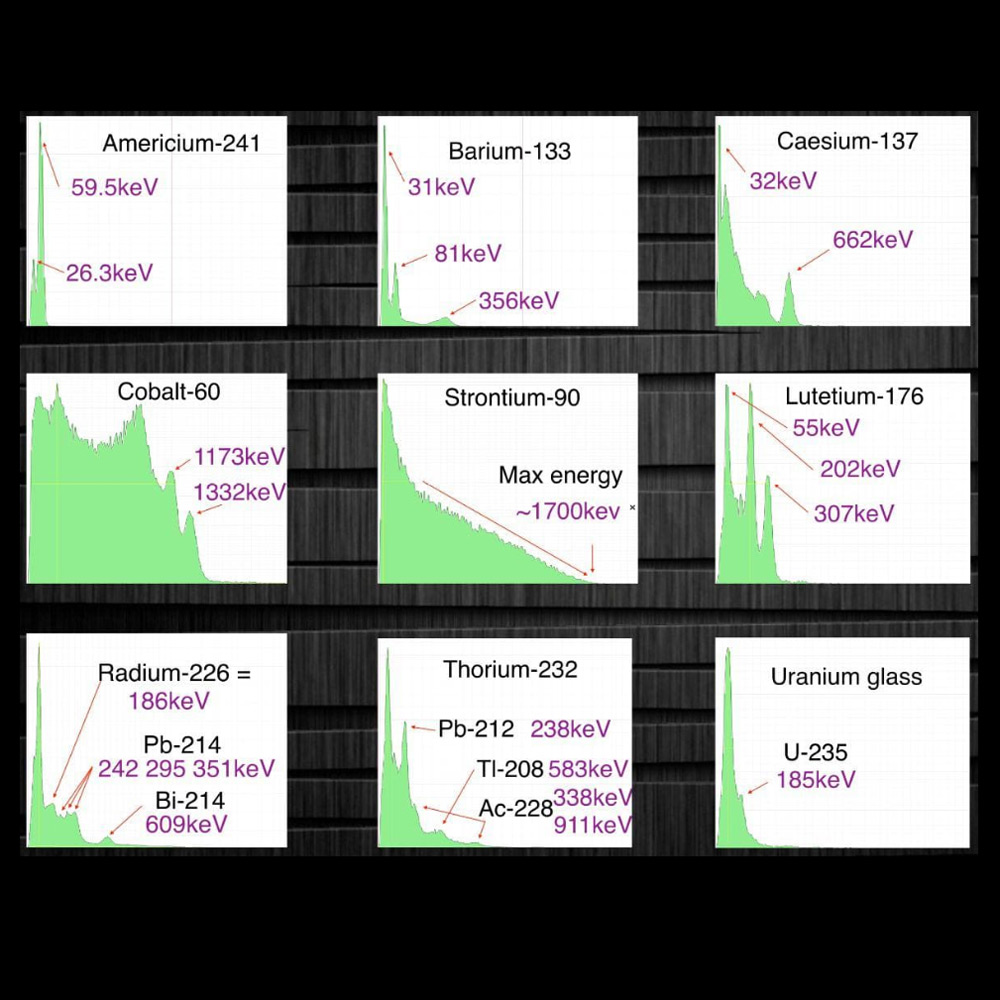

Примеры наиболее показательных "грязных" спектров (с их описанием) Вы можете найти на этой же веб-странице во вкладке FAQ (см. верхнее меню веб-страницы).

В перспективе же предполагается автоматическая идентификация, т.е. вывод на экран дозиметра информации о конкретном изотопе, являющемся источником радиации в исследуемом образце.

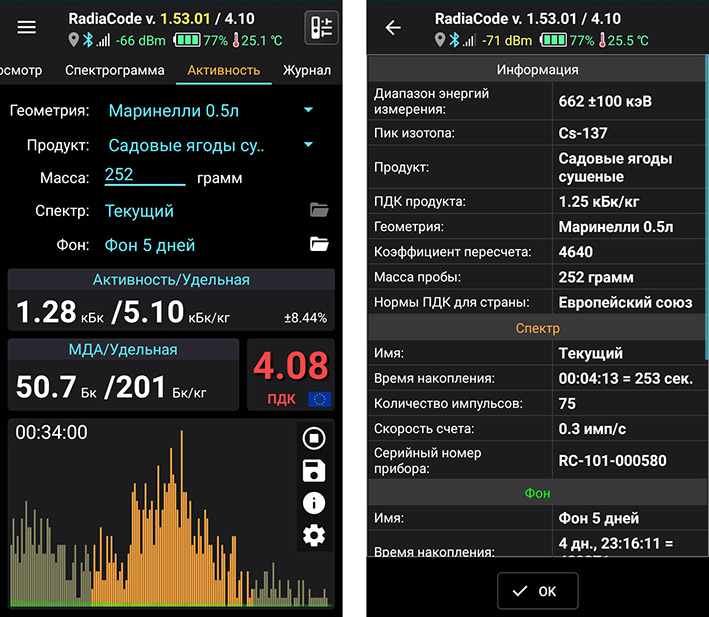

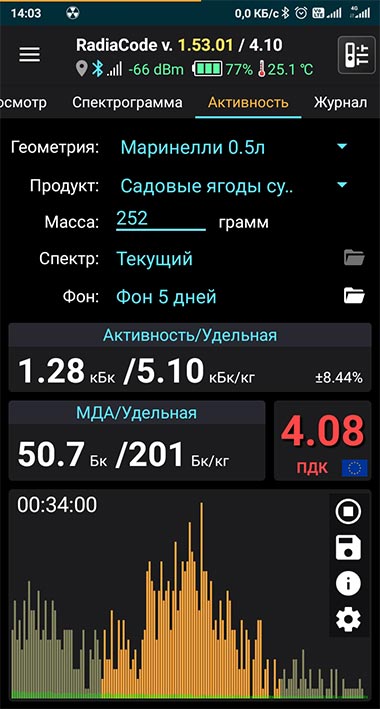

Режим "Активность" в приборе RadiaCode-101

С помощью RadiaCode-101 можно измерить еще и абсолютную и/или удельную активность различных сыпучих, измельченных или жидких продуктов питания (в Бк/кг). И сравнивать полученные результаты с нормативными предельно-допустимыми концентрациями (ПДК). Тут же в приложении RadiaCode. Все это возможно в специальном режиме "Активность" прибора RadiaCode-101. Это режим обычно используют для полноценного контроля уровня радиационного загрязнения исследуемого образца (почти как в спец.лаборатории).

Измерение активности производится для изотопа Цезия-137, как самого распространенного на нашей планете техногенного радиоактивного загрязнителя. Причем результат измерения автоматически сравнивается с предельно допустимыми концентрациями (ПДК) Цезия-137 в конкретном веществе (значения этих ПДК уже прописаны в библиотеке приложения RadiaCode).

Для измерения активности исследуемых образцов с помощью RadiaCode-101 можно применять только либо сосуд Маринелли (можно приобрести в нашем магазине), либо контейнер емкостью 60 мл (обычная пластиковая баночка для сбора биоматериалов на анализы, которая продается в любой аптеке). Емкости/контейнеры с какой-либо иной вместимостью или иной формы, отличной от сосуда Маринелли или контейнера 60 мл, - не подойдут. Это связано с тем, что в алгоритме измерения RadiaCode-101 уже учтены геометрия и объемы указанных двух емкостей.

Для работы в режиме "Активность" потребуются также электронные весы для измерения массы (в граммах) контейнера и исследуемых продуктов питания. Как уже было отмечено, этот режим позволяет проверять вещества (продукты питания) в любом удобном виде, в котором можно их разместить в указанные специальные емкости: в измельченном, сыпучем или жидком состоянии.

Практическая ценность режима «Активность» заключается в том, что можно в обычных домашних условиях проверять подозрительные продукты питания на радиацию и сопоставлять получаемые результаты с нормативами ПДК.

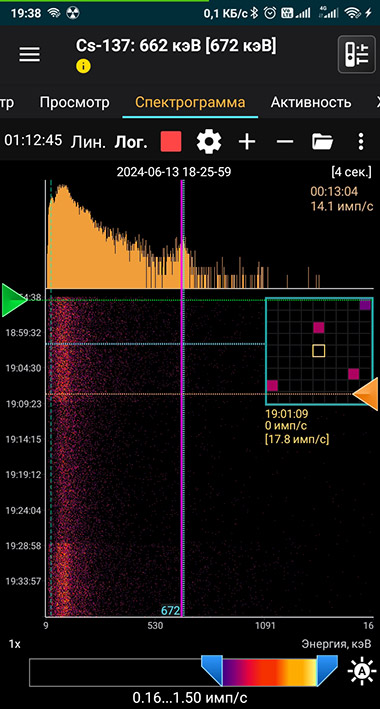

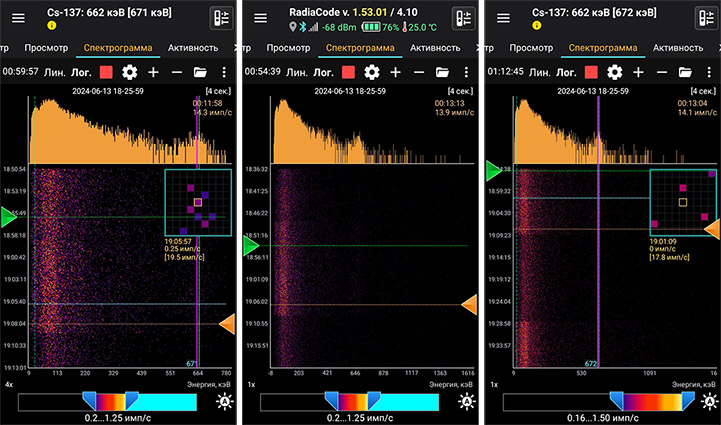

Режим "Спектрограмма" в приборе RadiaCode-101

Этот режим позволяет оценивать изменение спектрального состава регистрируемого излучения во времени. В приборе RadiaCode-101 реализована графическая визуализация изменяющегося во времени спектра энергий гамма-излучения. Функция довольно детально проработана и в первую очередь будет интересна тем, кто увлекается экспериментами в области гамма-спектрометрии.

Примечание: для работы с дозиметром RadiaCode-101 в режимах "Спектрометр", "Активность" и «Спектрограмма» потребуется его беспроводное bluetooth-подключение к смартфону. Для этого на смартфон следует предварительно установить специальное приложение RadiaCode.

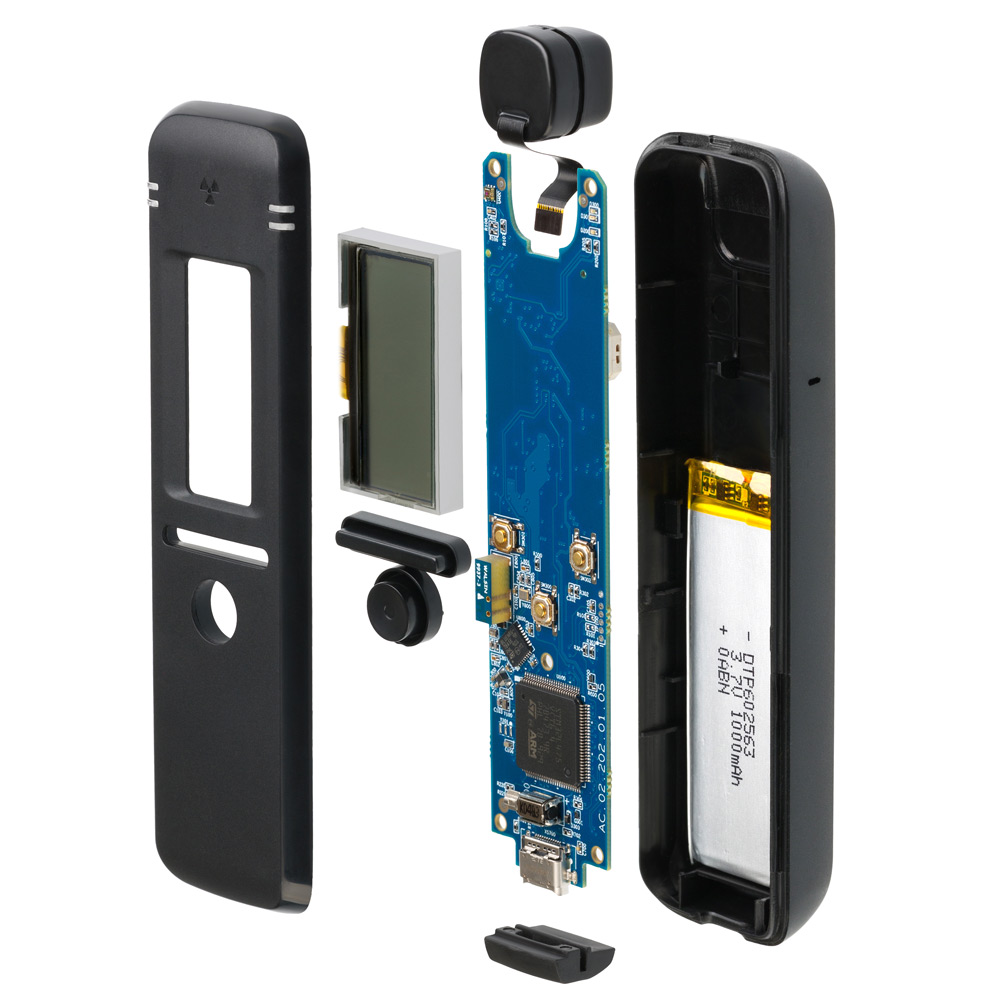

Особенности датчика дозиметра RadiaCode-101

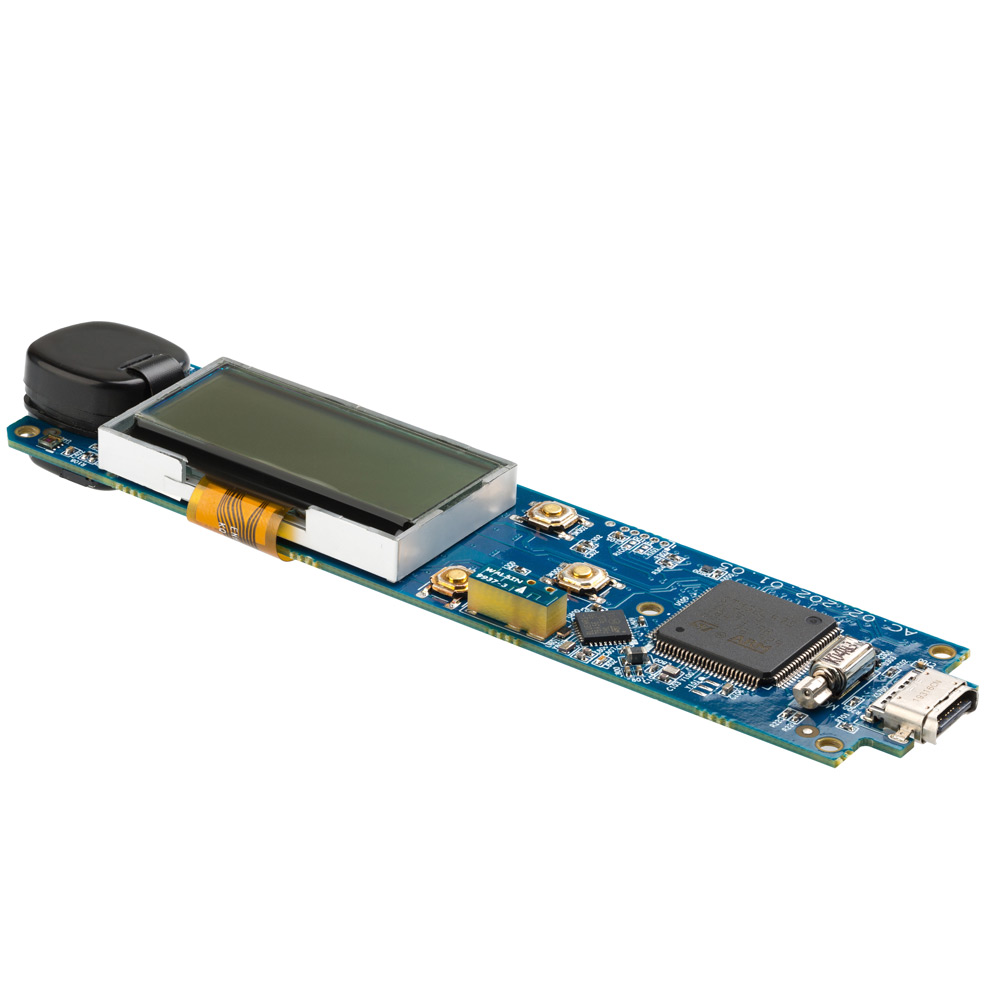

Дозиметр RadiaCode-101 сконструирован на базе сцинтилляционного датчика радиации.

В состав этого датчика входят:

• кристалл CsI(Tl) йодида цезия легированного таллием в герметичном контейнере
• кремниевый фотоумножитель
• оптический интерфейс между сцинтиллятором и фотоумножителем
• прецизионный источник питания с термокомпенсацией для фотоумножителя

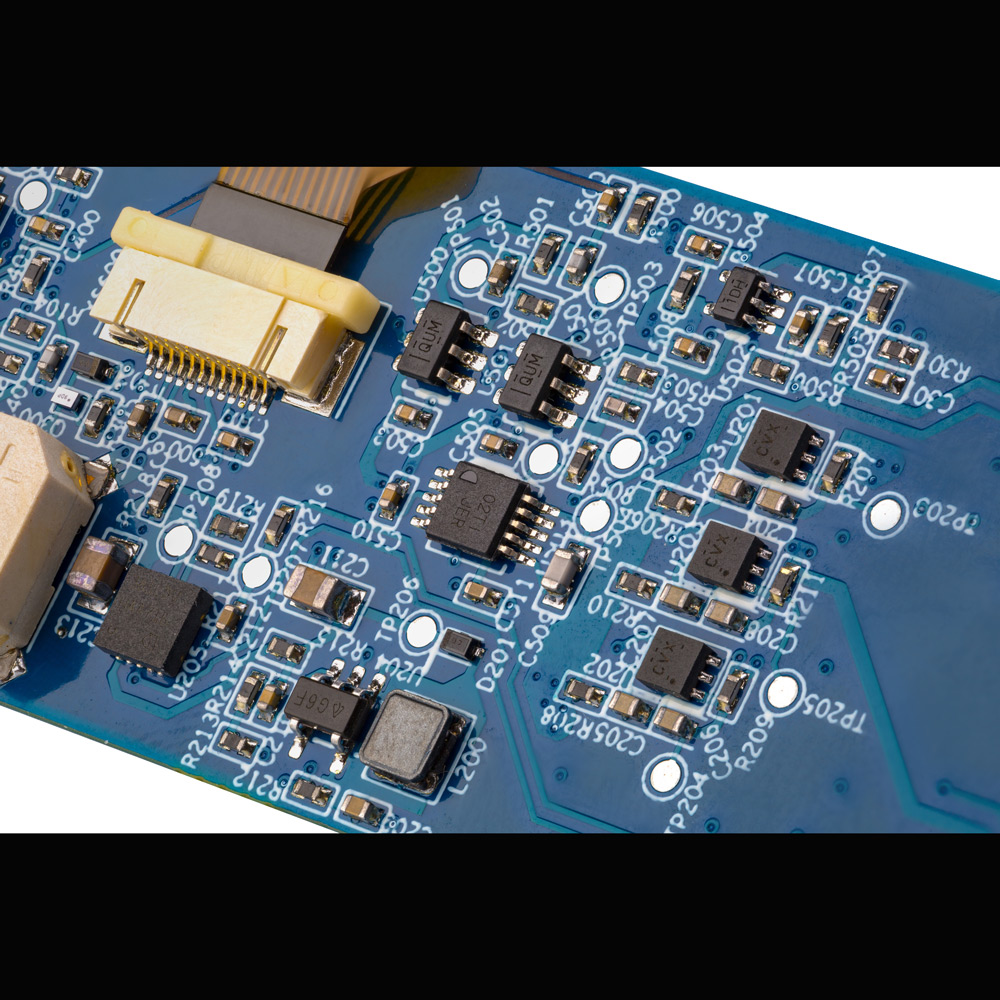

• быстродействующая аналого-цифровая схема обработки импульсов от фотоумножителя

В сочетании с адаптивным алгоритмом обработки это дает пользователю дозиметра RadiaCode-101 следующие возможности:

• высокую чувствительность к гамма- и рентгеновскому излучению
• подсчитывать число импульсов (радиоактивных распадов)
• учитывать амплитуду импульсов
• оценивать эквивалентную для тела человека дозу радиации
• отображать форму энергетического спектра ионизирующего излучения
• оценивать случайную погрешность оценок дозы и мощности дозы
• мгновенное оповещение о радиационной опасности

Кристалл CsI(Tl), оптимальный по форме и размеру, плюс твердотельный фотоумножитель плюс специальная аналого-цифровая обработка – все это дает дозиметру RadiaCode-101 высокую чувствительность в широком диапазоне энергий ионизирующего излучения, одинаковую по всем направлениям от прибора.

Дело в том, что характерной особенностью любого сцинтилляционного кристалла является зависимость чувствительности радиации от формы кристалла. Так, если кристалл выполнен в виде вытянутого параллелепипеда, то показания прибора, оснащенного таким датчиком, могут быть различными – в зависимости от того, какой стороной прибор повернут к исследуемому источнику радиации. В дозиметре RadiaCode-101 кристалл CsI(Tl) выполнен в правильной кубической форме, что и обеспечивает ему одинаковую чувствительность к радиации по всем направлениям от прибора.

Видео-инструкции к дозиметру RadiaCode-101

Это очень простая видео-инструкция к дозиметру RadiaCode-101. Рассчитана в первую очередь на новичков, но есть весьма полезные материалы и для знатоков. В ролике поясняется как настраивать прибор и как работать с обеими версиями приложения RadiaCode (на смартфоне и на компьютере). В частности за 12 минут ролика зритель успеет познакомится:

• с элементами навигации как в меню прибора, так и в меню приложения RadiaCode для смартфона;
• с описанием элементов экрана прибора, пунктов меню настройки прибора и приложения RadiaCode;
• со всеми рабочими режимами и прибора, и приложения;
• с процедурой подключения дозиметра к смартфону;
• и даже с алгоритмом калибровки спектрометрической функции прибора.

В этом видеоролике рассказывается о возможностях программы RadiaCode (на примере android-версии для смартфонов), в т.ч. с практическими примерами настройки приложения. Материал рассчитан как для новичков, так и для пользователей среднего уровня. В частности, за 30 минут ролика зритель узнает:

• об особенностях подключения дозиметра к смартфону, в т.ч. в привязке к различным моделям смартфонов;
• с процедурой обновления прошивки дозиметра через кабельное соединение;
• основы и особенности работы приложения во всех его режимах (кроме спектрограммы - см. отдельное видео выше).

Удобство использования

Прибор рассчитан на мобильное и стационарное использование. Работает автономно и в связке со смартфоном или компьютером. На местности и в помещении. Прибор защищен от пыли и брызг воды по классу IP64. RadiaCode-101 обладает высокой автономностью – до 500 часов непрерывной работы после полного заряда встроенного Li-pol аккумулятора емкостью 1000 мАч.

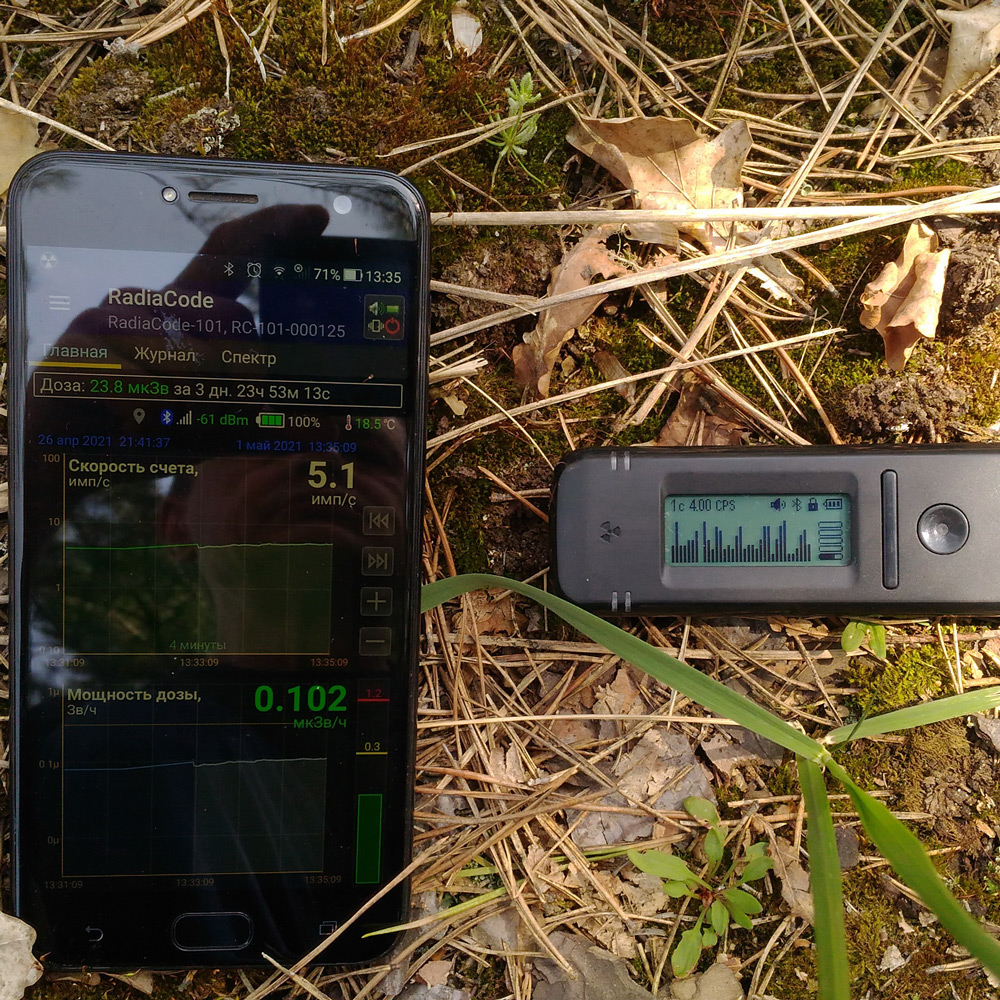

Так, Вы можете включить RadiaCode-101, соединить его через Bluetooth с Вашим смартфоном и убрать дозиметр в фирменный поясной чехол (или карман, сумку, или даже разместить на ноге в специальном чехле), а всё последующее управление измерениями и мониторинг полноценно осуществлять исключительно с помощью смартфона. К тому же оценивать результаты измерений визуально намного удобнее именно на большом экране смартфона. Да и управление и настройку для многих уже привычнее осуществлять через сенсорный экран, а не кнопками. Хотя кнопочное управление в модели RadiaCode-101 тоже очень комфортное и интуитивно понятное. Одним словом, это дело вкуса и предпочтений пользователя.

Особенности работы RadiaCode-101

Дозиметр RadiaCode-101 производит оценку радиационной обстановки непрерывно - в течение всего времени, пока включен. Результаты на дисплее в любой момент можно представить в виде оценки мощности дозы, скорости счета, накопленной дозы, спектра энергий поглощенного излучения. Процессы накопления дозы и оценки параметров не зависят от режима отображения на дисплее и не прерываются при переключении.

При отсутствии связи со смартфоном или компьютером дозиметр RadiaCode-101 сохраняет все существенные изменения радиационной обстановки в энергонезависимой памяти объемом 32 Мб (до 1000 часов наблюдений). При возобновлении связи эти данные передаются на смартфон или компьютер для интеграции в базу данных.

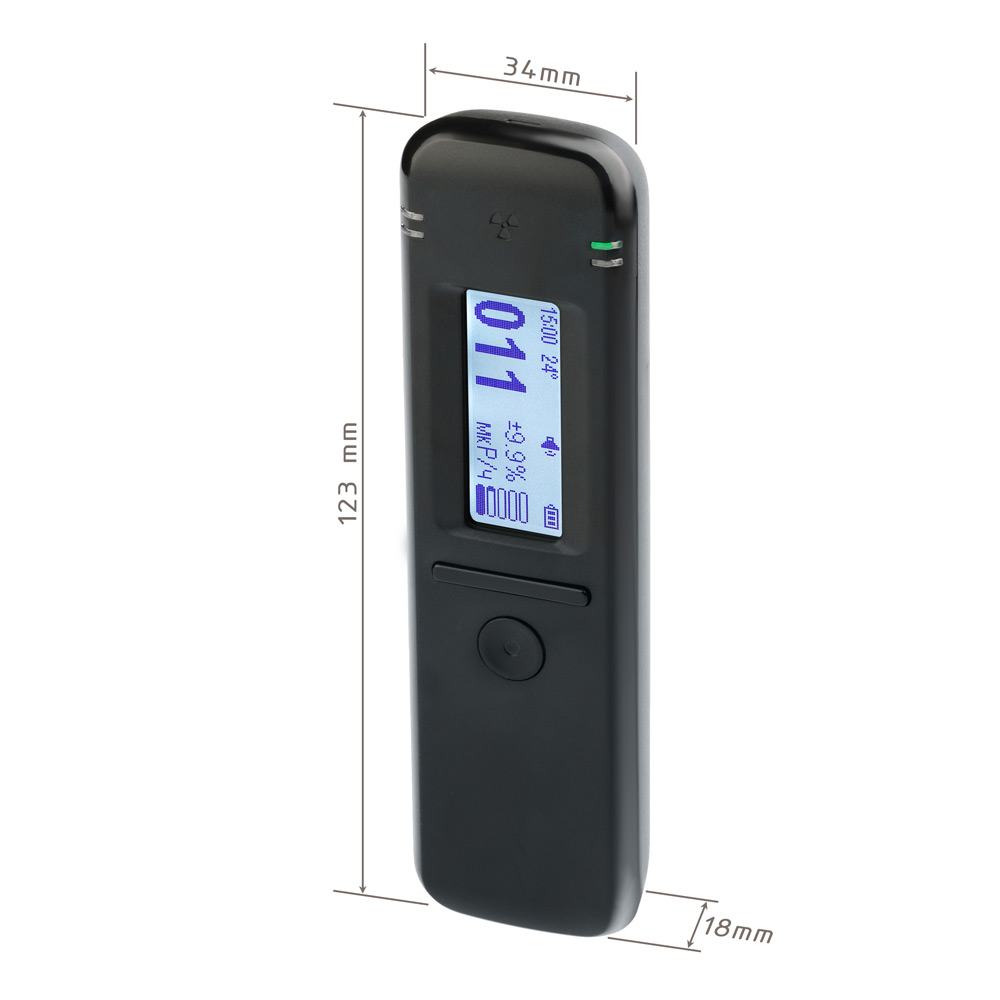

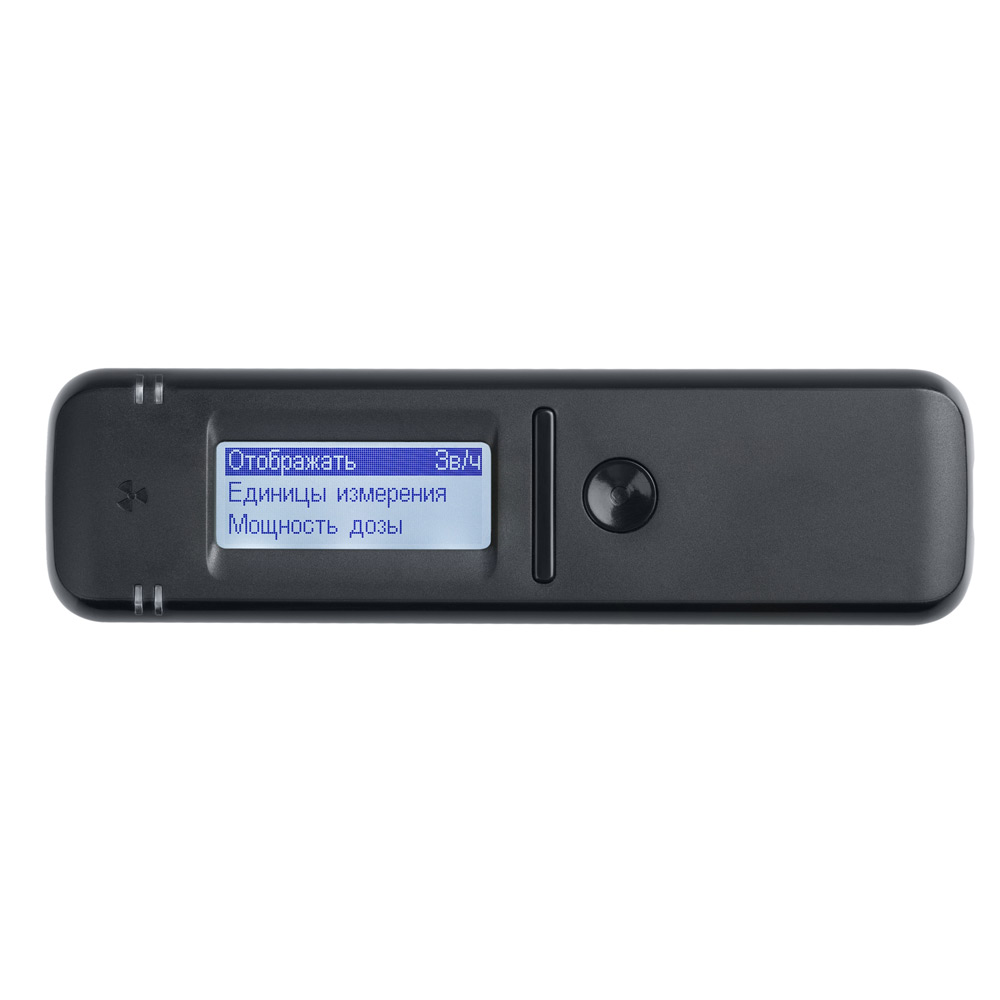

Эргономика и автономность RadiaCode-101

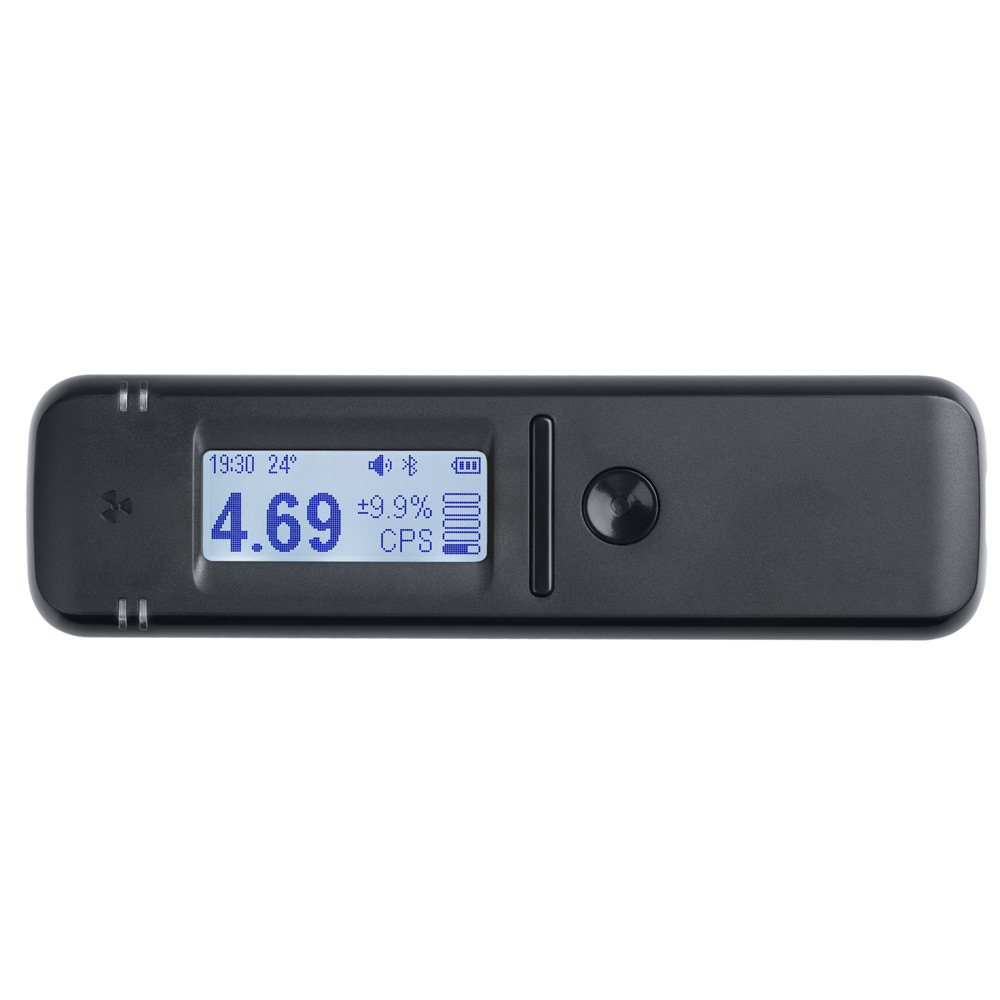

Дозиметр RadiaCode-101 выполнен в эргономичном пластиковом корпусе.

Графический монохромный дисплей, звуковая, световая, вибро-сигнализация.

Автоматическая подсветка экрана в темноте, высокий контраст изображения при ярком освещении и автоматический разворот изображения экрана. В настройках можно самостоятельно задать нужное расположение изображения на экране для работы с прибором левой (или правой) рукой, а можно разрешить автоматический разворот изображения экрана благодаря встроенному в дозиметр акселерометру.

Варианты применения дозиметра RadiaCode-101

• проверка продуктов питания на предмет наличия внутри них радиоактивных веществ;
• оценка активности проб исследуемых веществ и сравнение результатов с нормативами ПДК;
• оценка окружающего радиационного фона;
• контроль за изменением радиационной обстановки по звуковой/световой/вибро- сигнализации;
• радиационная разведка местности;
• составление карт радиоактивного загрязнения местности (с привязкой к gps-координатам);
• проверка предметов и материалов на радиацию;
• непрерывный мониторинг окружающей радиационной обстановки при перемещении по местности или в помещении;
• поиск источников радиации (на местности или в помещении);
• оценка параметров обнаруженного радиационного излучения от исследуемого объекта;
• помощь в идентификации изотопа (определении названии вещества источника радиации) - по построенному прибором спектру энергий поглощенного гамма-излучения.

Видео-обзор приложения RadiaCode (для смартфона)

• где взять и как установить приложение RadiaCode на смартфон;
• тонкости подключения дозиметра к различным моделям смартфонов;
• как обновлять прошивку (внутреннее программное обеспечение) дозиметра, включая даже такие подробности как типы используемых кабелей и переходников для соединения дозиметра со смартфоном;
• подробности всех рабочих режимов приложения RadiaCode, включая даже особенности настроек каждого из них;
• как экспортировать/импортировать данные из/в приложение RadiaCode;
• алгоритм работы с программой Becquerel Monitor для калибровки спектрометрической функции прибора.

Анонс обновлений прошивки прибора

В ближайшее время для дозиметра RadiaCode-101 планируется несколько важных и интересных пакетов обновлений, которые Вы сможете самостоятельно установить в своем приборе (через простую процедуру обновления прошивки):

1. спектр компенсация мощности дозы
2. улучшение режима поиск
3. увеличение верхнего предела диапазона измерений мощности дозы до 10'000 мкЗв/ч
4. версия ПО под iOS-устройства
5. автоматическая идентификация веществ (изотопов), являющихся источником радиации

Комплектация

• дозиметр RadiaCode-101
• usb-кабель Type C
• экспресс-инструкция по применению
• гарантийный талон

Также для дозиметра RadiaCode-101 Вы можете приобрести фирменный кожаный чехол, специальный защитный чехол на ногу и сосуд Маринелли (эти же позиции также можно приобрести на площадке маркетплейса OZON.RU).

Гарантия - 1 год.
