Профессиональный диагностический прибор AngioCode-322 для анализа состояния сердечно-сосудистой системы
AngioCode 322 - это профессиональный диагностический прибор для анализа состояния сердечно-сосудистой системы (ССС), в частности для неинвазивной оценки артериальной функции. AngioCode-322 позволяет производить:
- окклюзионную пробу для оценки состояния эндотелиальной функции;
- экспресс-процедуру контурного анализа с выдачей около 20 показателей ССС;
- процедуру фармакологической пробы (для регистрации и анализа воздействия препаратов и иных стимулов на состояние ССС).
Основа работы прибора - регистрация пульсовой волны объема оптическим фотоплетизмографическим сенсором, работающим в ближней инфракрасной области спектра.
Особенностью AngioCode-322 является наличие двух каналов для подключения ФПГ-датчиков и одного канала измерения давления в манжете.
AngioCode-322 предназначен для специалистов с соответствующим багажом медицинских знаний.
Прибор AngioCode-322 не имеет аналогов в своем ценовом диапазоне.
AngioCode 322 - уникальный диагностический комплекс для неинвазивной оценки артериальной функции.
Предназначен для применения в клинической практике для выявления пациентов из группы риска развития сердечно-сосудистых заболеваний, мониторинга течения болезни и эффективности проводимой терапии.
Комплекс AngioCode-322 позволяет производить:
- окклюзионную пробу для оценки состояния эндотелиальной функции;
- экспресс-процедуру контурного анализа фотоплетизмограммыс выдачей около 20 показателей состояния сердечно-сосудистой системы (ССС);
- процедуру фармакологической пробы (для анализа воздействия препаратов, продуктов питания и иного рода стимулов на состояние ССС);
- тест артериального давления.
Примечание: более подробное описание каждого из тестов (окклюзионная проба, контурный анализ ФПГ, фармакологическая проба) представлено во вкладке "Документы" на текущей веб-странице.
Главным преимуществом AngioCode-322 является то, что в ходе несложного, безопасного и быстрого теста этот прибор в автоматическом режиме предоставляет специалисту довольно большой объем важной информации о состоянии ССС человека, в частности:
Также AngioCode-322 позволяет производить фармакологическую пробу для анализа воздействия препаратов, биологически активных добавок, продуктов питания и/или иных стимулов (физического и/или психоэмоционального воздействий) на состояние сердечно сосудистой системы.
- сведения о жесткости артериальной стенки на основе индекса аугментации с визуализацией ранней и поздней систолической волны;
- данные об эндотелиальной функции как в системе мелких резистивных сосудов, так и в крупных мышечных артериях;
- параметры центрального артериального давления.
Тесты очень просты в исполнении и безопасны для пациента, поскольку методика неинвазивна. Работа с комплексом AngioCode-322 не требует специальной и сложной подготовки оператора.
AngioCode-322 не имеет аналогов в своем ценовом диапазоне.

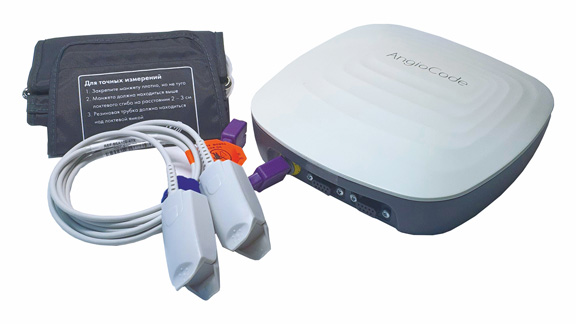

Комплекс AngioCode-322 представлен аппаратной частью (собственно прибором AngioCode-322 с комплектующими) и специальным программным обеспечением для установки на компьютер (приложением AngioCode Professional). Компьютер в комплект поставки не входит.
В аппаратную часть комплекса AngioCode-322 входят:
- основной блок;
- 2 фотоплетизмографических датчика;
- плечевые манжеты (трех типоразмеров);
- блок питания с сетевым кабелем 220В;
- соединительный usb-кабель.
Весь комплекс AngioCode-322 вместе с руководством по эксплуатации уложен внутрь удобной сумки-чемоданчика на молнии с плечевым ремнем.
Профессиональное приложение AngioCode следует самостоятельно скачать с официального сайта производителя AngioCode.ru и установить на компьютер (на отдельном компакт-диске приложение не поставляется).
Мы реализуем прибор AngioCode-322 как физическим, так и юридическим лицам. Если для Вашей организации нужно выставить счет - просто вышлите нам реквизиты на info@mydozimetr.ru.
Полное наименование товарной позиции "Прибор AngioCode-322 Screen". Это наименование Вы увидите и в руководстве по эксплуатации, и в декларации о соответствии.
Прибор не является медицинским изделием, не сопровождается регистрационным удостоверением.
В основе принципа работы комплекса AngioCode-322 лежит метод оценки артериальной функции (состояние эндотелия и жесткости артериальной стенки) разработанный доктором медицинских наук, профессором Парфеновым А.С. Метод основан на фотоплетизмографическом принципе регистрации пульсовой волны объема как в покое, так и при проведении функциональных тестов (проба с реактивной гиперемией, дыхательная проба, фармакологические пробы). Этот подход позволяет получать чрезвычайно важные клинические данные о состоянии артериального русла испытуемого, но при этом не требует специальной подготовки оператора, проводящего эти измерения.
Особенностью AngioCode-322 является наличие двух каналов для подключения ФПГ-датчиков (надеваются на пальцы двух рук) и одного канала измерения давления в тонометрической плечевой манжете. Процесс проведения окклюзионной пробы для оценки состояния эндотелиальной функции полностью автоматизирован.
Окклюзия - это резкое пережатие артерий плечевой манжетой на несколько минут. Последующее возобновление кровотока стимулирует реакцию эндотелия. Интенсивность и характер этой реакции позволяет оценить сохранность эндотелиальной функции.
Более подробно познакомиться с принципом работы прибора и теоретическими его основами можно по ссылке.
Приложение AngioCode Professional предоставляет простой и удобный доступ специалиста ко всем функциональным возможностям прибора:
- поддерживает базу данных всех пациентов с результатами их тестирования;
- обеспечивает автоматическую синхронизацию результатов тестирования в облачном хранилище;
- обеспечивает экспорт и импорт баз данных;
- обеспечивает построение графиков трендов по любым показателям тестирования;
- отображает измеряемые показатели на экране компьютера в реальном времени в ходе проведения тестов;
- имеет встроенный инструментарий для детального исследования пульсовых волн после окончания тестирования.
Выше представлен скриншот окна управления окклюзионной пробой приложения AngioCode Professional.

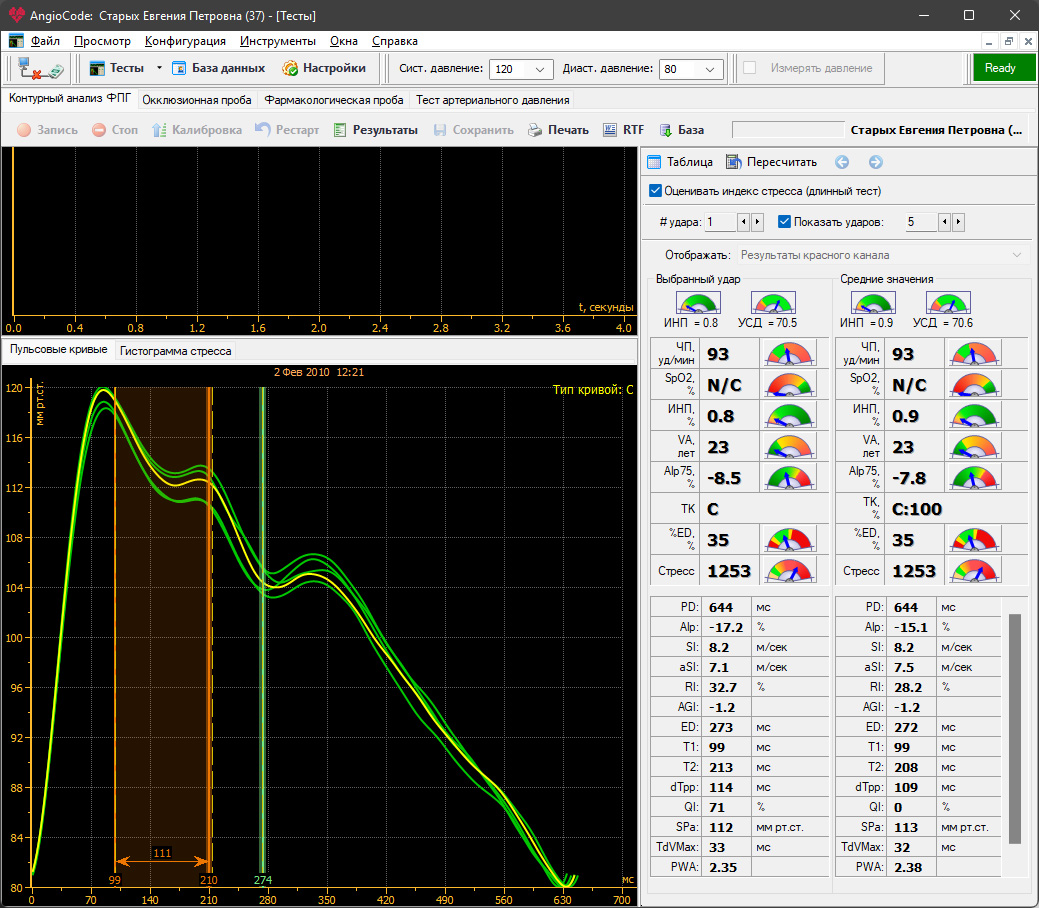

Выше представлен скриншот окна управления контурным анализом фотоплетизмограммы приложения AngioCode Professional.

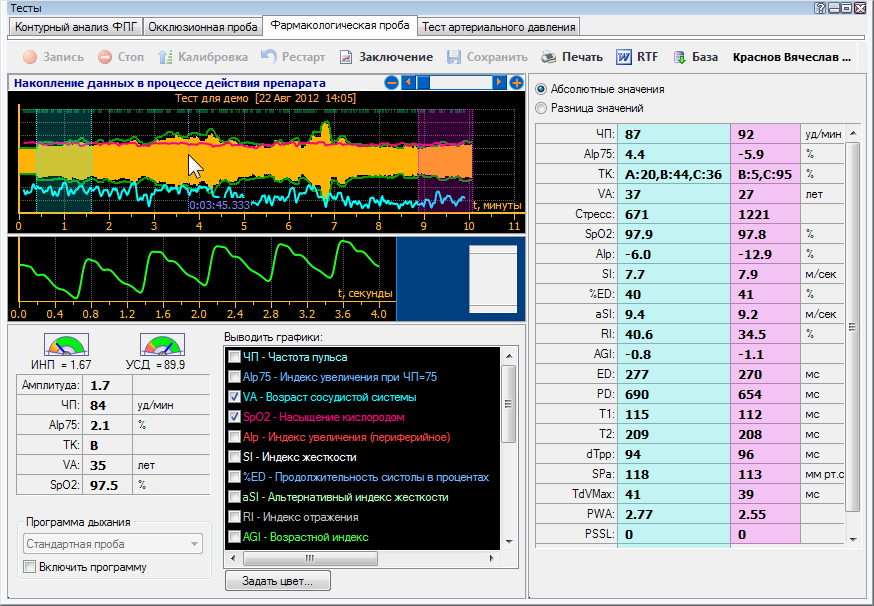

Выше представлен скриншот окна управления фармакологической пробой приложения AngioCode Professional.

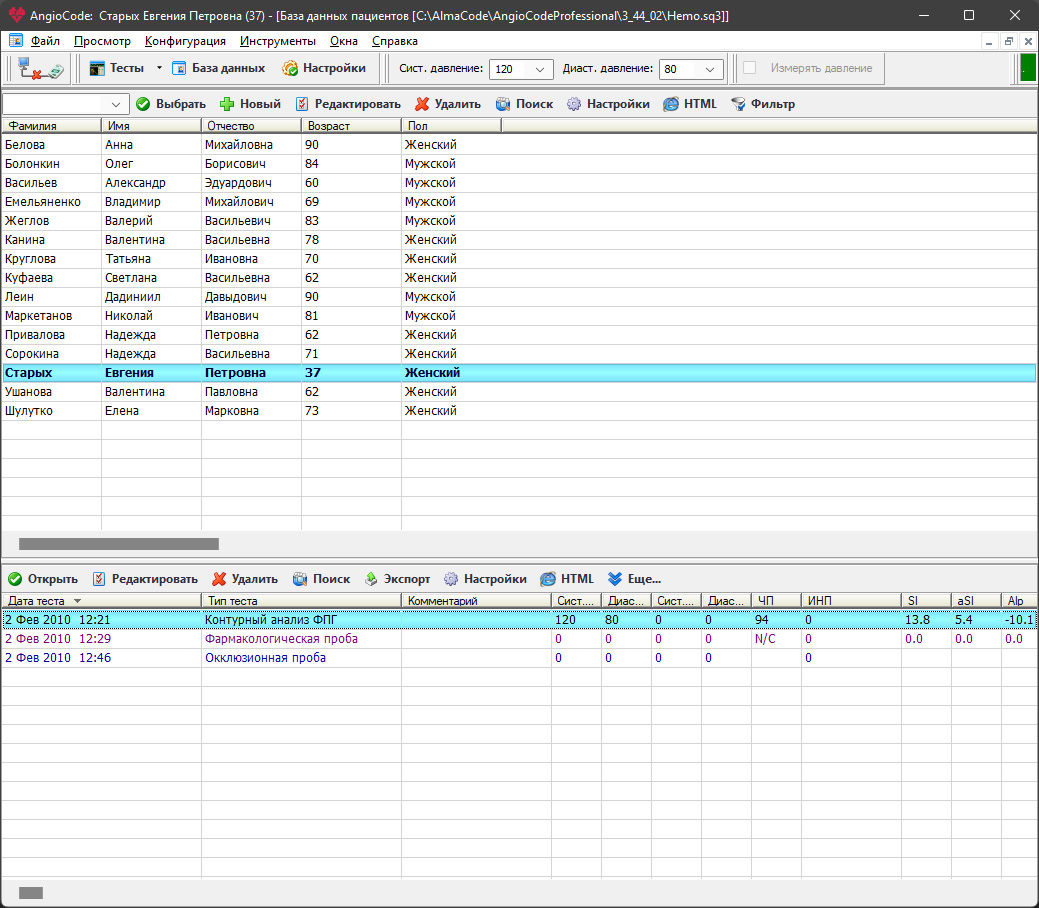

Выше представлен скриншот окна управления базой данных пациентов в приложении AngioCode Professional.
Более подробно познакомиться с принципом работы прибора и теоретическими его основами можно по ссылке.
"БЫСТРЫЙ СТАРТ" (краткое описание минимального числа Ваших действий для успешного начала работы с прибором) описан во вкладке FAQ на текущей веб-странице.
При возникновении любых вопросов, связанных с эксплуатацией комплекса AngioCode-322 и/или с интерпретацией результатов измерений и т.д., Вы можете обращаться к сотрудникам нашего магазина как по телефону 8(800) 333-09-18, так и по электронной почте info@mydozimetr.ru.
Характеристики
Страна производства
|
Россия |
Гарантия
|
12 месяцев |
Технические параметры и комплектация прибора AngioCode-322
Количество входов для подключения фотоплетизмографических датчиков с аналоговым выходом
|
2 |
Количество входов для подключения манжеты
|
1 |
Неравномерность амплитудно-частотной характеристики оптического канала
|
±10% |
Диапазон входных напряжений каналов, предназначенных для подключения первичных оптических преобразователей с аналоговым выходом
|
5…100 мВ |
Диапазон входных частот каналов, предназначенных
для подключения первичных оптических преобразователей с частотным выходом |
7-60 кГц |
Уровень собственных шумов при подключении первичных оптических преобразователей с аналоговым выходом, не более
|
100 мкВ |
Диапазон входного давления манометрического канала
|
2,6…37,2 кПа |
Допустимое отклонение давления для манометрического канала
|
не более ±0,4 кПа |
Диапазон отображения уровня сатурации (SpO2)
|
75%… 100% |
Допустимое отклонение отображения уровня сатурации в диапазоне от 75% до 85% не более
|
±3% |
... в диапазоне от 85% до 90% не более
|
±2,5% |
... в диапазоне от 90% до 95% не более
|
±2% |
... в диапазоне от 95% до 100% не более
|
±1,7% |
Датчики фотоплетизмографические содержат излучатели красного света с длиной волны
|
660 нм ±5 нм |
... излучатели инфракрасного света с длиной волны
|
880 нм ±10 нм |
Диапазон отображаемых значений частоты пульса
|
40…200±1 удар/мин |
Размеры основного блока
|
184 x 184 x 48 мм |
Вес основного блока
|
1,5 кг |
Габариты транспортной картонной упаковки (для логистики)
|
43 х 14 х 32 см |
Габариты фирменного кейса с комплектом AngioCode-322
|
41 х 13 х 31 см |
Постоянное напряжение питания от USB-порта
|
5 В |
Потребляемый ток от USB-порта
|
не более 0,3 А |
Постоянное напряжение от блока питания
|
18 В |
Потребляемый ток от блока питания
|
не более 3,0 А |
Рабочая часть
|
тип BF |
Класс электробезопасности
|
II |
Условия эксплуатации: температура окружающего воздуха
|
от +10ºС до +35ºС |
Условия эксплуатации: относительная влажность
|
от 20% до 80% |
Гарантийный период
|
12 месяцев |

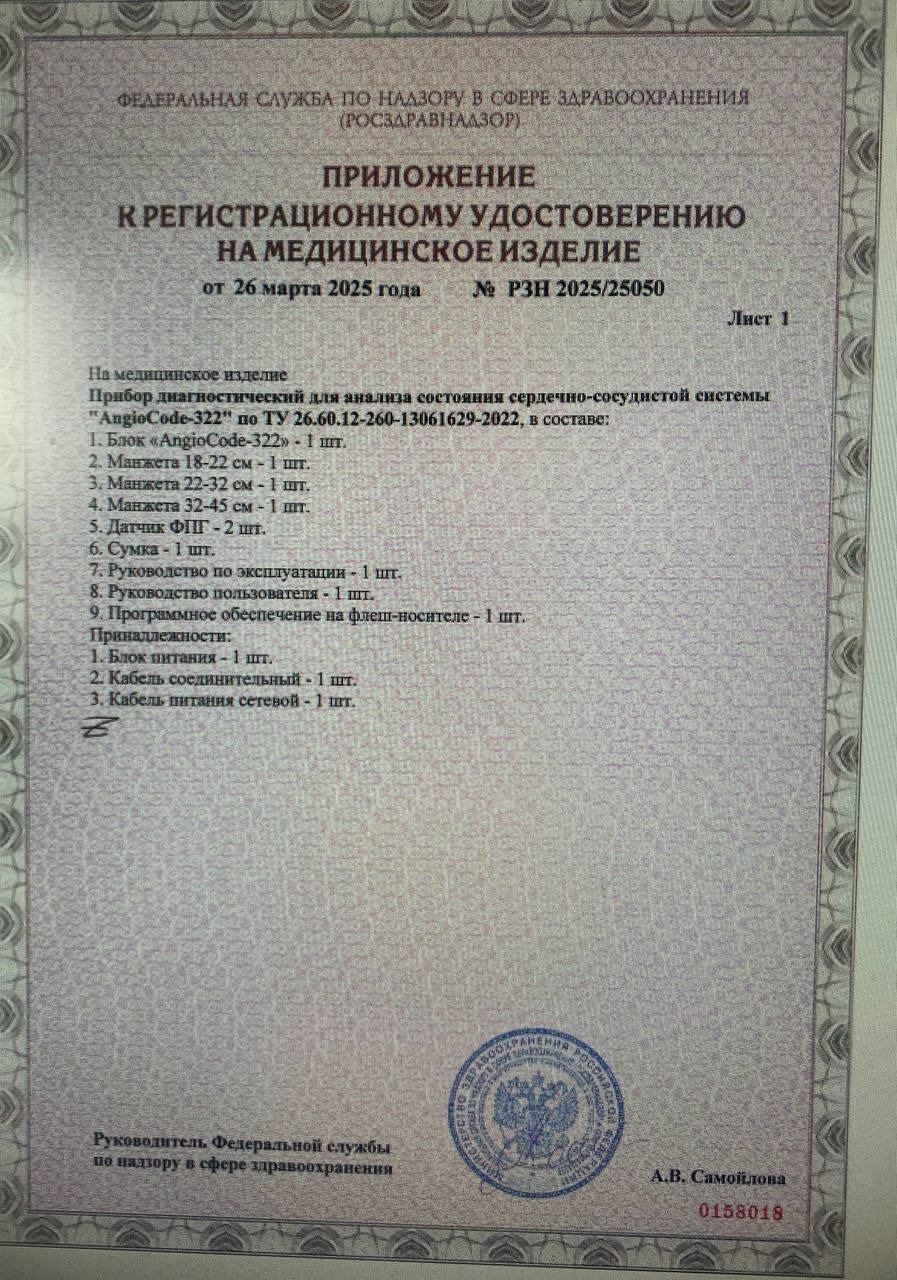

Комплектность прибора AngioCode-322
- основной блок AngioCode-322;
- манжета плечевая 18-22 см;
- манжета плечевая 22-32 см;
- манжета плечевая 32-45 см;
- фотоплетизмографический датчик (2 шт.);
- блок питания с сетевым кабелем питания 220В;
- соединительный usb-кабель;
- руководство по эксплуатации;
- транспортировочная сумка.
Кроме перечисленных выше составляющих аппаратной части комплекса AngioCode-322 в его состав входит еще и программная составляющая - специальное программное обеспечение (приложение) AngioCode Professional, предназначенное для установки на компьютер/ноутбук под управлением ОС Windows.
Приложение AngioCode Professional работает в связке с основным блоком AngioCode-322, подключенным к этому компьютеру с помощью прилагаемого USB-кабеля.
Актуальная версия приложения AngioCode Professional выложена на официальном сайте производителя.
Подробная информация по программному обеспечению AngioCode представлена в соседней вкладке "Программное обеспечение" на текущей веб-странице.
Примечания:
- компьютер/ноутбук не входит в комплектацию прибора AngioCode-322;
- прибор не является медицинским изделием, не сопровождается регистрационным удостоверением.
Полное наименование товарной позиции "Прибор AngioCode-322 Screen". Это наименование Вы увидите и в руководстве по эксплуатации, и в декларации о соответствии.
Программное обеспечение AngioCode
Профессиональное программное обеспечение AngioCode предназначено для установки на компьютер (ноутбук) под управлением ОС Windows и работает в связке с прибором AngioCode-322, подключенным к этому компьютеру с помощью USB-кабеля.
Актуальную версию профессионального приложения AngioCode можно скачать с официального сайта производителя по ссылке. Там же можно ознакомиться с историей изменения версий приложения.
Для работы с профессиональным приложением AngioCode следует использовать компьютер (или ноутбук), удовлетворяющий следующим минимальным требованиям:
- операционная система Windows ХР/7/8/10;
- оперативная память (ОЗУ) не менее 2 ГБ;
- видеокарта с разрешением не хуже 1024x768;
- не менее 800 Мб свободного места на жестком диске;
- наличие USB-порта.
Для удобства можно также подключать принтер (для вывода на бумажный носитель результатов исследований).
На одном компьютере может быть одновременно установлено несколько версий приложения AngioCode. Обновления приложения AngioCode доступны через интернет по ссылке.
При установке обновленного приложения AngioCode программа-установщик определяет, какие версии приложения AngioCode уже установлены на Вашем компьютере, и предлагает перенести на устанавливаемую версию приложения AngioCode рабочее окружение от уже существующей версии (если ранее Вы уже устанавливали приложение AngioCode). В рабочее окружение входят файлы настроек приложения AngioCode.
База данных пользователей является единой для всех установленных версий приложения AngioCode.
Документация к прибору AngioCode-322
Актуальные версии документов к прибору AngioCode-322 Вы можете скачать как на официальном сайте производителя по ссылке, так и по ссылкам ниже.
К этим документам относятся:
- руководство по эксплуатации прибора AngioCode-322 (скачать);
- руководство пользователя по работе с профессиональным приложением AngioCode на компьютере под управлением ОС Windows (скачать);
- декларация о соответствии требованиям (скачать).
Полное наименование товарной позиции "Прибор AngioCode-322 Screen". Это наименование Вы увидите и в руководстве по эксплуатации, и в декларации о соответствии.
Прибор не является медицинским изделием, не сопровождается регистрационным удостоверением.
Подробнее о видах тестирования прибором AngioCode-322
Итак, комплекс AngioCode-322 позволяет производить следующие виды тестов (исследований):
- окклюзионную пробу для оценки состояния эндотелиальной функции;
- экспресс-процедуру контурного анализа фотоплетизмограммы с выдачей около 20 показателей состояния сердечно-сосудистой системы (ССС);
- процедуру фармакологической пробы (для анализа воздействия препаратов, продуктов питания и иного рода стимулов на состояние ССС);
- тест артериального давления.
Ниже подробно описан каждый вид теста.
Контурный анализ ФПГ
Тест "Контурный анализ ФПГ" проводится с помощью одного ФПГ-сенсора, подключенного к каналу №1 основного блока AngioCode-322. Длительность выполнения этой процедуры зависит от необходимости проводить оценку индекса стресса (оценку вариабельности сердечного ритма). В случае, если такая оценка необходима, то в окне "Контурный анализ ФПГ" необходимо активировать опцию "Оценивать индекс стресса (длинный тест)". В этом случае процедура регистрации пульсовых волн будет продолжаться, пока прибор не зарегистрирует 200 пульсовых волн ('то количество можно изменить в меню "Настройки").
В случае, когда оценка индекса стресса не требуется, то указанную опцию устанавливать не нужно. Тест завершится после набора 20 пульсовых волн (это количество можно также изменить в меню "Настройки").
К показателям контурного анализа относятся:
- Частота пульса (Heart Rate)
- AIp - Индекс увеличения (Augmentation Index)
- AIp75 - Индекс увеличения при ЧП=75 (Augmentation Index@HR=75)
- ТК – Тип пульсовой кривой
- VA - Возраст сосудистой системы (Vascular Aging)
- Индекс стресса (индекс Баевского)
- SpO2 - Насыщение крови кислородом
- SI - Индекс жесткости (Stiffness Index)
- ИНП - Индекс наполнения пульса (Pulse Index)
- RI - Индекс отражения (Reflection Index)
- AGI - Возрастной индекс (Aging Index)
- ED - Продолжительность систолы (Ejection Duration)
- %ED - Продолжительность систолы в процентах (Ejection Duration Percent)
- PD - Длительность пульсовой волны (Pulse Duration)
- T1 - Время до первого пика (Time to 1st Peak)
- T1r - Другое время до первого пика (Another Time to 1st Peak)
- T2 - Время до второго пика (Time to 2nd Peak)
- dTpp
- TdVMax - Момент наибольшей скорости изменения кровенаполнения капилляров пальца
- QI - Индекс качества (Quality Index)
- SPa - Центральное систолическое давление - прогноз (Systolic Pressure - Aortic - prognosis)
- Уровень сигнала (Signal Level)
- SIr - Устойчивый индекс жесткости (Reference Stiffness Index)
Более подробно о каждом показателе контурного анализа, а также информация об условиях проведения этого теста представлена здесь.
Наиболее полная информация о контурном анализе ФПГ изложена в руководстве по эксплуатации приложения AngioCode Professional.
Общие теоретические основы применяемого метода Вы найдете здесь.
Окклюзионная проба
Окклюзионная проба или проба с реактивной гиперемией используется с целью оценки функции эндотелия сосудов. Дисфункция эндотелия служит мощным независимым предиктором развития сердечно-сосудистых катастроф у пациентов высокого риска, в том числе пожилых лиц, пациентов с артериальной гипертензией, атеросклеротическим поражением периферических сосудов, у пациентов, перенёсших чрескожные коронарные вмешательства [Halcoxetal, 2009]. При обозначенных патологических процессах дисфункция эндотелия выступает и как причина, и как маркёр локального воспаления и высокого протромботического потенциала артериальной стенки, что увеличивает риск дестабилизации атеросклеротических бляшек и развития артериального тромбоза. Результаты крупных экспериментальных работ указывают на то, что дисфункция эндотелия достаточно сильно коррелирует с другими факторами кардиометаболического риска, такими как сахарный диабет, индекс массы тела, высокая концентрация общего холестерола и холестерола липопротеинов низкой плотности, курением [Halcoxetal, 2009; Hamburgetal, 2008; Bonettietal, 2004; Lindetal, 2005].
Преимущества теста "окклюзионная проба":
- Эффективен в ранней диагностике дисфункции сердечно-сосудистой системы
- Безопасен для испытуемого, не имеет медицинских противопоказаний
- Прост в проведении и может быть выполнен средним медперсоналом
- Требует не много времени
- Не накладывает жестких ограничений на условия проведения.
Алгоритм проведения окклюзионной пробы при помощи прибора AngioCode-322 включает несколько этапов. Сначала в течение нескольких минут записывается исходный сигнал пульсовых волн (с обоих пальцев двух рук). Затем прибор автоматически резко нагнетает давление в плечевой манжете (на рабочей руке) до величины, превышающей систолическое давление на 60 мм.рт.ст. Этого давления достаточно для того, чтобы полностью перекрыть кровоток в плечевой артерии. Давление поддерживается на необходимом уровне в течение 5 минут. Затем воздух в манжете стравливается, и в течение некоторого времени вновь записывается уровень сигнала пульсовых волн обоих пальцев. По завершении пробы прибор автоматически рассчитывает прирост амплитуды пульсовых волн после пятиминутной окклюзии плечевой артерии. Увеличение амплитуды пульсовых волн в два раза и более свидетельствует о сохранённой функции сосудистого эндотелия.
С физиологических позиций этот тест можно описать следующим образом. После снятия давления в окклюзионной манжете скорость кровотока в плечевой артерии резко возрастает (на 300 – 800% от исходной). При увеличении скорости потока крови в плечевой артерии возрастает напряжение сдвига, прикладываемое к поверхности эндотелиальных клеток. Возросшее напряжение сдвига приводит к активации синтеза оксида азота эндотелиальными клетками. Локальное увеличение концентрации оксида азота оказывает свое воздействие на тонус гладких мышц артерии, приводя к ее дилатации. При дилатации плечевой артерии амплитуда пульсовых волн возрастает.
Таким образом, AngioCode-322 регистрирует увеличение амплитуды пульсовых волн, связанную с индуцируемой потоком дилатацией плечевой артерии.
Более подробно об окклюзионной пробе Вы можете ознакомиться по ссылке, либо в руководстве по эксплуатации приложения AngioCode Professional.
Общие теоретические основы применяемого метода Вы найдете здесь.
Фармакологическая проба
Фармакологическая проба – это тест, предназначенный для регистрации и анализа воздействия препаратов, БАД, продуктов питания и иного рода стимулов (физического и/или психоэмоционального воздействия) на состояние сердечно сосудистой системы (ССС) пациента.
Во время теста производится непрерывная запись показателей пульса. Исследователь получает возможность оценить и сравнить состояние ССС испытуемого до, во время и после применения препарата, или иного воздействия.
Испытуемому дают успокоиться, привыкнуть к обстановке и начинают запись. Через некоторое время будет собрано достаточное количество данных для оценки состояния перед воздействием препарата. Вы будете предупреждены о возможности начала применения препарата. После приема испытуемым препарата следует продолжать запись до возможного достижения выраженного результата. Это время зависит от свойств препарата и способов его применения. Например, нитроглицериновая проба потребует до 10 минут. По полученной записи можно будет объективно сравнить состояние ССС до и после воздействия препарата. По изменению состояния можно судить о пользе и эффективности примененного воздействия.
Отрезки времени оценки параметров “до” и “после” можно настроить – расширить или переместить для оценки воздействия в разные периоды теста.
Длительность теста, характер и форма его проведения определяется специалистом, проводящим испытание. Все существенные особенности исследования следует ввести в качестве описания при сохранении результатов теста в базе данных.
Полученные данные отображаются в итоговом отчете по результатам пробы вместе с ранее введенным текстовым описанием.
После окончания теста можно произвести подробный контурный анализ любых фрагментов записи.
Продолжительность пробы определяется фармакодинамическими свойствами используемого препарата. Так, при проведении пробы с нитроглицерином достаточно регистрации в течении 8-10 минут. Причем в течении одной минуты регистрируется сигнал до распыления спрея, затем мониторируется сигнал в зависимости от задачи. Начало действия можно наблюдать через 1,5 - 2 минуты, максимум эффекта наблюдается к 5 минуте и затем постепенно влияние препарата снижается.
Для детализации воздействия используемого препарата можно с любой точки записи фармакологической пробы провести контурный анализ с соответствующими временными и амплитудными характеристиками.
Более подробно об окклюзионной пробе Вы можете ознакомиться по ссылке, либо в руководстве по эксплуатации приложения AngioCode Professional.
Общие теоретические основы применяемого метода Вы найдете здесь.
Полное наименование товарной позиции "Прибор AngioCode-322 Screen". Это наименование Вы увидите и в руководстве по эксплуатации, и в декларации о соответствии.
Прибор не является медицинским изделием, не сопровождается регистрационным удостоверением.
Помощь в работе с AngioCode-322
На самом деле ничего сложного в работе с прибором AngioCode-322 (как это может показаться на первый взгляд) - вовсе нет.
Чтобы успешно приступить к использованию AngioCode-322, необходимо предпринять следующие шаги:
- скачать приложение AngioCode Professional и самостоятельно установить его на Ваш компьютер (ноутбук). Процесс установки приложения AngioCode на компьютер подробно описан в руководстве по эксплуатации этого приложения;
- запустить приложение AngioCode на компьютере;
- соединить друг с другом все элементы (комплектующие) аппаратной части комплекса AngioCode-322 и подключить его к сети 220В. В частности, подключить к основному блоку два ФПГ-датчика, плечевую манжету, блок питания, USB-кабель. Этот процесс подробно описан в руководстве по эксплуатации прибора;
- подключить основной блок AngioCode-322 соединительным USB-кабелем к компьютеру и дождаться когда приложение AngioCode на компьютере свяжется (установит соединение) с основным блоком AngioCode-322.
Комплекс AngioCode-322 к работе готов.
Теперь можно проводить нужное Вам тестирование. Для этого:
- в приложении AngioCode на компьютере следует создать карточку нового пациента (т.е. создать новую запись в базе данных пациентов). Алгоритм создания новой записи в БД пациентов в приложении AngioCode подробно описан в руководстве по эксплуатации этого приложения;
- расположить на пациенте нужные комплектующие (ФПГ-датчики и/или плечевую манжету) и запустить соответствующий тест.
Правила поведения пациента до запуска тестирования и в ходе проведения исследования подробно описаны в руководстве по эксплуатации приложения AngioCode в каждом из видов тестирования.
Алгоритмы действий специалиста, а также особенности подготовки пациента к тестированию и правила его поведения во время исследований для каждого вида тестирования подробно расписаны в руководстве по эксплуатации приложения AngioCode Professional.
Настоятельно рекомендуем до начала тестирования пояснять пациенту суть проводимой процедуры: последовательность процессов алгоритма измерения, правила поведения пациента до и во время тестирования, а также ощущения, которые он будет испытывать во время процедуры.
При возникновении любых вопросов, связанных с эксплуатацией комплекса AngioCode-322 и/или с интерпретацией результатов измерений и т.д., Вы можете обращаться к сотрудникам нашего магазина как по телефону 8(800) 333-09-18, так и по электронной почте info@mydozimetr.ru. Если вопрос потребует более детального решения или поиска дополнительной информации - мы либо возьмем тайм-аут, либо свяжем Вас с конкретным узким специалистом.
Различия между приборами серии AngioCode.
